01

原材料介紹

      PZT瓷粉是PbZrO3和PbTiO3的固溶體，兩者具有相似的空間點陣形式，但宏觀特性卻有很大的差異，研究后發現PZT具有比其它鐵電體更優良的壓電和介電性能，PZT以及摻雜的PZT系列鐵電陶瓷成為近些年研究的焦點，廣泛應用于多層陶瓷電容器（MLCC）中。

 02

項目背景研究

   近日，我司收到客戶提供的原料（PZT瓷粉：D50=3~4μm、D90=10μm左右）。

實驗目的：

1.前后道工段描述：合成后的PZT經顎式粉碎機粉碎后進入細磨，細磨后噴霧干燥；

2.測試后粒度要求：D50=（0.8±0.2）μm，D90＜2μm；

3.形貌要求：球形；

4.水份要求：＜0.5%。

03

客戶自有設備實驗記錄

實驗設備：棒銷式砂磨機

粗磨2小時，D90高于3um；

細磨2小時，D50低于客戶要求。

04

泰賢實驗記錄

實驗設備：研磨機+分散機

粗磨1小時，D50=1.56μm，D90=5.67μm；

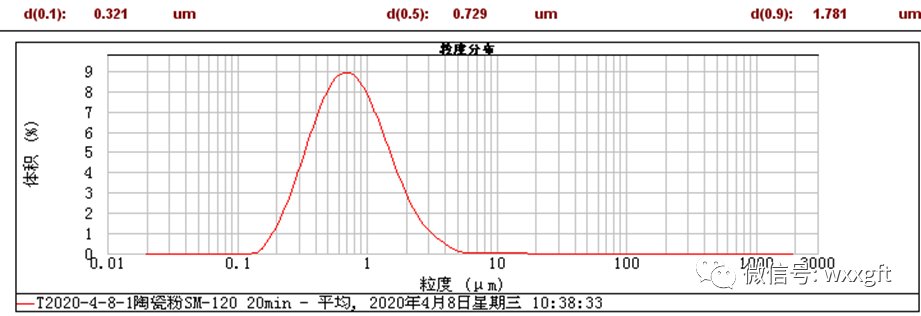

分散20分鐘，D50=0.729μm，D90=1.78μm；

達到客戶要求的最佳狀態。

如需了解更多詳情請致電?：400-6251-800
