本技術說明旨在幫助客戶為安裝新的 AccuSizer? SPOS 或 Nicomp? DLS 實驗室儀器提前做好準備。本文檔中介紹的型號包括 AccuSizer SIS、AccuSizer AD、AccuSizer APS 和 Nicomp 系統。客戶通常需提供計算機來運行這些儀器，連接打印機用于打印報告。正確安裝軟件需要完整的管理權限。所有儀器的安裝和操作都需要經過過濾的去離子水。水的清潔度至關重要，如果背景顆粒計數過高，可能會使得安裝不成功或延緩安裝進度。

關鍵詞:Nicomp系統;AccuSizer?系統;粒度分布

1 介紹

本技術說明旨在幫助客戶為安裝新的 AccuSizer? SPOS 或 Nicomp? DLS 實驗室儀器提前做好準備。本文檔中介紹的型號包括 AccuSizer SIS、AccuSizer AD、AccuSizer APS 和 Nicomp 系統。客戶通常需提供計算機來運行這些儀器，連接打印機用于打印報告。正確安裝軟件需要完整的管理權限。所有儀器的安裝和操作都需要經過過濾的去離子水。水的清潔度至關重要，如果背景顆粒計數過高，可能會使得安裝不成功或延緩安裝進度。

2 計算機要求

客戶通常會提供計算機運行這些儀器，打印機來打印紙質報告，因此請準備好這些進行安裝。

請提供具有 Windows 7 或更高版本操作系統、80 GB 或更高的硬盤驅動器、2 GB RAM 以及兩個或更多的 USB 端口計算機。

需要完整管理員權限才能正確安裝軟件。建議在安裝過程中有 IT 代表，以幫助在公司內部網絡內進行故障排除。

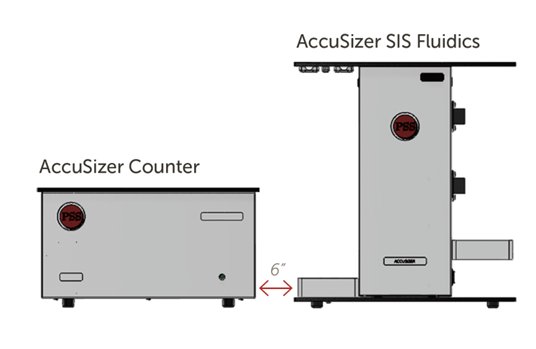

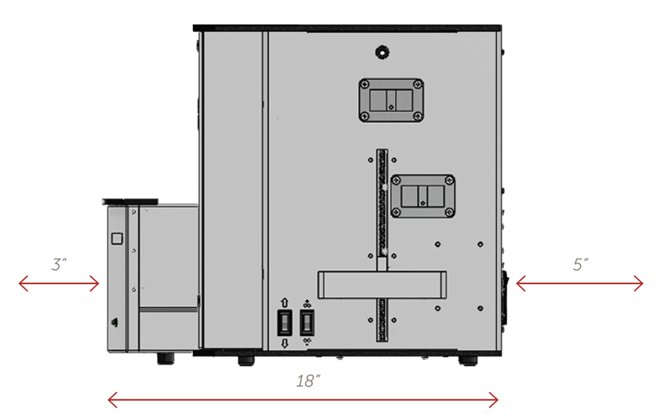

圖1. AccuSizer SIS系統

3 ACCUSIZER SPOS系統安裝

安裝要求

所有AccuSizer系統都由傳感器、計數器和進樣器組成。傳感器安裝在進樣器內部。計數器和進樣器需要的工作臺空間，通常約90厘米（3英尺）。這不包括計算機、顯示器和鍵盤所需的空間。

分析品紅色和青色兩種顏料分散體，以監測攪拌時間對超大顆粒的影響。圖 2 和圖 3 顯示了攪拌 50、70 和 90 分鐘的洋紅色樣品的結果。尾部顆粒從4×106個/mL減少到2×105顆/mL。

計數器尺寸為30 cm 寬×46 cm 長×18 cm 高（12"寬×18"長×7"高）。

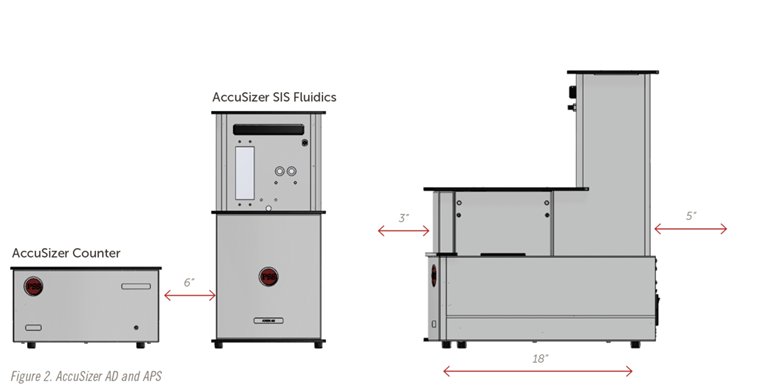

圖2.AccuSizer AD 和 APS系統

將 AccuSizer 計數器放置在采樣器的右側或左側。AccuSizer 計數器和采樣器流體之間的空間應不小于 15 厘米（6 英寸）。

重量約為 10 千克（20 磅）。

電氣要求和標準

所有 AccuSizer 系統都可以從 120V 60 Hz 切換到 220V 50 Hz。儀器的金屬部件通過接地保護連接接地。切勿在沒有接地保護連接的情況下運行設備。

EMC性能

對由 AccuSizer SIS、AD 和 APS進樣 系統以及 AccuSizer LE 傳感器、AccuSizer 計數器和計算機組成的系統進行了測試，發現符合 EMC 標準：

BS EN 61326：1998、IEC 61326：1997 – “測量、控制和實驗室用電氣設備 – EMC 要求”。

LVD 合規性聲明

這些產品上的 CE 徽章表示符合歐盟委員會指令 73/23/EEC、低電壓指令（經指令 93/68/EEC、CE 標志指令）修訂。

BS EN 61010-1 ：1993。– “測量、控制和實驗室用電氣設備的安全要求第 1 部分 – 一般要求”，并納入修正案 A2：1995。

請注意： 強烈建議使用電涌保護器和 UPS 備用電池，尤其是當設施位于可能遇到電涌或停電的區域時。

需水量

所有 AccuSizer 系統都需要用過濾后的去離子水才能運行。強烈建議使用通過 0.2 μm 過濾器過濾后的水。如實驗室去離子水不符合 AccuSizer 系統的要求，并且由于背景計數過高，水質差，可能會導致安裝不成功。

AccuSizer SIS 儀器是一種注射器進樣器，將樣品從燒杯中向上抽取，經過傳感器，然后將樣品推到廢燒杯中。典型樣品的進樣體積范圍為 1 – 10 mL，因應用不同而有所差異。安裝時，請至少準備 1 升 0.2 μm 過濾的去離子水。干凈的 250 mL 燒杯，有助于在安裝過程中用去離子水沖洗系統。

AccuSizer AD 和 APS 系統比 SIS 系統使用更多的去離子水，因為它們對高濃度樣品進行自動稀釋。APS 和 AD 系統自帶稀釋系統，稀釋系統用水可直接連接加壓過濾的去離子水管線或從靜態儲水容器中抽取去離子水（更常見）。請準備兩個容器（約 10 升 [3 加侖]）用于安裝;一個用于存放稀釋用去離子水，一個用于接收廢液。儲水容器應非常干凈，并裝滿 0.2 μm 過濾的去離子水。

這些容器通常位于儀器下方的地板上。排水管的末端必須放置在稀釋容器下方至少 2 英尺處，以提供足夠的重力勢能來排空系統。此外，重要的是要確保排水管不會淹沒在排水箱中的水位以下。這可能會導致明顯的背壓，并且影響系統排空。

自動進樣器要求

AccuSizer 自動進樣器是自動滿足高通量測量要求的可選附件。SIS 自動進樣器的空間要求僅略高于標準系統;寬 36 厘米（14 英寸）。當自動進樣器與 AD 或 APS 系統適配時，需要額外 36 cm （14“） 寬的工作臺空間來容納單獨的裝置。

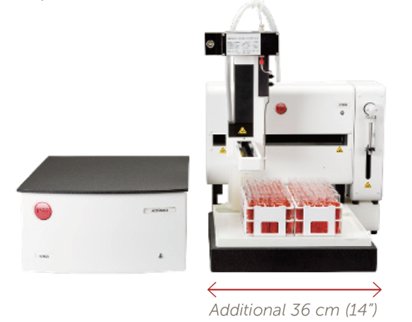

圖3.AccuSizer 自動進樣器物理空間要求

4 ACCUSIZER SPOS系統安裝

安裝要求

所有 Nicomp 系統都封裝在一個金屬箱子里。 一根 USB 電纜將儀器連接到計算機。Nicomp 系統所需的典型工作臺空間寬度約為 50 厘米（20 英寸）。這不包括計算機、顯示器和鍵盤所需的空間。強烈建議在儀器附近增加樣品制備空間。

Nicomp 系統的尺寸為 43 厘米寬× 60 厘米長× 25 厘米高（17 英寸寬× 24 英寸長× 10 英寸高）。重量約為 25 公斤（55 磅）。

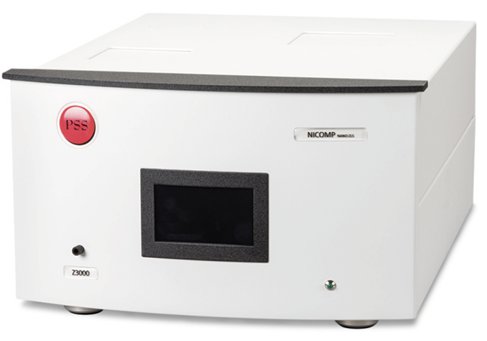

圖4.Nicomp 系統

如果購買了自動稀釋選項，請使用 0.2 μm 過濾后去離子水進行稀釋。

5 結論

如果您在安裝前需要其他信息，請您聯系上海奧法美嘉科技有限公司，Entegris (PSS)產品中國區售后服務團隊。希望本文內容對您的安裝規劃有所幫助，加快您的安裝過程。
