動態(tài)光散射（DLS）因其易于使用，分析時間短等特點，是亞微米樣品最常見的粒度分析技術。但用戶在測量未知或復雜樣品時，應注意不要默認為短的分析時間（約兩到三分鐘）。本篇技術文獻為使用Nicomp?DLS系統(tǒng)時如何確定正確的分析時間提供了指導。

1引言

DLS測量持續(xù)時間取決于樣本，對于粒徑分布窄、單峰樣品，DLS 測量速度相當快（幾分鐘）。窄分布的分析速度比寬分布的分析速度更快。單峰分布的分析速度比多峰分布樣本的分析速度更快。DLS 的一個良好標準是“不要著急”。在營銷中宣傳快速測量時間的儀器制造商正在傷害他們的客戶。產(chǎn)生良好的、可重復的結果比縮短一兩分鐘的分析時間更重要。每次進行測量時都會得到答案，但這并不意味著每個答案都足以作為重要決策的基礎。

2Nicomp 軟件

打開“Auto Print/Save Menu”菜單選擇分析時間，然后在“Auto Operations”對話框中輸入所需的測量序列，請參見圖 1。

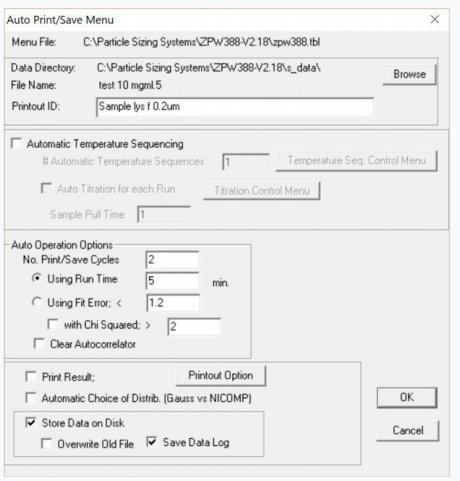

圖1 Auto Print/Save Menu

在此示例中，總分析時間將為 10 分鐘。測量過程中將保存兩個結果，一個在 5 分鐘時保存，一個在 10 分鐘時保存。這通常比選擇“ No. Print/Save Cycles 1”和“ Using Run Time 10 minutes”更好，后者的總分析時間也為 10 分鐘，但僅保存10分鐘時的結果。

當不單擊“ Clear Autocorrelator”時，系統(tǒng)會在整個時間內不斷累積數(shù)據(jù)，可能會改進最終結果。建議對特殊樣品調整運行時間和選擇“No. Print/Save Cycles”選項。還可以對分析進行編程，使其運行直至達到指定的擬合誤差或卡方，但這不是常見的操作模式。

3結果示例 1：窄分布

92 nm聚苯乙烯乳膠(PSL)樣品是DLS分析最簡單的樣品類型，并且可以相當快地測量。圖2顯示的結果是準確的、窄的和可重復的。

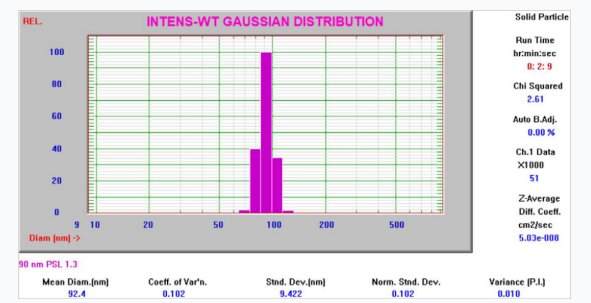

圖2 92 nm聚苯乙烯乳膠(PSL)結果

對于任何樣本，檢查分析時間是否足夠長的最佳方法是打開Time History圖。要查看此結果，請單擊Display，然后單擊Time History。結果如圖2所示，Time History圖如圖3所示。最重要的結果是強度加權(Wt)平均值(紅色)。體積加權平均值顯示(深藍色)，數(shù)量加權平均值顯示(淺綠色)。體積和數(shù)量的平均值通常旨在將DLS與其他技術，如激光衍射(體積)或顯微鏡(數(shù)量)進行比較時使用。對于這個樣本，結果在大約2分鐘后達到一個穩(wěn)定的值。這是建議的最短測量時間，只適用于窄的單峰，如PSL標準粒子。

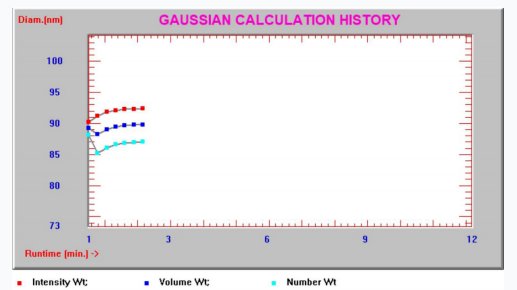

圖3 92 nm PSL的Time History

4結果示例2:寬分布

寬的分布需要較長的分析時間。結果如圖4所示為分散性差的礦物油乳液。這個樣品分析了3分鐘。如圖5所示，這顯然不是一個足夠長的分析時間，因為光強徑、體積徑、數(shù)量徑三個值仍然隨著時間而變化。

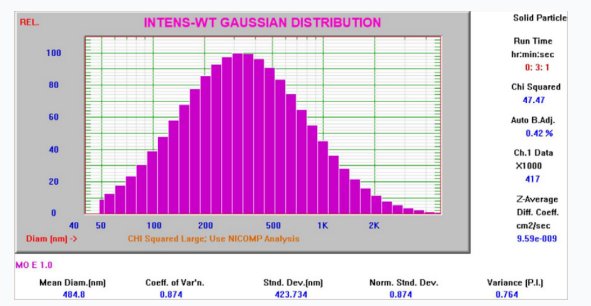

圖4 礦物油乳液分布廣泛

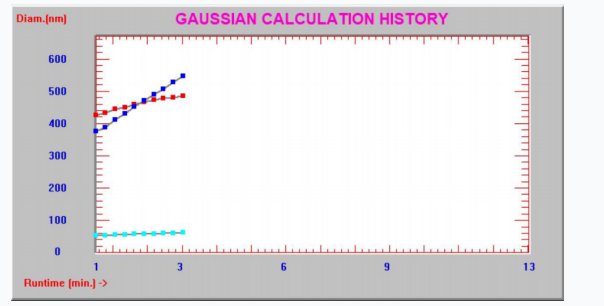

圖5 礦物油乳化液Time History

注意:雖然卡方值很高，軟件提示考慮Nicomp多峰結果，但沒有理由相信這種乳液有多個峰值，因此高斯結果比Nicomp結果更好。

5多峰分布#1

多峰結果通常還需要更長的分析時間。使用檢測時間Run Time= 9分鐘，檢測次數(shù)Save Cycles= 8對二氧化硅磨料樣品進行分析。最終結果和Time History結果如圖6和7所示。Nicomp算法直到7分鐘的分析時間后才將結果分解為三個峰，此時溶液中的第三個峰出現(xiàn)在Time History結果中。對于困難的、多峰的樣品，8到10分鐘是一個很好的分析時間。

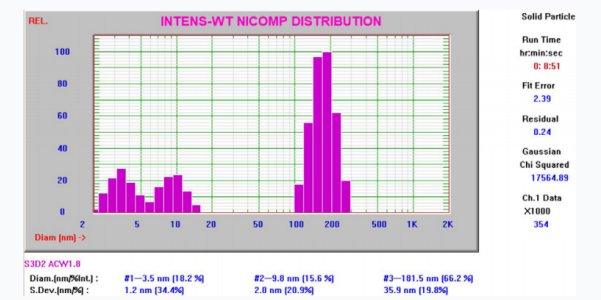

圖6 多峰粒徑結果#1

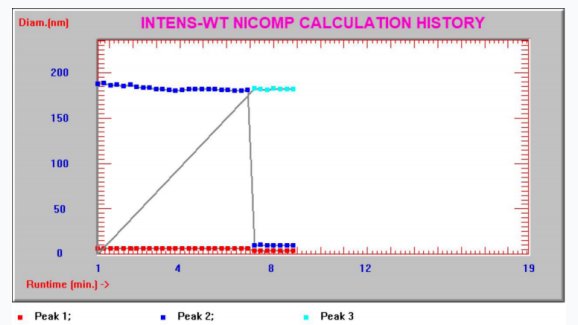

圖7 多峰樣本#1的Time History圖

6多峰分布#2

有時可以使用更短的分析時間正確地分析多峰結果。使用檢測時間Run Time= 5.5分鐘和檢測次數(shù)= 5來分析二氧化硅磨料樣品。Nicomp大小結果和時間歷史結果如圖8和圖9所示。這顯示了當較短的分析時間可以用于多峰樣本的罕見示例。但最后兩次計算最有可能得到更好的結果，顯示出略小的第一個峰值。

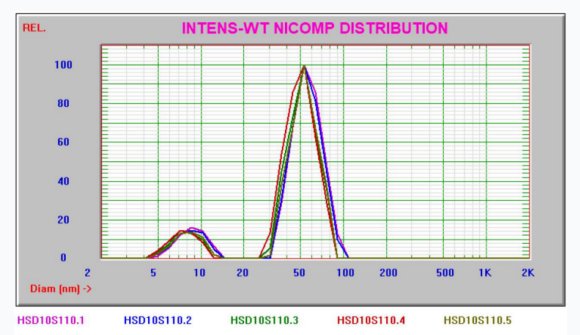

圖8 多峰樣本#2的粒徑結果

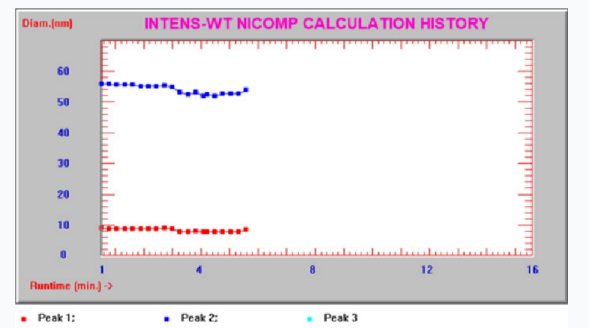

圖9 多峰樣本#2的Time History圖

7總結

并不推薦使用DLS進行短時間測試且僅保留第一次檢測結果的檢測方法，在分析分布寬或多峰樣本時，請保證始終進行更長的檢測時間，2分鐘分析時間是建議的最短時間。對于廣泛的 (PI >0.2) 分布來說，五分鐘是合理的快速測量時間。多峰樣品通常應測量七到十分鐘。每當分析未知樣品時，請檢查Time History圖以確保平均結果已穩(wěn)定。
