納米技術是研究結構尺寸在1納米至100納米范圍內材料的性質和應用的一種技術。納米技術研究的內容涉及現代科技的廣闊領域，如材料科學、制藥學、食品、顏料或半導體技術。納米效應還廣泛用于商業應用，如著名的納米材料蓮花效應（自潔效應），這樣的納米顆粒放到纖維中就能做成防塵防水的布料。

納米顆粒體積小，比表面積大，物質的性能會有特殊突變；相比大顆粒樣品，納米顆粒樣品更難粉碎。所以納米顆粒樣品的粉碎及制備需要輸入能量極其高的粉碎儀器。

德國Retsch（萊馳）的高能球磨儀E_max 是一臺高能量的新型球磨儀。轉速高達2000min^-1，結合特殊設計的研磨罐使用，產生巨大的研磨能量，撞擊力、摩擦力和循環的研磨罐運動為短時間的高效研磨提供條件。

高能球磨儀E_max 適合于持續研磨，有別于其他球磨儀，無需停止運轉冷卻。因為它具有獨特冷卻系統，避免長時間高速運行產生的熱量影響樣品，大大提高了機械合金制備和膠體的納米研磨的效率。

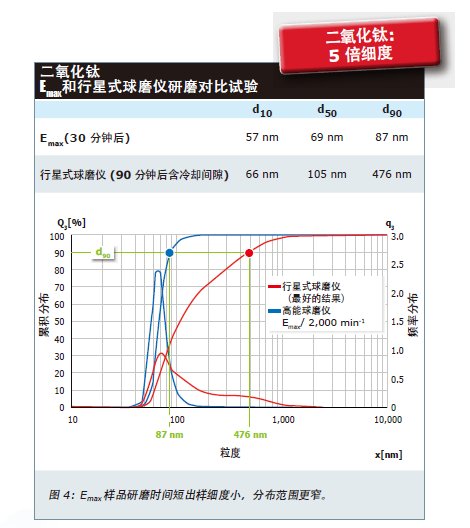

以顏料為例，在顏料的使用過程中,要求其具有微細的粒度和均勻的粒度分布,這就必須對顏料進行研磨分散。使用德國Retsch（萊馳）行星式球磨儀和E_max兩種研磨儀器，對二氧化鈦顏料粉末進行研磨比對（50 ml氧化鋯研磨罐，110g 0.1 mm 直徑研磨球，10g 樣品，15 ml 1%六偏磷酸鈉）。E_max 僅僅用了30 分鐘樣品D90 就達到了87 nm，而行星式球磨儀一共用了90 分鐘( 其中凈研磨時間是30 分鐘) 包括冷卻時間，并且最終出樣細度D90也只有 235 nm. 對比結果E_max 只用了行星式球磨儀三分之一的時間卻完成了其2.7 倍細度。

從以上結果很明顯看出，使用高能球磨儀E_max可以極大的提高研磨效率，不僅所需時間短，并且粉碎結果分布集中。

另外需要注意的是，納米研磨只有在濕磨條件下才能實現。推薦使用0.1 到3 mm 直徑研磨球，這樣可以盡可能制造出納米研磨所需要的摩擦力。根據樣品性質和研磨模式的不同，傳統球磨儀需要大約總體研磨時間60%來間歇冷卻。E_max 的高效冷卻系統幾乎完全忽略了這一步驟，從而實現了真正的連續不間斷研磨。
