中國(guó)粉體網(wǎng)訊 混合設(shè)備是粉體材料廠商主要設(shè)備之一，以三元材料的加工生產(chǎn)為例，混合設(shè)備通常設(shè)置在配料設(shè)備與煅燒設(shè)備之間，為煅燒提供均勻的混合料。三元材料的混合是將計(jì)量比的鋰鹽和三元前驅(qū)體同時(shí)加入混合設(shè)備進(jìn)行混合，一般分為干法混合和濕法混合，大部分三元材料廠采用干法混合，相較于濕法混合來(lái)說(shuō)具有簡(jiǎn)單易行、能耗低等特點(diǎn)。

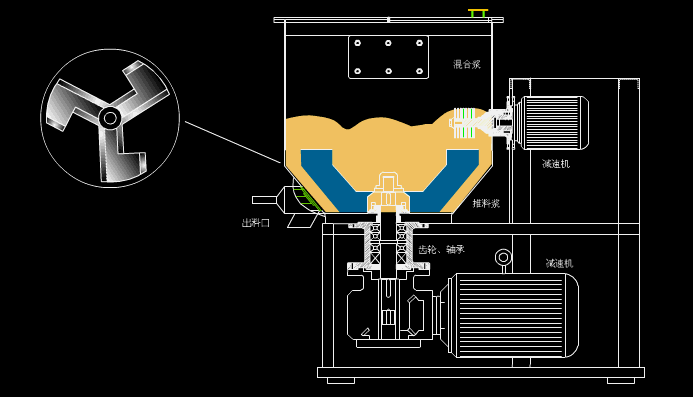

高速混合機(jī)
三元材料常用的混合設(shè)備有高速混合機(jī)、球磨混合機(jī)等多種，而就這兩種混合設(shè)備而言，高速混合機(jī)在很多方面優(yōu)于球磨混合機(jī)，以體積為500L的高速混合機(jī)和體積為1500L的球磨機(jī)相比，具體實(shí)際生產(chǎn)參數(shù)對(duì)比如下文所示：

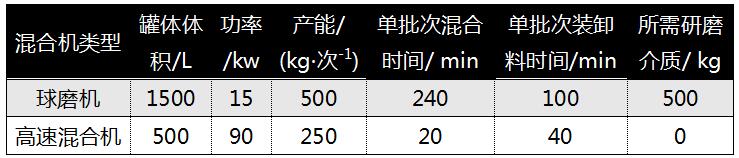

表1 混合機(jī)參數(shù)
1、混合時(shí)間和能耗
500L的高速混合機(jī)每次可混合250kg物料，混合一次時(shí)間約為20min，耗電30kW，若將每次裝卸料時(shí)間40min計(jì)算在內(nèi)，則混合1000kg物料共需240min，耗電為120kW。
1500L的球磨機(jī)每次可混合500kg物料，混合一次的時(shí)間約為240min，耗電為60kW，若將每次裝卸料的時(shí)間100min計(jì)算在內(nèi)，則混合1000kg物料一共需要680min，耗電為120kW。
可見混合量相同時(shí)，高速混合機(jī)所需時(shí)間較短，能耗相同。若按照表1中的參數(shù)，500L的高速混合機(jī)日產(chǎn)能為6t左右，而1500L的球磨機(jī)日產(chǎn)能為2t左右。所以一臺(tái)500L的高速混合機(jī)的產(chǎn)能為一臺(tái)1500L球磨機(jī)的三倍。
2、混合殘留
高速混合機(jī)的物料殘留在1%左右，即混合250kg有2.5kg殘留，但殘留物料只在第一次混合留于底部，后期不參與混合。球磨的物料殘留則為2%以上，即混合500kg物料有10kg殘留，且這些殘留料還會(huì)和新一批次的混合物料混合在一起，破壞混合比例。
3、生產(chǎn)成本
高速混合機(jī)使用過(guò)程中沒有易耗件，而球磨機(jī)需要定期更換研磨介質(zhì)球，一般情況下，每混合50t物料的研磨介質(zhì)更換費(fèi)用約4000元人民幣。若一個(gè)月產(chǎn)量為600t,球磨設(shè)備需要球珠更換費(fèi)用約人民幣48000元/月。
4、設(shè)備占地空間
高速混合機(jī)體積較小，占地空間小于球磨設(shè)備的1/3，可以解決設(shè)備在廠房設(shè)計(jì)上的問(wèn)題，若給高速混合機(jī)配置自動(dòng)上料計(jì)量設(shè)備，將更節(jié)約空間。
5、混合效果
考察不同混合設(shè)備的混合效果，將混合后物料各取三個(gè)樣品測(cè)試鋰化比例，查看各個(gè)取樣點(diǎn)的偏差程度。表2為球磨機(jī)混合和高速混合機(jī)混合后材料的不同取樣點(diǎn)鋰化值。從表中可以看出，高速混合機(jī)的混合均勻度明顯好于球磨機(jī)。

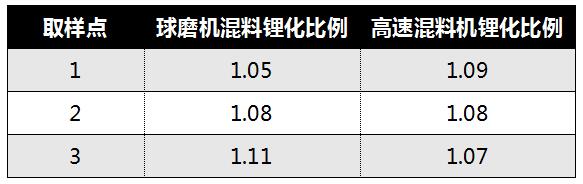

表2 球磨機(jī)和高速混合機(jī)混合后材料不同取樣點(diǎn)鋰化值對(duì)比
