7月31日，《Angew.Chem.Int.Ed.》期刊以“Air stable lithium spheres produced by electrochemical plating”(10.1002/anie.201807355)為題再次報道了澤攸科技的PicoFemto系列原位樣品桿在TEM中原位制備和測量鋰電池電極的相關應用。文中通過電鍍法在球差校正環境透射電鏡中制備出可在空氣中穩定的金屬鋰球。這一研究成果由燕山大學黃建宇教授課題組與中國石油大學（北京）張利強教授課題組共同完成。

澤攸科技的PicoFemto系列原位樣品桿在該研究中作為電池模型的載體，利用W針搭載著CNT與對面金屬鋰/氧化鋰包裹的金電極精準連接并在CO2環境下精確施加電場，從而在ETEM中形成Li2CO3層包覆的空氣惰性鋰球（ASLSs）。ASLSs幾乎不溶于水，在室溫下與空氣中的氧氣和氮氣均不反應，從而鈍化鋰核。這一方案對于解決金屬鋰非常活潑，暴露于空氣中易燃燒和爆炸，難以管理和運輸等問題有著重要意義。同時，文章也探索了ASLSs做為電池負極的可能性。文中使用PicoFemto原位電學樣品桿搭建了以ASLSs為電池負極，Li2CO3和Li2O作為電解質，Au包覆的CuO納米線作為電池正極的新型鋰電池，并取得了良好效果。

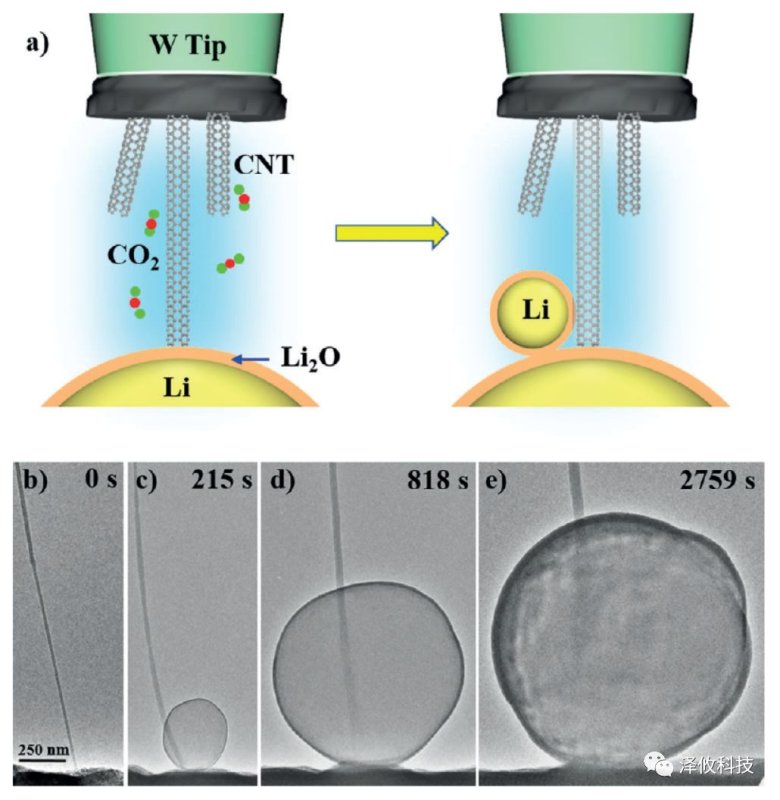

圖：制備環境搭建以及ASLSs原位形成過程。

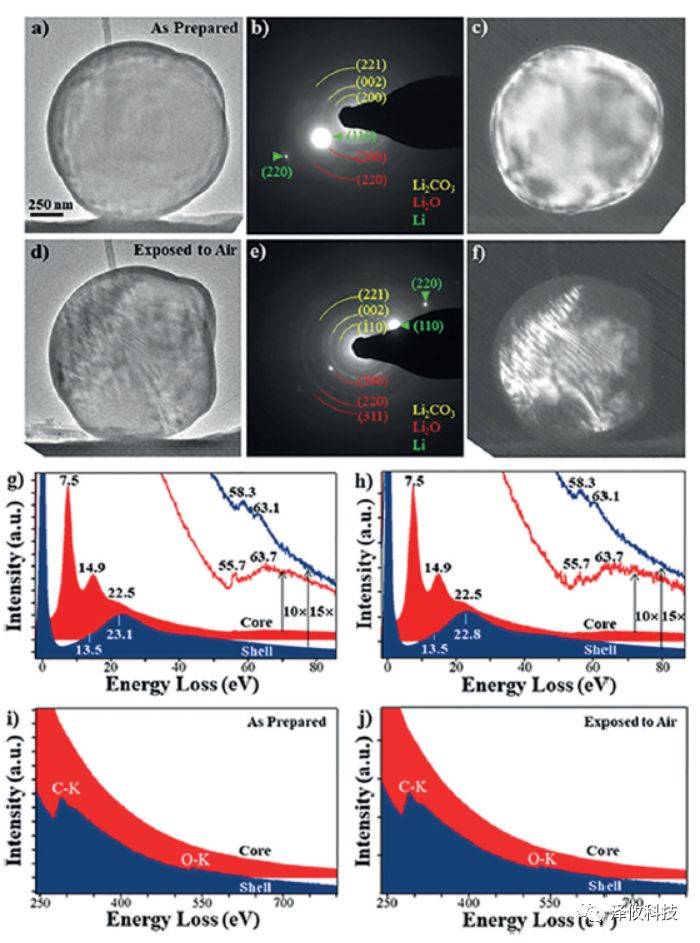

圖：原始ASLSs和暴露在空氣后的ASLSs形貌及結構解析

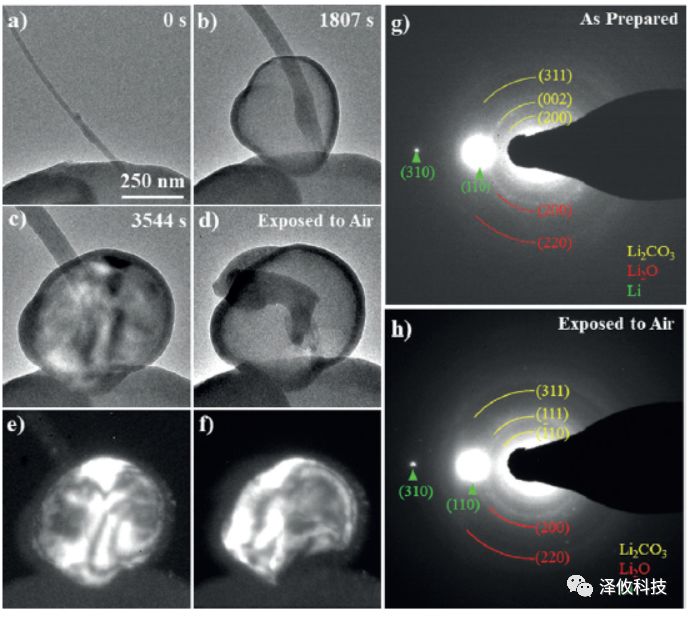

圖：ASLSs穩定性測試。

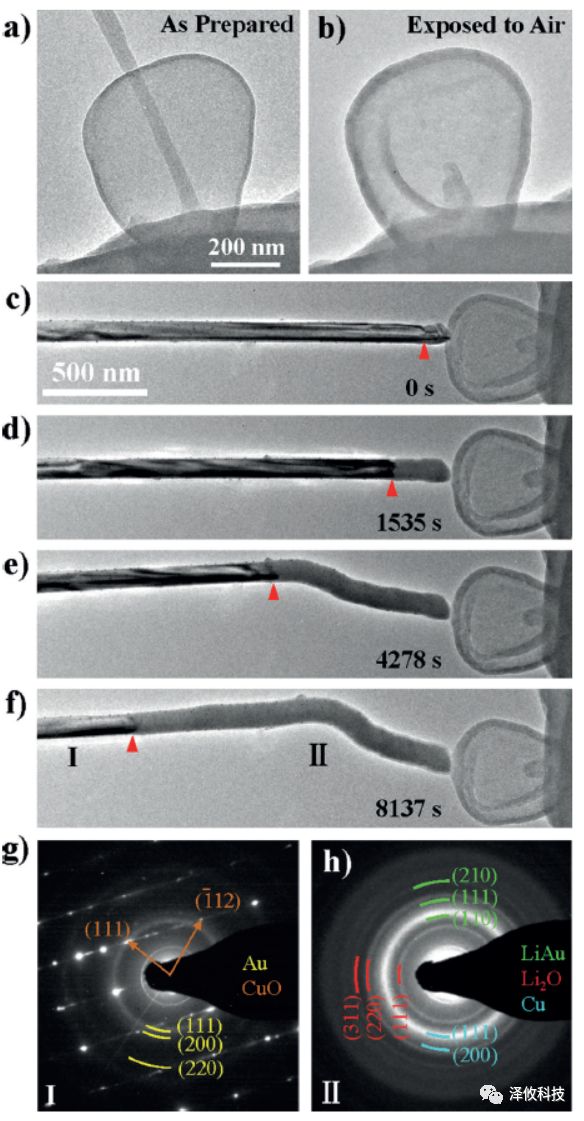

圖：以ASLSs為電池負極，Li2CO3和Li2O作為電解質，Au包覆的CuO納米線作為電池正極的新型鋰電池。
