中國科學院金屬研究所許道奎老師團隊王碩博士等科研工作者在金屬科學領域Top期刊《Journal of Magenesium and Alloys》上發表了題為 “Effect of icosahedral phase formation on the stress corrosion cracking(SCC) behaviors of the as-cast Mg-8%Li (in wt.%) based alloys”的研究論文。

作為最有前途的超輕金屬材料之一，鎂鋰 (Mg-Li) 合金具有比強度高、力學各向異性較弱、塑性加工性能好和抗震性能好的優點，在航空航天、汽車、軍事應用和電子設備領域具有良好的應用前景。然而，當鎂鋰合金所處的服役環境中同時包含腐蝕介質和外加應力時，其通常會有發生應力腐蝕開裂 (SCC) 的風險。SCC是一種極其危險的失效形式，它可能造成材料在較低應力下突然斷裂，導致難以預測的災難性事故發生。因此，對鎂鋰合金SCC行為的研究是一項重要的課題。

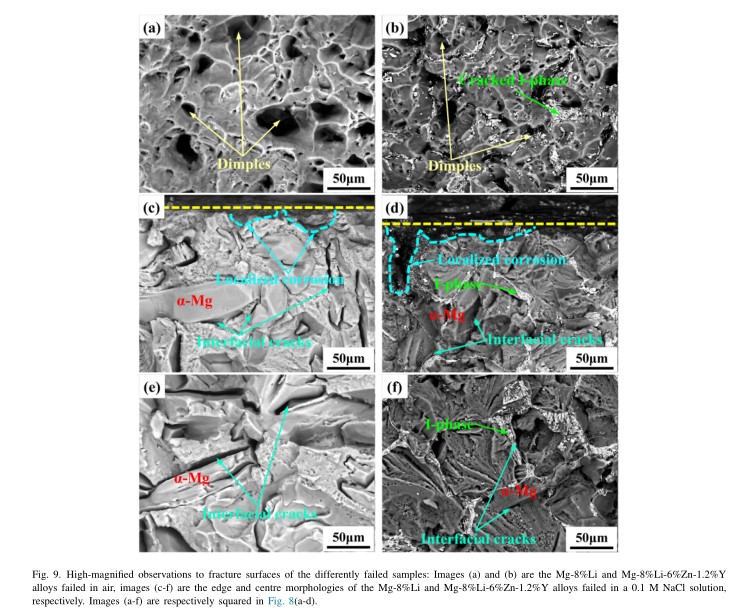

本文主要對0.1 mol/L NaCl溶液中鑄態Mg-8%Li和準晶強化Mg-8%Li-6%Zn-1.2Y兩種鎂鋰基合金的SCC行為進行了研究。利用EM科特掃描電鏡對SCC樣品斷口側面、標距段橫截面及斷口進行了觀察，分析樣品的失效機制。

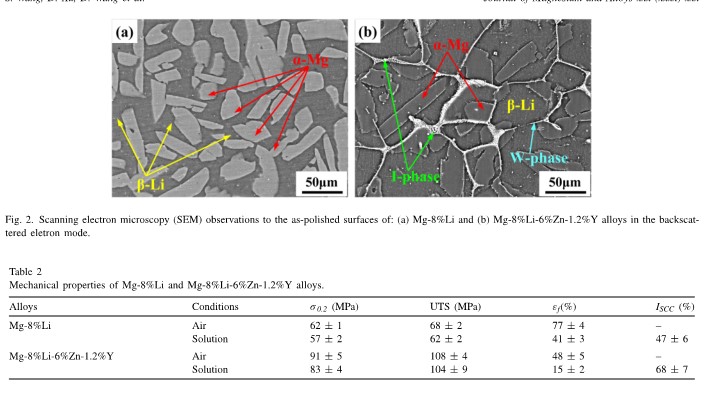

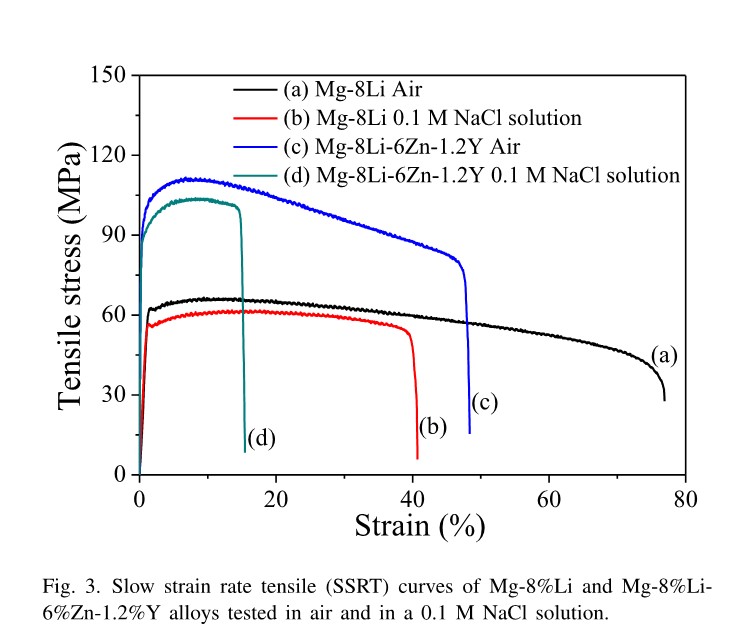

結果表明，Mg-8%Li合金的SCC主要萌生于α-Mg/β-Li相界面處，并在外力的作用下沿該界面擴展。對于Mg-8%Li-6%Zn-1.2Y合金而言，裂紋萌生于準晶I相內部、α-Mg/β-Li相界面及I相/β-Li相界面處，并沿α-Mg/β-Li相界面及I相/β-Li相界面擴展。由于I相的形成導致裂紋萌生和擴展的路徑增加，故Mg-8%Li-6%Zn-1.2Y合金的應力腐蝕開裂指數 (68 %) 高于Mg-8%Li合金 (47 %)。
