一、鋼鐵含量

在鋼鐵行業中，鋼的主要元素除鐵、碳外，還有硅、錳、硫、磷等。其它成分是為了使鋼材性能 有所區別。以下以字母順序列出重要的鋼材元素，他們包含以下成分：

碳（Carbon)-存在于所有的鋼材，是最重要的硬化元素。有助于增加鋼材的強度，我們通常希望刀具級別的鋼材擁有0.5%以上的碳，也成為高碳鋼。
鉻（Chromium)-增加耐磨損性，硬度，最重要的是耐腐蝕性，擁有13%以上的認為是不銹鋼。盡管這么叫，如果保養不當，所有鋼材都會生銹的。
錳（Manganese）-重要的元素，有助于生成紋理結構，增加堅固性，和強度、及耐磨損性 。在熱處理和卷壓過程中使鋼材內部脫氧，出現在大多數的刀剪用鋼材中，除了A-2,L-6和CPM 420V。
鉬（Molybdenum）-碳化作用劑，防止鋼材變脆，在高溫時保持鋼材的強度，出現在很多鋼材中，空氣硬化鋼（例如A-2,ATS-34）總是包含1%或者更多的鉬,這樣它們才能在空氣中變硬。
鎳（Nickle）-保持強度、抗腐蝕性、和韌性。出現在L-6AUS-6和AUS-8中。
硅（Silicon）-有助于增強強度。和錳一樣，硅在鋼的生產過程中用于保持鋼材的強度。
釩（Vanadium）-增強抗磨損能力和延展性。一種釩的碳化物用于制造條紋鋼。在許多種鋼材中都含有釩，其中M-2，Vascowear，CPM T440V和420VA含有大量的釩。而BG-42與ATS-34最大的不同就是前者含有釩鈦（Titanium）是一種強脫氧劑。

二、測試方案

對于成品，以不銹鋼為例，用戶一般關注Cr,Mn,Ni,Mo,Ti的含量，產品中這些元素的含量不一樣，
用途也不一樣，而且這些元素都可以在大氣狀態下進行測量，使用EDX1800,EDX2800，EDX POCKET
等都可以進行測量，不需要真空泵等配件。

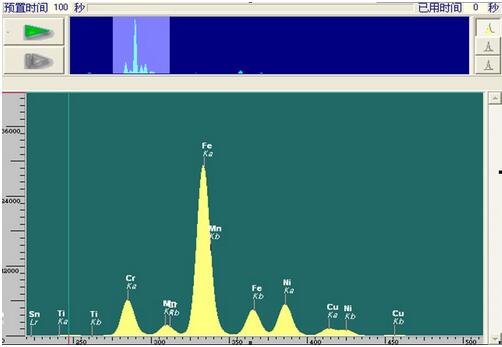

1.  不銹鋼在EDXRF上的譜圖

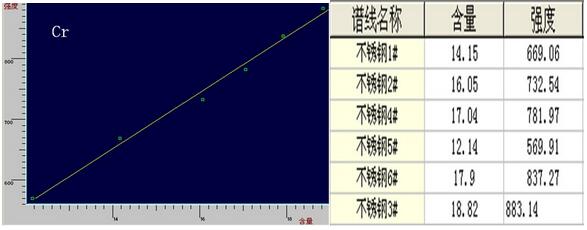

2. 不銹鋼中Cr的工作譜圖與相關數據

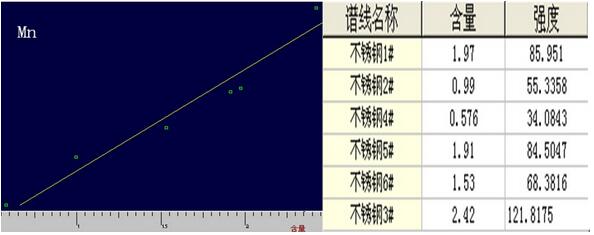

3. 不銹鋼中Mn的工作譜圖與相關數據

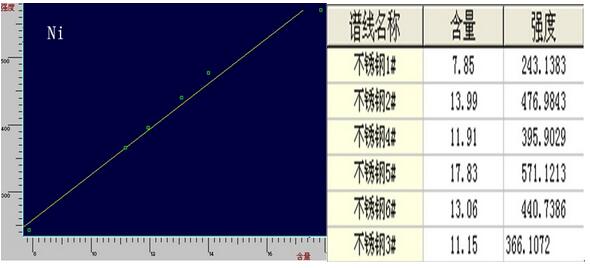

4. 不銹鋼中Ni的工作譜圖與相關數據

4，不銹鋼中Mo的工作譜圖與相關數據

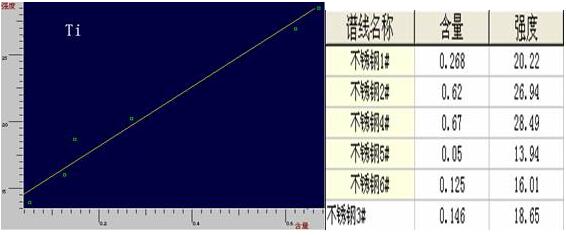

5，不銹鋼中Ti的工作譜圖與相關數據

以上是對在鋼鐵行業中，常規的測試樣品在儀器中實際測試譜圖、曲線、數據的概述
