如何讓您的鋰電池發揮更大效能？試試先進原子層沉積(ALD)技術！

當今世界正處于轉變期，全力邁向電動社會——一個節能減排、實現氣候目標并抵御嚴峻氣候變化的社會。為了實現這一轉變，我們需要新的材料和技術，而鋰已成為這一轉變的標志性元素。

可持續、可預測的鋰供應鏈對于電動汽車（EV）、儲能和電力網絡的重要性日益明顯。據國際能源協會 (IEA) 稱，到 2040 年，鋰將成為需求量zui大的礦物質。并且到 2030 年，對鋰的需求量預計將達到 200 萬噸，才能滿足quan球 2000 GWh 的能源需求。這在十年內增長了 4 倍，而電動汽車的快速普及甚至可能使實際的需求量超過這一預測。

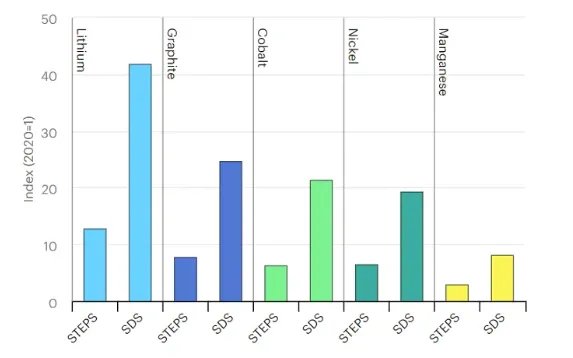

圖 1. 與 2020 年相比，2040 年清潔能源技術對特定電池相關礦物的需求增長。STEPS 和 SDS 代表與氣候政策相關的兩種不同情景，用于估算需求，其中 STEPS 是國際能源機構提出的有可能的情景。指數單位是任意的，以顯示增長。

01/地球上有多少鋰？

據美國地質調查局估計，地殼蘊含約 880 億噸鋰，其中約四分之一（220 億噸）可開采，即儲量。根據每輛電動汽車需要 8 千克鋰的數量估計，我們可以生產近 30 億輛電動汽車，這約為目前道路上汽車數量的兩倍。

這樣的鋰儲量可以支撐到本世紀中葉。值得慶幸的是，隨著我們發明出更好的開采方法，鋰儲量也會隨著時間的推移而增加。

從供應角度來看，這或許是個好消息，但利潤率遠低于應有的水平。盡管目前的鋰儲量可能滿足當前的電動轉型需求，但主要問題之一是鋰的生產能力。

未來十年必須擴大鋰產量，以滿足增長四倍的需求。因此，即使有足夠的鋰，如果生產速度和工廠產量無法滿足需求，人為短缺和供應鏈問題將會一直存在。

02/能否緩解這種關鍵材料短缺的情況？

也許你還記得電影《無限》中，布萊德利·庫珀服用了一顆藥丸，讓他能夠充分發揮大腦的潛力。那么，如果我們能用鋰做同樣的事情呢？

我們可能會錯誤地認為電池在工作時會耗盡其全部電量。然而，由于界面不穩定性以及與電解質的寄生反應，大多數先進的鋰離子電池正極只能在電壓小于等于 4.2V 時工作。因此，為了避免活性材料的大量損失和晶體結構的重新排列，正極只能使用約 50% 的板載鋰含量。

目前研究人員一直在努力制造穩定的高電壓正極、穩定的負極和互補電解質，但已出現的少數材料仍然存在庫侖效率低和結構退化的問題。如果不能保持較高的可逆容量，那么它們在較高電壓下工作也是徒勞的。

值得注意的是，以 Wh 為單位測量的能量容量等于電池的標稱容量（以安培小時 (Ah) 為單位）乘以電壓 (V)。在較小的電壓下運行，我們只能使用電池潛在能量容量的一小部分。

但如果像《無限》中那樣，我們能設計出一種獲得更多電池能量的方案嗎？也許解決方法只是幾納米的材料。

03/ 使用Forge Nano ALD 原子層沉積技術提升電池效能

Forge Nano 推出了一種名為 Atomic Armor? 的解決方案，以解決電極結構不穩定的問題并從電池中釋放更多容量。

該方法采用原子層沉積(ALD) 技術，在電池電極材料表面包覆薄膜，可實現厚度可控、均勻致密的納米涂層。該技術可保護活性材料免受與電解質的寄生反應的影響，當電池在更高的電壓和溫度下工作時，電解質的化學性質會變得不穩定。

但更重要的是，Forge Nano 的 原子層沉積（ALD）工藝還可以防止過度反應。

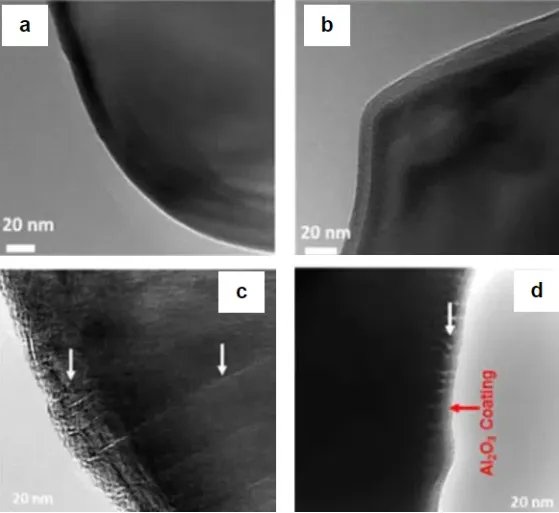

圖 2.電化學循環前未包覆的 NCA (a) 和 Al2O3 包覆的 NCA (b) 的 TEM 圖像，以及在 3-4.8 V 電壓下（1C/1C 充放電率）循環 100 次后分別從電池中提取的相同正極（c,d）的 TEM 圖像。

圖 2 很好地展示了 ALD 涂層在高電壓下保持正極顆粒結構完整性的能力。TEM 圖像顯示，在 3.0 – 4.8V 的電壓窗口下循環 100 次 1C/1C 循環后，未進行包覆的 NCA 顆粒出現了明顯的裂紋和晶體結構退化。然而， Al2O3 ALD 涂層不僅防止了晶格的重大變化，還阻止了表面裂紋向顆粒內部的擴展。

事實上，通過防止這些失效機制，ALD 可以大幅提高電池的di一周期庫侖效率，使電池可以在更高的電壓下工作。這不僅意味著初始容量更高，而且可逆容量也更高，從而使相同的電池能夠提供比以前更多的能量。

讓我們來看看使用 Forge Nano 的 Atomic Armor? 技術升級電極材料的一些測試數據。

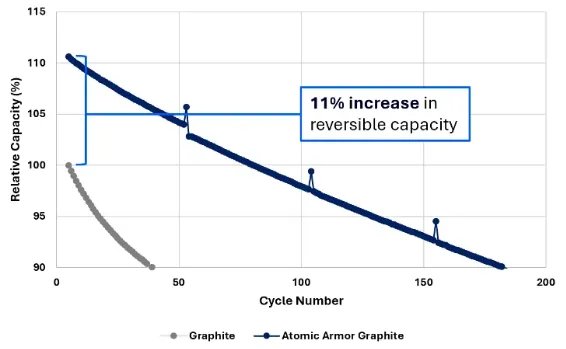

圖 3. 使用原始石墨負極和涂有 Atomic Armor? 涂層的石墨負極的電池在 4.2V 電壓下循環的相對容量。

圖 3 比較了在 4.2V 電壓下未包覆涂層的石墨負極的電池和使用 Forge Nano ALD技術包覆涂層的負極的電池的相對容量。通過使用該技術保護電極，我們的可逆容量增加了 11%，甚至無需在更高電壓下循環。由于電極表面的反應不會損失鋰，我們可以來回移動的鋰量大大增加，從而從電池中獲得更多能量。

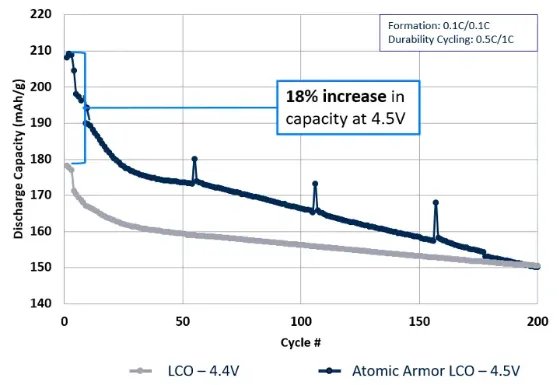

圖4 .未包覆涂層的 LCO 電池在 4.4V 電壓下工作時的放電容量，耐久性循環為 0.5C/1C，而使用相同配方進行涂層包覆的電池在 4.5V 電壓下運行時的放電容量。

圖 4 則進一步提高了這一性能。圖 4 顯示了未進行涂層包覆的電池在 4.4V 電壓下循環時的放電容量，以及使用 Forge Nano ALD 技術進行電極涂層包覆的電池在 4.5V 電壓下循環時的放電容量。更高的電壓運行與受保護的電極相結合，電池的初始放電容量提高了 18%。此外，更高的工作電壓不會影響電池的使用壽命，這意味著使用原子盔甲技術，可以從電池中獲得更多能量，而不會犧牲電池的使用壽命。

圖 4 中的電池是可用于消費電子應用的電池示例，其目標循環次數為 200 次。如果這是一部手機，較高的放電容量意味著一次充電可以使用兩天，而不是一天。

04/減少鋰需求

雖然我們不一定能改變未來對鋰的需求，但我們肯定能更有效地利用鋰，從而較大限度地減輕鋰的開采負擔。隨著電池能夠在更高電壓下工作，可逆容量增加 10-18% 不等，我們在不改變電池中鋰含量的情況下輸出更多的能量。

例如，北美電池制造生態系統計劃到 2030 年輸出 1000 GWh 的容量。如果每塊電池的容量只提高 10%，那么現在這 1000 GWh 的工廠產出額定值為 1100 GWh，這將減少對多個新千兆工廠的需求，并每年節省 10 萬噸加工鋰的原料需求，相當于每年節省 100 萬噸礦石開采過程中開采出的地下材料。這也相當于每年節省 110 萬至 370 萬噸二氧化碳排放量和 180 萬至 800 萬立方米用水量。

事實上，根據麥肯錫公司對鋰供應的研究，雖然我們可以在短期內滿足鋰的需求，但預計到 2030 年，鋰的供應將出現約 40 萬噸的缺口。圖 5 顯示了目前到 2030 年的能源和鋰需求預測。如果所有電池都使用 Forge Nano 的 ALD 技術包覆涂層，容量的提高將減少鋰的需求量，以目前已知的供應量，足以滿足到 2030 年的所有能源需求。在zui好的情況下，即所有電池都使用 Forge Nano ALD 技術提升電池容量，到 2030 年，鋰可能仍然過剩。

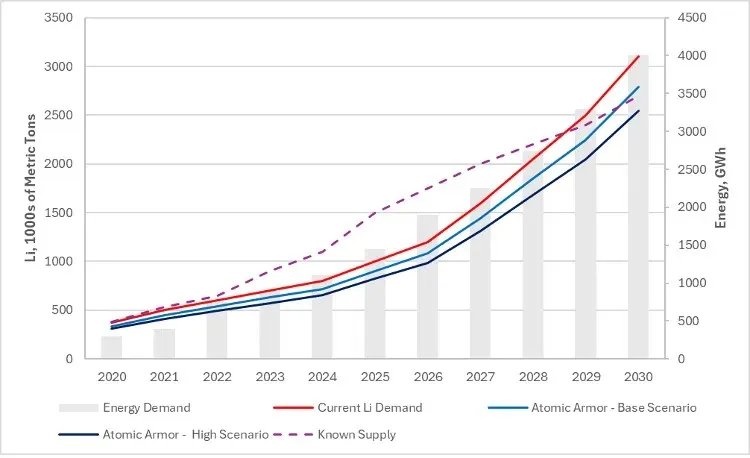

圖 5. 到 2030 年的鋰和能源需求以及已知的鋰供應量。Atomic Armor? 基礎方案顯示了千兆工廠產量增加 10% 后的鋰需求。Atomic Armor? 高方案顯示了產量增加 18% 后的鋰需求。

通過使用 Forge Nano 的 Atomic Armor? 技術可以有效地利用鋰，大大減輕鋰生產的負擔。使得公司可以安全地提供更高的產能產出，而不必擔心供應鏈短缺；作為消費者，我們也不必擔心鋰供應短缺時會支付天價。

讓 Forge Nano 的 Atomic Armor? 技術成為鋰電池發揮更大效能的良藥！
