在上篇文章中，我們結合具體案例為大家介紹了原子層沉積技術的概念、原理和特點。

還有很多朋友提問化學氣相沉積（CVD）和原子層沉積（ALD）的區別，我們從反應效率、均勻性以反應溫度三方面來進行說明。

在化學氣相沉積（ CVD） 中，前驅體被同時且連續地引入反應器中，這些前驅體在熱基材表面相互反應。沉積速度可能比 ALD 更高，但涂層的粘附性較差，不夠致密，而且不均勻。

由于 CVD 缺乏自鈍化作用，因此也不可能形成均勻的高深寬比涂層。CVD 工藝由于在溝槽或孔內前驅體濃度較低，導致厚度比基材表面低得多。CVD 通常還需要較高的襯底溫度。

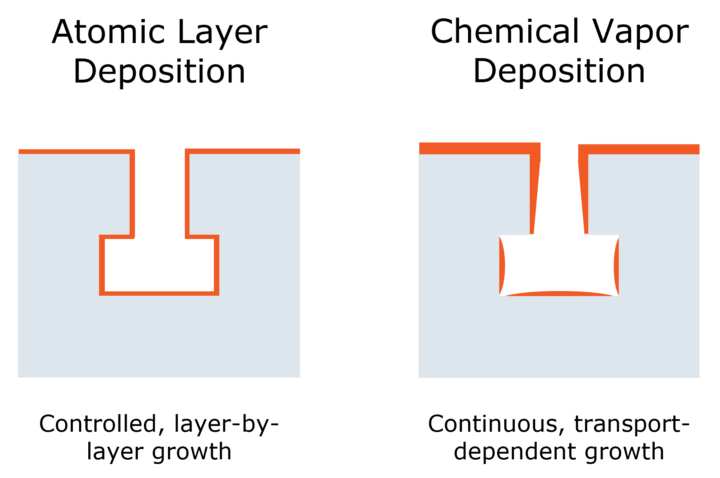

ALD有更好的臺階擴散性和溝槽涂層均勻性

本篇文章我們將繼續從效率、溫度和涂層類型全方位揭秘原子層沉積技術，歡迎對原子層沉積技術感興趣的朋友們和我們一起交流探討。

Part1

原子層沉積工藝的效率

眾所周知，原子層沉積（ALD ）工藝的生長過程相當緩慢，大約每 cycle 1 個原子層需要 1s左右。然而，一些變體要快得多，特別是快速優化的流動反應器（1-5 nm/秒）和空間 ALD（1-10 nm/秒）。

然而，由于 ALD 工藝固有的自鈍化特性，可以將數千個基材裝入反應器中，從而使每個零件的涂覆速度極快、均勻且可重復！或者，可以使用卷對卷 ALD，其中當使用許多涂布頭時，卷速可以很高（與空間 ALD 相比）。

但當 ALD 應用于粉末等高比表面積基底時，由于吹掃需要消耗大量時間，因此每個 cycle 的生長時間會更長，甚至長達 1 小時。

Part2

原子層沉積需要的溫度

在 ALD 中，適合沉積的基板溫度范圍為室溫至 800℃，但大多數沉積發生在 100-200℃ 左右。當溫度高于 100°C 時，通常用作反應物之一的水蒸氣會從基板和壁上快速蒸發，因此使用高于 100°C 的溫度，前驅體之間的循環速度會更快。

在高溫下，某些材料可以實現外延生長。若沉積層與基底晶型匹配，即可形成單晶涂層，這就是所謂的原子層外延！

Part3

原子層沉積工藝支持的涂層類型

技術行業和學術界對可用于 ALD 的材料進行了廣泛的研究，該列表每年都會不斷更新。以下是我們為您精選可使用的材料：

1氧化物：Al2O3、CaO、CuO、Er2O3、Ga2O3、 HfO2、La2O3、MgO、Nb2O5、Sc2O3、SiO2 、Ta2O5、TiO2、VXOY、Y2O3、Yb2O3、ZnO 等

2氮化物：AlN、GaN、TaNX、TiAlN、TiNX 等

3碳化物：TaC、TiC 等

4金屬：Ir、Pd、Pt、Ru 等

5硫化物：ZnS、SrS 等

6氟化物：CaF2、LaF3、MgF2、SrF2等

7生物材料：Ca10(PO4)6(OH)2（羥基磷灰石）等

8聚合物：PMDA–DAH、PMDA–ODA 等

還可以使用 ALD 進行摻雜和混合不同的結構，形成金屬有機雜化物。

ALD 涂層配方（彩色部分為主體元素可形成的化合物）

關于 Forge Nano

Forge Nano 專注于粉末原子層沉積技術（PALD)，憑借其專有的 Atomic Armor? 技術，能夠使產品開發人員設計任何材料直至單個原子。Atomic Armor? 工藝生產的卓越表面涂層使合作伙伴能夠釋放材料的最佳性能，實現延長壽命、提高安全性、降低成本和優化產品的功能。其科學家團隊與廣泛的商業合作伙伴合作開發定制解決方案，能夠滿足任何規模的任何需求，包括從小規模研發、實驗室級別到工業規模、大批量生產。
