關風機 The wind off the machine

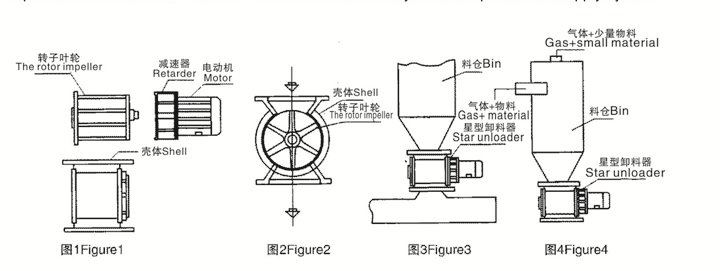

關風機又稱卸料器、旋轉給料器、鎖氣閥，通常星型卸料器的結構(如圖1所示)是由

帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。

當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而在下部卸出，因此星型卸料器可以定量而連續地卸料(如圖2所示)。

星型卸料器常用在氣力輸出系統中(如圖3所示)。對于壓力輸出系統或負壓輸出系統，星型卸料器可以均勻、連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時又能將卸料器的上、下部氣壓隔斷而起到鎖氣作用。因此，星型卸料器是氣力輸送系統中常用的重要部件。

星型卸料器可以用在收集物料系統中，作為料倉的卸料器(如圖4所示)。星型卸料器是目前國內最先進的卸料裝置，常用在除塵系統中作為除塵系統的重要設備之一，它特別適用于粉塵，小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等工業行業的工程項目擇優選用。

我公司吸取過了國內先進制造技術，結合市場的要求經過多年的研究，開發出多種新型組合防堵關風機，現有產品可分為普通型、耐壓型、外裝耐溫耐壓型、快速清洗型、定量型五大類。

普通型:可以用在80度以下及常溫的通常物料上，它可以連續均勻向輸料管內供料，而在系統分離部分收集物料，它又具有卸料器功能。

耐壓型:它采用封閉型轉子，可以廣泛應用在吸送式、壓送式氣流輸送系統和負壓輸送設備上，它可以保證輸送管內的氣流壓力不泄露，能夠安全的輸送和收集物料，所以在這方面又稱為電動鎖氣器，它不但可以耐壓，同時兼備普通型功能。

外裝耐溫耐壓型:根據物料輸送和下料口的溫度不同，因為溫度對機體膨脹有影響，以及對軸承和油封系統不利，我廠設計了耐高溫型外裝式結構關風機，它把運轉部分與物料接觸的箱體部分分離開來，可以安全地把軸承運轉和油封系統不受高溫影響而正常工作，此類產品不但耐高溫，還可以針對吸濕性物料和金屬性粉末的輸送和接受，具有很好的效果。因為這類物體有穿透性，穿透油封裝置，物料進入軸承而損壞機械，正是有外裝的特點，它不會和物料接觸。

快速清洗型:快速清洗旋轉閥制作精致、成功使用德、日技術制造之精華。產品拆裝靈活、易于清洗。主要用于化工、制藥、食品等行業高衛生標準的物料卸料及經常更換物料的場所工作。

定量型:通過調節關風機腔內的容積大小和對電機實施無極變速，達到物料預期的流量。此類關風機主要用于定量供應系統。

(1)卸料器的上、下法蘭口基本是方形或圓形，也可以由用戶選定。

(2)耐磨損型葉輪特點是轉子葉片的端部帶有特殊耐磨材料活動片，并且磨損后可方便地調節，使其仍然與殼體內部保持良好接觸，也可以由用戶選定。

(3)軸承外置型一代號W表示，兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸，通常也作為耐高溫型，它所輸送物料的溫度可達280℃。(4)關風機排料量按下式計算:

G:0.06V·N·Y.R·K(噸/小時) V一關風機容積(升/轉) N一關風機轉速(轉/分)

Y一關風機容積效率(0.5-0.8) R一物料容量(噸/米3)

K一修正系數，一般取0.7-0.8

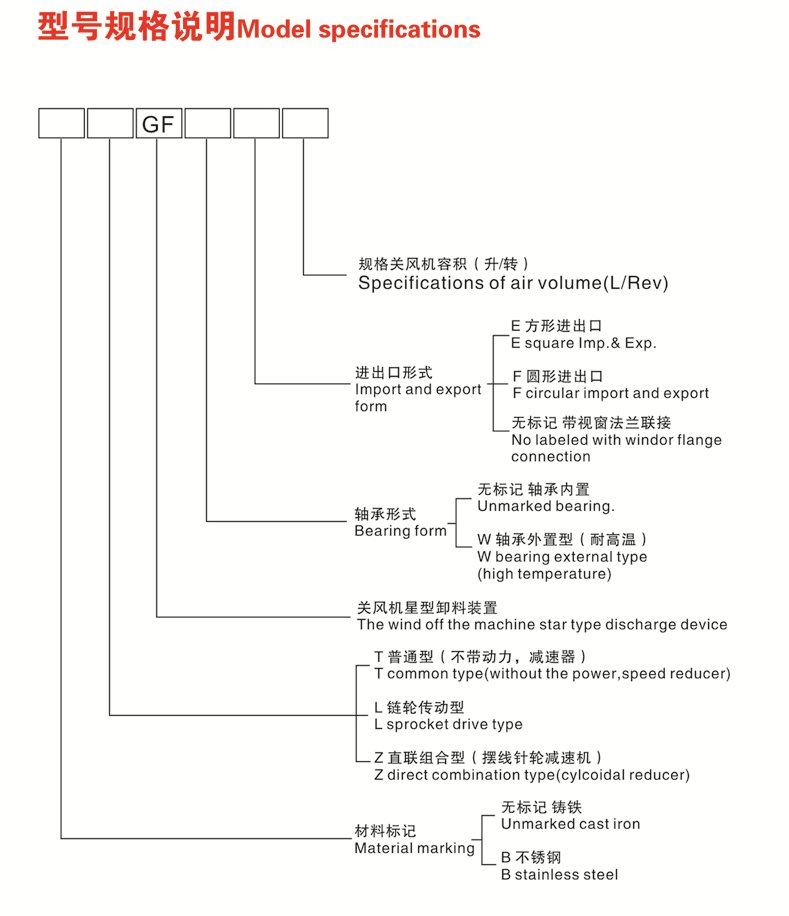

(5)特殊型號、特殊材質、非標規格可按用戶需要制造。(6)例:ZGF9L說明:容積為9L的組合型碳鋼關風機。

(7)關風機的轉速一般情況下為42轉1分鐘，但也可按用戶要求的轉速而制造。
