TQP-750型（陶瓷）氣流粉碎機

一、 型號、組成、工作原理及一般成套組合

1、 型號：TQP-750

TQP是扁平式過流元件及剛玉工程陶瓷為內襯的氣流粉碎機。

750數字表示氣流粉碎機粉碎腔基圓直徑的大小。

2、 組成：該機主要由進料系統、進氣系統及噴嘴、粉碎腔和出料系統等組成。

3、 工作原理：

物料經加料裝置定量加料，并以壓縮空氣為載體，將物料送入粉碎腔。進入粉碎腔后，即受到特定的超音速氣流帶動，并有規律的形成物流，造成物料的顆粒之間互相撞擊、剪切，并與粉碎腔的腔璧及上、下蓋碰撞、摩擦，達到粉碎目的。在粉碎過程中，不同細度的顆粒，在旋轉氣流中，產生不同的離心力。粗顆粒由于所受離心力大于向心氣流的作用力而被甩向周邊，繼續著粉碎過程；合格細度的顆粒由于向心氣流份作用力而被排氣氣流帶向出料口，通過管道進入顆粒分級裝置或直接進入旋風分離器，進行氣固分離、從而獲得成品。其尾氣再經管道送入捕集器中，在收集余料后，凈化了的空氣被排空。

4、成套組合：

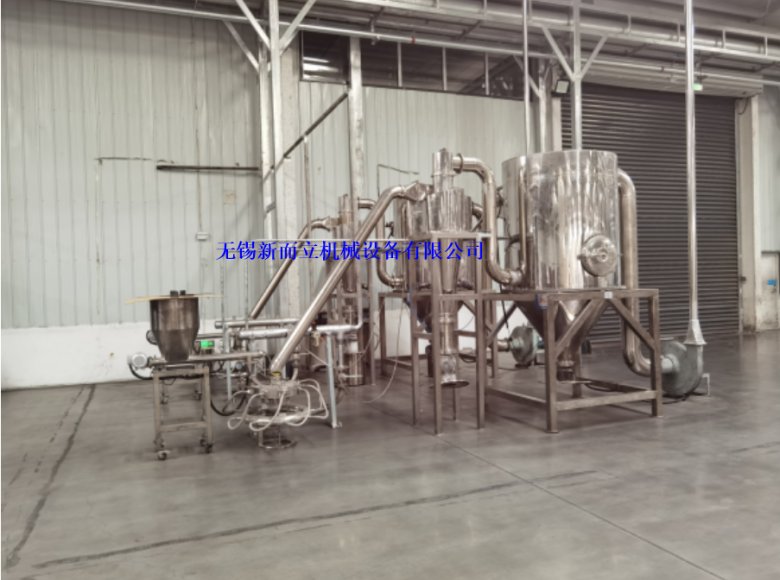

該機必須經配套組合后，方能形成生產能力。其配套組成一般是：空壓機、空氣冷卻機、儲氣罐、濾油器（二級）、冷凍干燥裝置、氣流粉碎機，工作平臺、加料裝置、分級機（或旋風分離器）、捕集排氣裝置等組成。

二、用途

該機組具有超微粉碎各種物料的廣泛適應性、對高硬度、脆性物料、凝結性和纖維狀物

料均具有良好的粉碎性。如：鋯英砂、氧化鋁、二氧化硅、金紅石鈦白粉、滑石、硫酸鋇、碳酸鋇、碳化鈣、硅酸鋁、高嶺土、炭黑、白炭黑、AC發泡劑、復印墨粉、涂料、磷酸氫鈣、膨潤土、熒光粉、石墨、塑料和橡膠用各種填充劑、農藥、珍珠粉、花粉等、隨著高新技術的發展、應用范圍必將更加廣泛。
