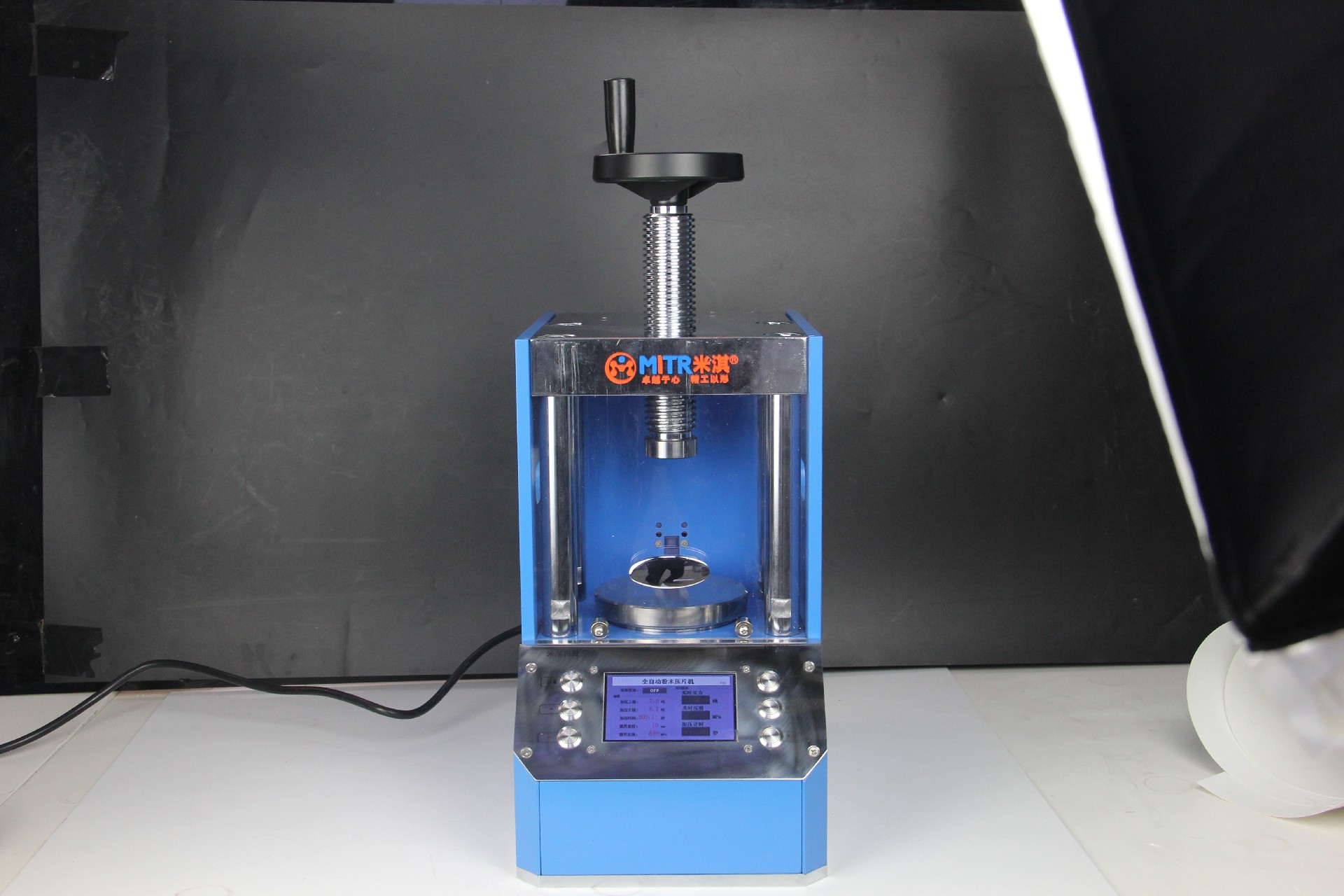

紅外壓片機是制藥、化工等行業中的重要設備，模具作為其關鍵部件，其裝配質量直接影響到壓片效果。以下是紅外壓片機模具的裝配要領：

紅外壓片機模具在安裝前要切斷壓片機電源，拆下蓋板、下沖上行軌、料斗、加料器。打開右側門，將轉臺工作面，模孔和安裝用的沖模逐漸清洗干凈，并在中模及沖桿外，涂些植物油，將片厚調至5以上位置。

　　1.紅外壓片機中模安裝：

　　松開擰在上軌道蓋板上的壓花螺釘，拉出蓋板，用中模打棒從沖孔內輕擊中模，使中模裝入中模孔。中模決不能高出轉臺工作面，應逐個檢查，以免出錯。裝中模時可轉動機器下部內側試車手輪，使轉臺順時針轉動，然后用中模螺釘固定。

　　2.紅外壓片機上沖安裝：

　　拆下上軌導盤上的蓋板，然后將上沖桿逐漸插入孔內，用大拇指和食指旋轉沖桿，檢驗頭部進入中模上、下滑動靈活，無硬擦現象為合格。上沖桿全部裝畢，將蓋板緊固。

　　3.紅外壓片機下沖安裝：

　　拆下下沖上行軌，裝法同上沖，裝畢將下沖上行軌裝上，用螺釘緊固（注意下沖上行軌安裝時必須緊貼中板定位外圓）。

　　至此全套壓片機模具裝畢，轉動手輪，使轉盤旋轉二周，觀察上下沖桿進入中模孔及在軌導上運行情況，應靈活，無碰撞和硬擦現象。要注意下沖桿上升到高點時（即出片處）應高出轉盤工作面0.05-0.15為宜，以免損傷沖頭及其他零件，然后開機，空轉5分鐘，運轉平穩方可投入生產。
