ZIF-67是一種典型的金屬有機框架結構材料，其由鈷離子和2-甲基咪唑絡合而成，具有高的比表面積、大的孔隙率，相較于同類型的MOF來說，ZIF-67在光催化、氣體吸附和膜分離領域等領域都具有很好的應用前景。

本期整理了3篇ZIF-67的最新研究進展，一起看下吧~

Advanced Composites and Hybrid Materials

多異界面的ZIF-67衍生的Co-N共摻雜碳管改性泡沫碳用于高性能電磁波吸收

近年來，分層多異接口微結構的合理構建正成為一種極具吸引力的策略，以獲得輕質和優異的金屬有機框架（MOF）基電磁波（EMW）吸收材料。

2025年3月15日，期刊Advanced Composites and Hybrid Materials報道研究人員通過在三維（3D）三聚氰胺泡沫（MF）表面簡單原位生長ZIF-67 MOF納米片，然后采用熱解自催化過程，制備了具有多異界面的分層MOF衍生的Co-N共摻雜碳納米管改性泡沫碳（Co-NC@CF），其中ZIF-67的含氮有機接頭成功轉化為Co納米顆粒封裝的N摻雜碳納米管。

除了電介質-磁雙重損耗機制的協同效應外，Co-NC@CF的分層異質和多孔結構還表現出良好的阻抗匹配、多極化損耗以及多重反射和散射。此外，眾多的N摻雜原子和缺陷對于增強界面/偶極極化至關重要，從而增強EMW耗散性能。

因此，通過改變熱解自催化Co-N共摻雜碳納米管（CNT）的溫度，可以有效地調節所制備的Co-NC@CF的EMW吸收性能，并且在800 °C下煅燒的Co-NC@CF顯示出最強的EMW吸收能力，在14.96 GHz下厚度為2.25mm時，最小反射損失（RLmin）值為-51.56dB，填料負載僅為5wt%， 最大有效吸收帶寬（EABmax）也達到6.88GHz，范圍為11.12至18GHz。

這些優異的電磁性能可以使Co-NC@CF成為高性能EMW吸收材料的有前途的候選材料，這項工作為未來多級異質吸收材料的設計提供靈感。

文獻名稱：Self-catalyzed growth of Co–N codoped carbon nanotubes for advanced multi-heterointerface engineering in hierarchical carbonaceous microwave absorbers

Chemical Engineering Journal

棉纖維修飾的ZIF-67用于仿生全天候可持續光熱脫鹽

光熱海水淡化是緩解全球水資源短缺的可行策略。然而，傳統的蒸發系統存在局限，特別是當前的研究往往忽視了夜間和陰天條件，因此阻礙了全天候連續海水蒸發技術的發展。

2025年6月20日，期刊Chemical Engineering Journal報道研究人員受生物啟發，開發了一種修飾有ZIF-67的棉纖維（ZIF-67@CF）的光熱蒸發劑，可用于持續、經濟高效的淡水生產。

研究發現，生物仿生ZIF-67@CF系統通過模仿葉片蒸發作用進行水分運輸、毛細作用和根部鹽離子去除，復制了紅樹林海水淡化。值得注意的是，ZIF-67@CF系統在模擬海水中實現了高達2.24kg m-2h-1光熱蒸發通量，在一個太陽光照下，最高表面溫度約為50.6°C。

為了驗證ZIF-67@CF光熱脫鹽系統的穩定性，研究人員還進行了24小時室外實驗，評估該系統在晝間和夜間條件下的強勁蒸發通量，從而證實其在各種環境條件下的可行性。

實驗結果表明，夏季、陰天和冬季測試條件下，該系統在晝間的蒸發通量最高，分別為4.26kg m?2h?1、3.16kg m?2h?1和1.72kg m?2h?1。相反，在夜間記錄到的蒸發通量最小，分別為2.18kg m?2h?1（夏季）、0.68kg m?2h?1(多云）和0.43kg m?2h?1（冬季）。

該項技術可以通過獨立于晝夜變化的天氣條件實現連續運行，為全天候、大規模應用高效光熱海水淡化提供了新的見解。

文獻名稱：Harnessing cotton fibril decorated ZIF-67 for bio-inspired all-weather sustainable photothermal desalination

Advanced Functional Materials

原子層沉積制備連續大孔-微孔結構MOF薄膜用于生物傳感

金屬有機框架（MOF）的固有孔徑通常集中在微孔范圍，小尺寸孔徑會不可避免的限制分子的穿透，導致催化反應的反應物/產物的擴散受限，阻礙性能提升。保留MOF晶體原始微孔，并引入大孔是打破微孔限制，實現快速傳質有效策略。

2025年1月28日，期刊Advanced Functional Materials報道研究人員提出了一種構建分級三維有序大孔-微孔結構MOF薄膜的策略，連續的大孔-微孔MOF薄膜中的質量擴散和電荷傳輸得到了顯著改善，賦予了薄膜優異的催化活性。

在該項工作中，研究人員在三維有序的聚苯乙烯微球模板表面通過原子層沉積ZnO納米膜作為誘導層，當飽和前驅體溶液填充到模板的空隙中時，MOF在ZnO納米膜的誘導下逐步結晶，形成薄膜結構。用有機溶劑去除模板后，就形成了具有有序大孔-微孔的MOF薄膜。該策略不僅可以實現大孔孔徑的按需調控，MOF的種類也多樣可變。

該研究將有序大孔-微孔ZIF-67薄膜與柔性器件集成，制備出的皮膚汗液葡萄糖傳感器，其具有高達5280μA mM-1cm-2的靈敏度和低至0.28μM的檢測限，傳感性能遠遠高于大孔-微孔ZIF-67晶體和常規ZIF-67薄膜。

進一步的研究結果表明，大孔-微孔ZIF-67薄膜性能提升主要歸因于葡萄糖分子的快速擴散、相互連接的大孔通道增強活性位點的暴露以及穩定的電子傳導網絡。

文獻名稱：Design and Assembly of Continuous Macro-Micro-Porous Metal-Organic Framework Film Assisted by Atomic Layer Deposition for Biosensing

產品推薦

XFF15-2

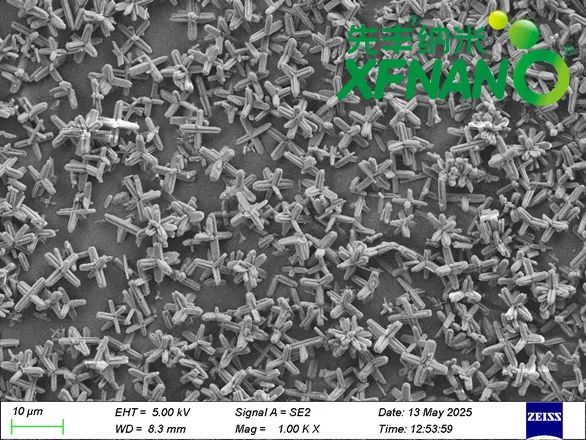

花狀ZIF-67

組成：Co²⁺，C4H5N^2-

狀態：紫色粉末

顆粒尺寸：~10 um

比表面積：~100 m²/g

平均孔徑：4-6 nm

孔體積：0.006 cm³/g

XFF15-1

ZIF-67（共沉淀法）

狀態：紫色粉體

平均粒徑：300-500 nm

組成：Co²⁺，C4H5N^2-

比表面積：~2470 m²/g

孔徑：0.13-1.16 nm
