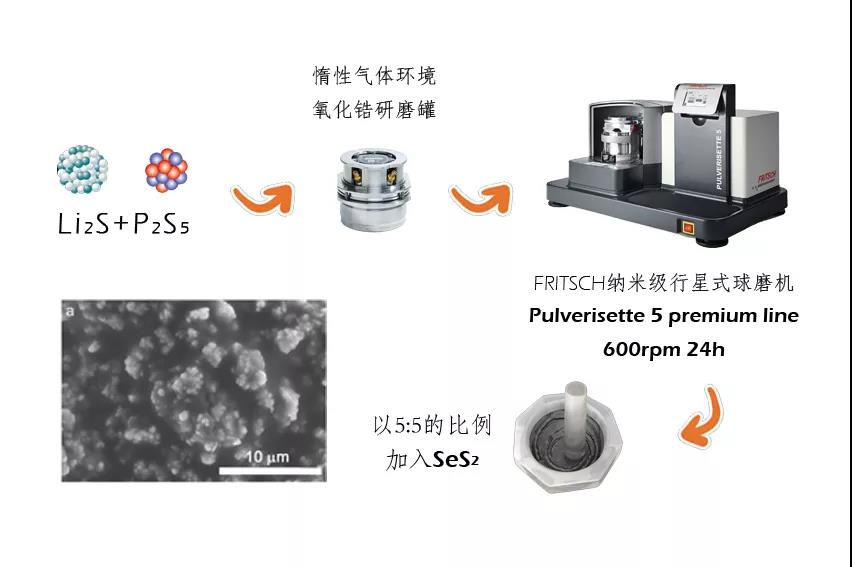

崔光磊研究員課題組將一定比例的Li2S與P2S5混合后，在惰性氣體環境中使用高能球磨機，以600rpm轉速研磨24小時，成功制備出性能優異的多空硫化物。

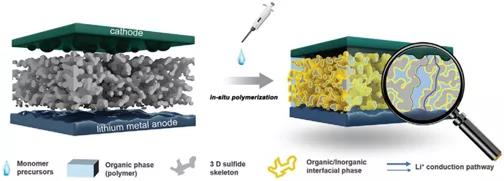

隨后將聚合物前驅體溶液聚乙二醇甲基醚丙烯酸酯澆注于自支撐三維多孔硫化物Li6PS5Cl (p-LPSCl)滲流骨架中，通過引發PEGMEA原位聚合得到復合固態電解質。

【研究成果】

① 固態核磁揭示Li+在該復合電解質中主要沿LPSCl相快速傳輸，因而該復合電解質室溫電導率相較于純聚合物電解質提升128倍，達到4.6×10–4 S/cm。

② 得益于原位聚合的策略，電極/電解質界面相容性得到顯著優化。

③ LiCoO2|Li和NMC811|Li全固態電池表現出高的放電比容量及優異的循環性能。

這一創新的整合策略對于解決全固態電池的瓶頸問題，推進全固態電池的商業化具有重要指導意義。

【結論】

綜上所述，作者首次報道了一種三維多孔自支撐硫化物骨架：p-LPSCl，并利用原位聚合策略制備了一種高電導率高性能的復合電解質材料。

得益于高電導率的硫化物滲流骨架，該復合電解質在室溫下的離子電導率可以達到4.6×10 -4 Scm -1。原位聚合策略顯著改善了電解質/電極界面使得界面阻抗從709降至112Ω cm2。利用此復合電解質制備的全固態電池顯示出優異的電化學性能，這項研究為固體電解質的設計提供了一個非常有前途的策略，以滿足高離子電導率、良好的電極/電解質界面兼容性。

該成果以“Facile Design of Sulfide-Based all Solid-State Lithium MetalBattery: In Situ Polymerization within Self-Supported Porous ArgyroditeSkeleton”為題發表在國際知名期刊Advanced Functional Materials(DOI: 10.1002/adfm.202101523)上。
