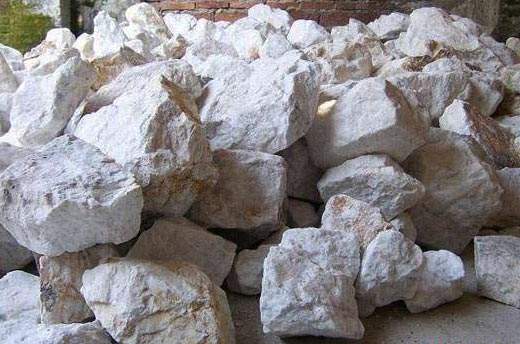

（1）各種鋇化合物

目前重晶石的第二大用途是用于生產鋇的化工產品，以重晶石為原料可以制造氧化鋇、碳酸鋇、氯化鋇、硝酸鋇、沉淀硫酸鋇、氫氧化鋇等化工原料。化學純的硫酸鋇是測量白度的標準；碳酸鋇是光學玻璃的重要原料，它向玻璃中引入BaO，從而增大玻璃的折光率，并改善其它光學性能；氯化鋇是一種農用殺蟲劑；硝酸鋇用于焰火和玻璃工業中；高錳酸鋇是一種綠色顏料。

（2）鋅鋇白顏料

鋅鋇白又稱立德粉，是一種常用的優質白色顏料，可作為油漆、繪畫顏料的原料。即硫酸鋇（占70%）和硫化鋅（占30%）的混合物，是將硫酸鋇加熱，使用還原劑就可還原成硫化鋇（BaS），然后與硫酸鋅（ZnSO4）反應得到。原料要求BaSO4含量大于95%，同時應不含有可見的有色雜物。

（3）填料行業用重晶石

在油漆行業中，重晶石粉填料可以增加漆膜厚度、強度及耐久性，室內使用比鉛白、鎂白具有更多的優點，所用重晶石要求細度＞2000目，白度大于95。造紙行業、橡膠和塑料行業也用重晶石作填料，這種填料能提高橡膠和塑料的硬度、耐磨性及耐老化性。橡膠、造紙用重晶石填料一般要求BaSO4大于98%，CaO小于0.36%，不許含有氧化鎂、鉛等成分。但此類行業對細度的要求較油漆行業低，多數廠家需要細度在500～1250目之間。

（4）鉆井泥漿加重劑

重晶石通常較純凈、性軟、密度大、具化學惰性，其產量80%以上用作鉆井泥漿加重劑。此類泥漿密度達2.5t/m3。鉆井時，泥漿在循環過程中使鉆頭冷卻并帶走切削下來的碎屑物，潤滑鉆桿，封閉孔壁，借助泥漿柱產生靜壓控制油氣壓力，防止油井自噴。一般要求細度要達到325目以上，密度大于4.2g/cm3，BaSO4含量不低于95%，可溶性鹽類小于1%。鉆孔中使用的重晶石量的決定因素包括鉆孔深度和直徑，巖石類型和鉆井條件等，通常鉆井每鉆進30m就要消耗1t重晶石粉。

（5）導電材料

重晶石粉末是一種天然的白色體質顏料，具有良好的金屬氧化物及其鹽改性，以它用作核芯材料，在其表面包覆一層摻雜的SnO2制成淺色導電粉末，不僅可以降低導電粉末的制備成本，國內高速發展的電子工業及相關的高新產業，這種化學性能穩定、電性能穩定的淺色復合金屬氧化物導電材料，作為一種新的精細化工產品，有著廣闊的發展前景。

（6）水泥礦化劑

在水泥生產中，加入重晶石對促進C3S形成和活化具有明顯的效果，熟料質量得到了改善，水泥早期強度大約可提20%～25%，后期強度約提高10%，熟料燒成溫度由1450℃降低到1300℃±50℃。在以煤矸石為原料的水泥生料中加入適量的重晶石，可使熟料飽和比低的水泥強度，特別是早期強度得到大幅度的提高，這為煤矸石的綜合利用，為生產低鈣、節能、早強和高強水泥提供了一條有益途徑。

（7）防射線水泥、砂漿及混凝土

利用重晶石具有吸收X射線的性能，用重晶石制做鋇水泥、重晶石砂漿以及重晶石混凝土，用以代替金屬鉛板屏蔽核反應堆和建造科研、醫院防X射線的建筑物。
