ApplicationNote 122

AutoChem和質譜的氣體校正

AutoChem的TCD校準是將原始TCD信號轉換為氣體濃度的強大工具。該內置校準的原理是把已知的氣體濃度與其所對應的TCD信號相關聯，由此獲得氣體濃度和TCD信號的關系式，從而實現TCD信號的轉換。

這個功能也可以用于質譜的氣體校準。這里，我們以氫氣的濃度校準為例。在AutoChem的TCD校準過程中，采用Pfeiffer ThermoStar(QMS 200)監測氣流中的氫氣濃度，以氬氣為載氣，含10％氫氣的氬氣混合氣為loop氣。如圖1所示，AutoChem利用內置混合器自動產生11個氣體濃度并記錄對應的TCD信號，而質譜則記錄對應的質譜信號。

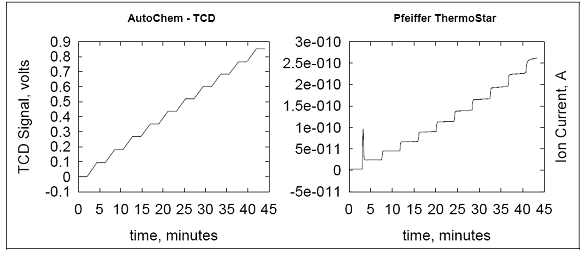

Figure1.Hydrogen calibration using Micromeritics’ AutoChem and the Pfeiffer ThermoStarmass spectrometer.

接著質譜數據可導出為ASCII文件，利用幾種商業化的軟件包(Microsoft Excel, Microcal Origin, andMatlab from Mathworks)可繪制最終的校準曲線，如圖2所示。利用TCD校準所計算出的氫氣濃度關系式，可獲得質譜離子電流與氫氣濃度的關系，從而實現質譜的氫氣校準。目前市面上的大部分商用質譜儀都可與AutoChem連用，以生成質譜的校準曲線。

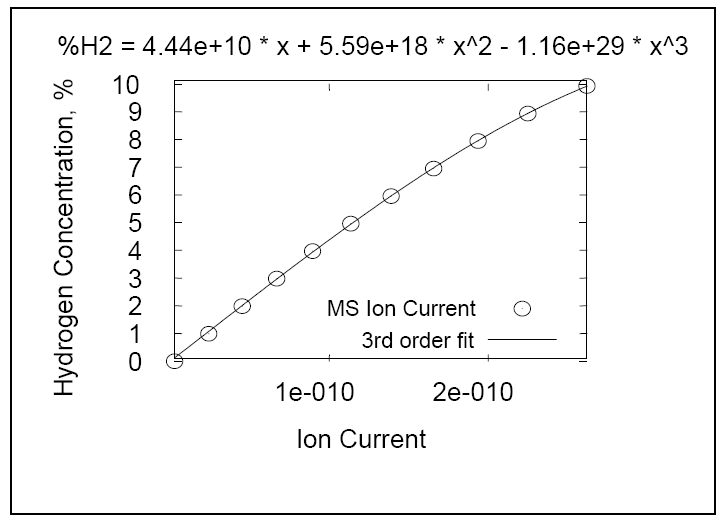

Figure2.ASCII data from the mass spectrometer were used to generate the finalcalibration curve.
