利用LUMiSizer?表征納米氧化物水性分散體的分散性，穩(wěn)定性和粒徑

 納米氧化物（如納米Al2O3、納米TiO2和納米ZnO等）水性分散體是納米氧化物粒子在水中的分散體。在多數(shù)情況下，納米氧化物粒子的成功使用強(qiáng)烈地依賴于把納米粒子分散于液相中的能力。像這樣特殊應(yīng)用的領(lǐng)域如化妝品、涂料、紡織、拋光和催化等領(lǐng)域都需要粒子很好地分散并且穩(wěn)定地存在，如不能出現(xiàn)團(tuán)聚等現(xiàn)象，才能很好地展示納米粒子的活性。

 本文簡(jiǎn)述了如何用LUM分散體分析儀LUMiSizer?對(duì)納米氧化物粒子在液相中的分散性和穩(wěn)定性進(jìn)行快速表征，并同時(shí)展示粒徑分布的結(jié)果。

1. 納米粒子材料：

氣相法工藝制得的納米三氧化二鋁(Al2O3)，具有顆粒細(xì)、純度高、良好的可分散性和表面帶正電的特性，廣泛應(yīng)用于熒光節(jié)能燈，像片打印紙和粉末涂料等領(lǐng)域。

2. 研究分散強(qiáng)度對(duì)納米氧化物水性分散體的影響：

2.1 儀器和測(cè)試條件：

 儀器型號(hào)：LUMiSizer?分散體分析儀（加速型，12通道）

 測(cè)試條件：2300g,20℃,2550s

2.2 樣品準(zhǔn)備：

 10%納米Al2O3水性分散體，分別用1min渦旋，15min超聲水浴，1min超聲，3min超聲，10min超聲等條件進(jìn)行分散，得到不同強(qiáng)度分散的納米Al2O3水性分散體。

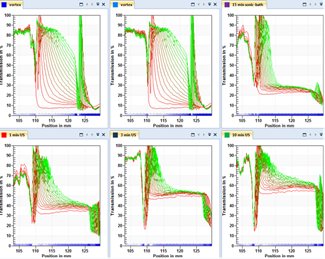

2.3 圖譜結(jié)果：

2.4 粒徑分布結(jié)果:

2.5 小結(jié)：

分散強(qiáng)度對(duì)納米氧化物水性分散體的分散性，穩(wěn)定性，粒徑的影響都較大，可以  用LUMiSizer?進(jìn)行快速的比較，從而進(jìn)行優(yōu)化。

3. 研究電解質(zhì)濃度對(duì)納米氧化物水性分散體的影響：

3.1 儀器和測(cè)試條件：

 儀器型號(hào)：LUMiSizer?分散體分析儀（加速型，12通道）

 測(cè)試條件：328g,20℃,15h

3.2 樣品準(zhǔn)備：

調(diào)節(jié)NaCl得到0M，0.01M，0.02M，0.05M，0.45M，1M等不同電解質(zhì)濃度的10%納米Al2O3水性分散體。

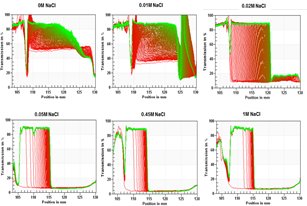

3.3 圖譜結(jié)果：

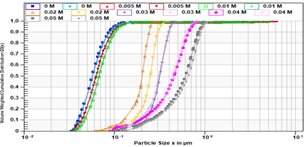

3.4 粒徑分布結(jié)果：

3.5 小結(jié)：

 濃度對(duì)納米氧化物水性分散體的分散性，穩(wěn)定性，粒徑的影響都較大，可以用 LUMiSizer?進(jìn)行快速的比較，從而進(jìn)行優(yōu)化。
