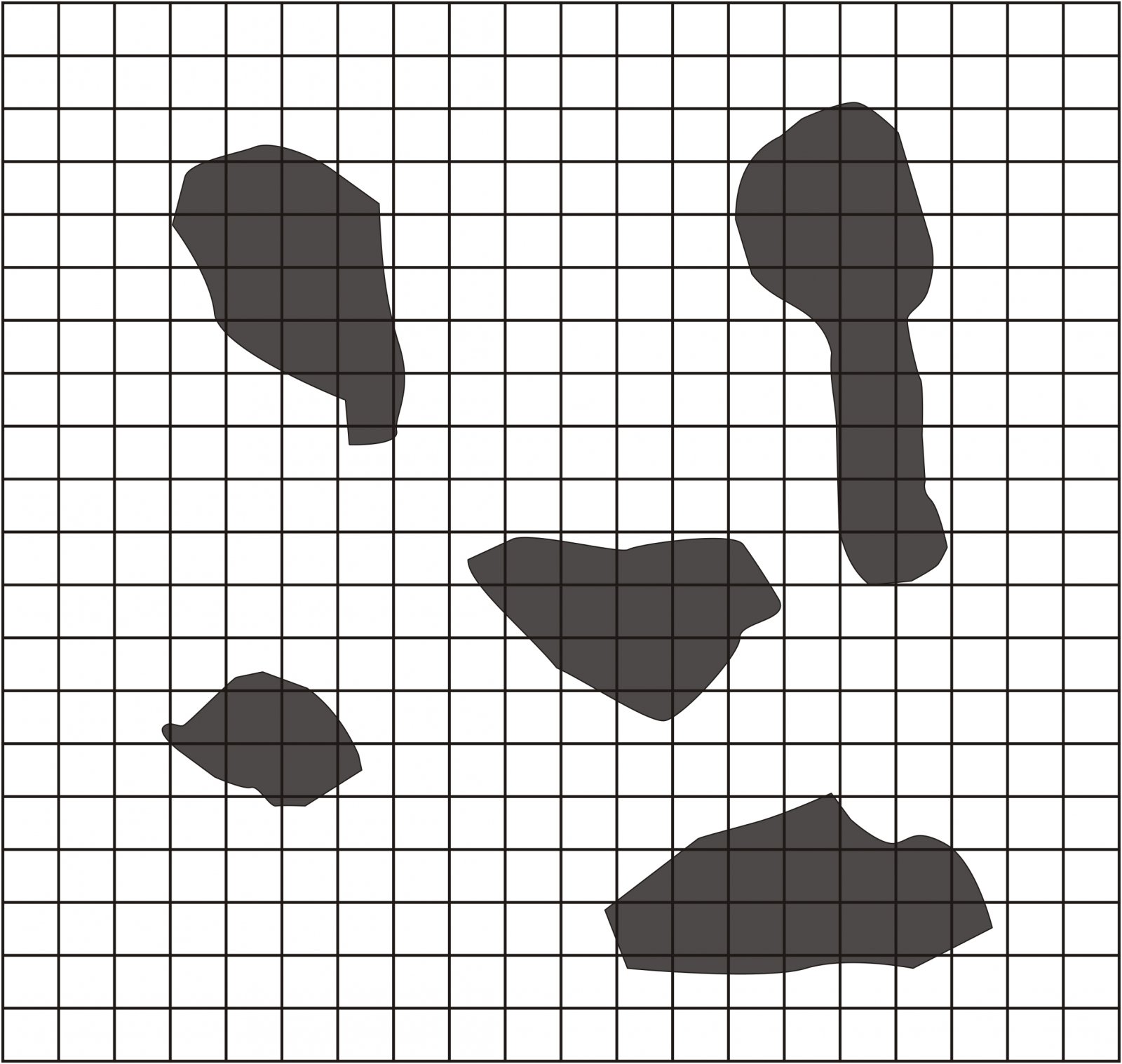

通過對顆粒數量和每個顆粒投影所包含的像素數量的統計，計算出每個顆粒的等圓面積，從而得到顆粒的等圓面積直徑，進而得到粒度分布，還能通過長徑，短徑計算出長徑比和球形度等粒形參數。圖像顆粒分析系統包括光學顯微鏡、數字CCD 攝像頭、圖像處理與分析軟件、電腦、打印機等部分組成。它是將傳統的顯微測量方法與現代的圖像處理技術結合的產物。具有直觀、形象、準確、測試范圍寬以及自動識別、自動統計、自動標定等特點，不僅可以用來觀察顆粒形貌，還可以得到粒度分布、平均長徑比以及長徑比分布等，為科研、生產領域增添了一種新的粒度測試手段。
