我國工業(yè)化進(jìn)程的快速推進(jìn)累積了大量的固體廢棄物， 帶來諸多環(huán)境問題，亟待消納。大宗固廢資源化利用已然成為推動(dòng)節(jié)能減排，促進(jìn)實(shí)現(xiàn)“碳中和、碳達(dá)峰”目標(biāo)不可或缺的部分。

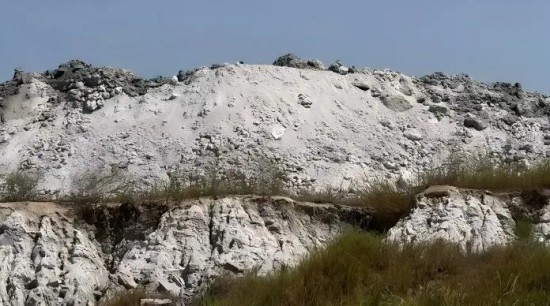

目前國內(nèi)對(duì)鋸泥的處理方式通常有三種

◆對(duì)花崗巖廢料進(jìn)行填埋處置、露天堆積等，但該處理方式對(duì)周圍環(huán)境影響較大，且浪費(fèi)資源；

◆對(duì)其進(jìn)行浮選分離提純，目的在于回收高品質(zhì)石英和長石，但是該工藝所用到的氫氟酸、濃硫酸等強(qiáng)腐蝕性藥劑容易產(chǎn)生廢水，進(jìn)而引起二次污染；

◆將花崗巖鋸泥作為原料應(yīng)用于生產(chǎn)水泥、玻璃、陶瓷和涂料等建材產(chǎn)品，將鋸泥作為基材應(yīng)用于建筑領(lǐng)域是目前應(yīng)用最廣方式。

鋸泥用于建材方面主要有四個(gè)方向

◆用來做建筑陶瓷底料，常規(guī)磁選除鐵后就可利用，工藝簡單、成本低廉；

◆用于制備人造花崗巖，要求鋸泥粒度細(xì)、均勻且不含泥土等雜質(zhì)，有時(shí)需要二次研磨加工，工藝流程復(fù)雜；

◆用于建筑砌塊加工，鋸泥是生產(chǎn)加氣塊的優(yōu)質(zhì)原料；

◆做裝配式建筑用陶瓷板，具有節(jié)能減排、環(huán)保等優(yōu)點(diǎn)，未來具有廣泛的利用前景。

應(yīng)用案例

1. -40目原礦經(jīng)平板+立環(huán)+漿料+漿料磁選。試驗(yàn)流程見圖1，試驗(yàn)結(jié)果見表1。

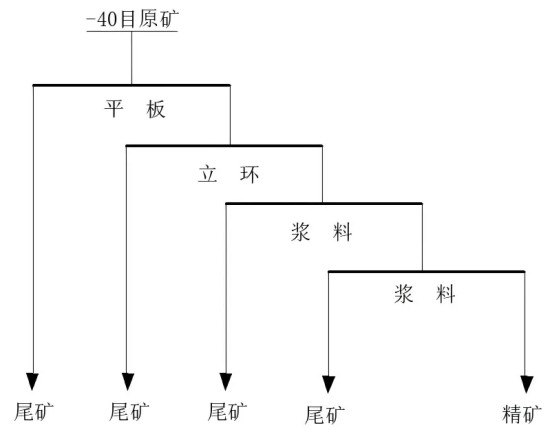

圖1 選礦試驗(yàn)流程

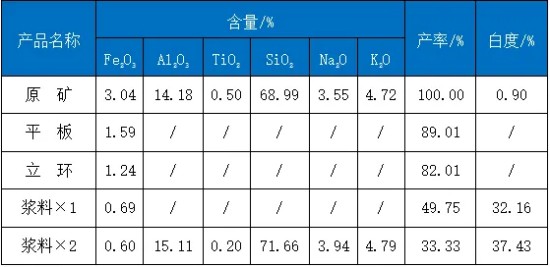

表1 選礦試驗(yàn)結(jié)果

-40目原礦經(jīng)平板+立環(huán)+漿料+漿料磁選，得到產(chǎn)率33.33%、Fe2O3 0.60%、Al2O3 15.11%、TiO2 0.20%、SiO2 71.66%、Na2O 3.94%、K2O 4.79%、白度為37.43%的長石精礦產(chǎn)品。

2.原礦經(jīng)-40目分級(jí)，-40目樣品經(jīng)平板+立環(huán)+立環(huán)+漿料的磁選。試驗(yàn)流程見圖2,試驗(yàn)結(jié)果見表2。

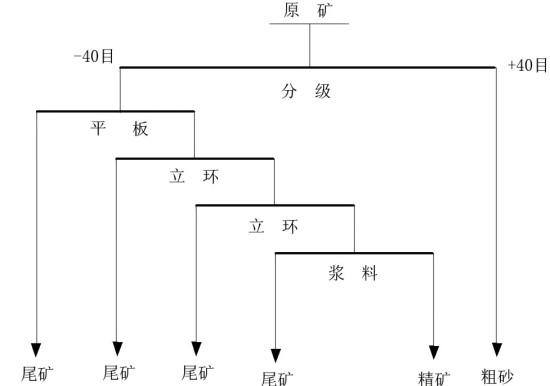

圖2 選礦試驗(yàn)流程

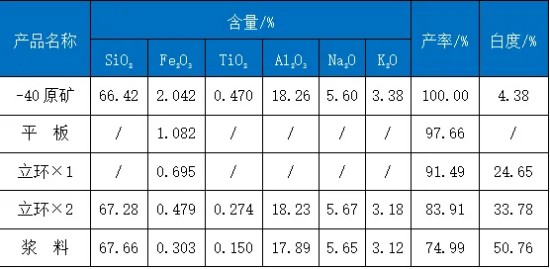

表2 選礦試驗(yàn)結(jié)果

原礦分級(jí)后經(jīng)平板+立環(huán)+立環(huán)+漿料磁選，得到產(chǎn)率74.99%、SiO2 67.66%、Fe2O3 0.303%、TiO2  0.150%、Al2O3 17.89%、Na2O 5.65%、K2O 3.12%、白度50.76%的精礦產(chǎn)品。

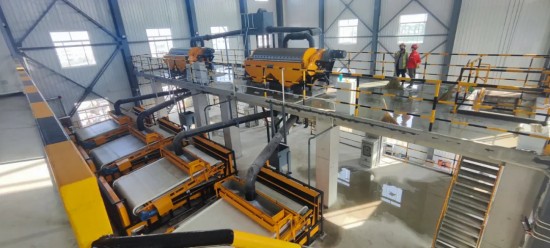

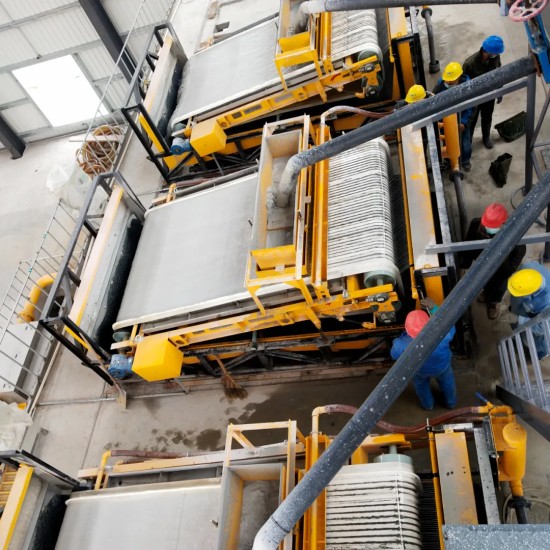

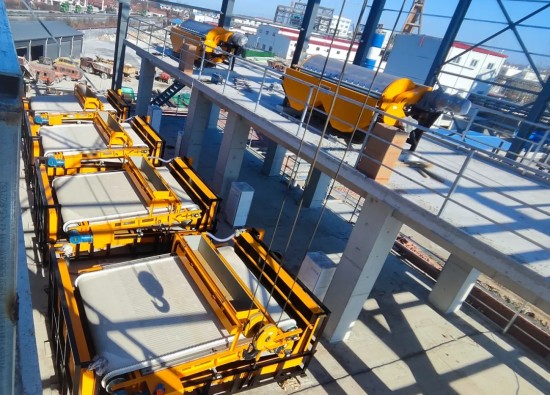

現(xiàn)場(chǎng)應(yīng)用
