全自動干法激光粒度儀測試報告解讀

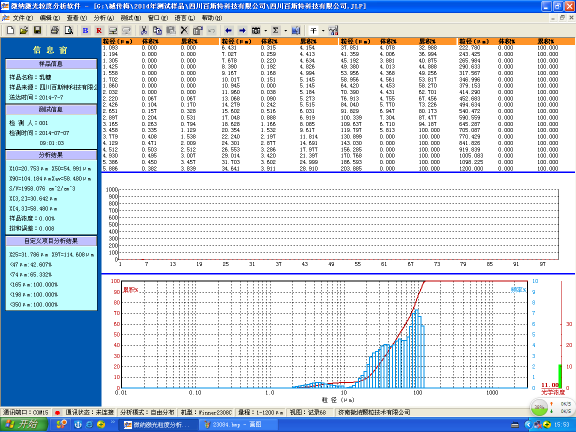

    測試區域分為測試數據區，光電探測器強度區，實時粒徑分布區，待檢測光強度穩定后，即可保存檢測數據，完成檢測過程。

    測試完畢后，根據需要選取記錄生成平均結果，系統形成分析記錄。

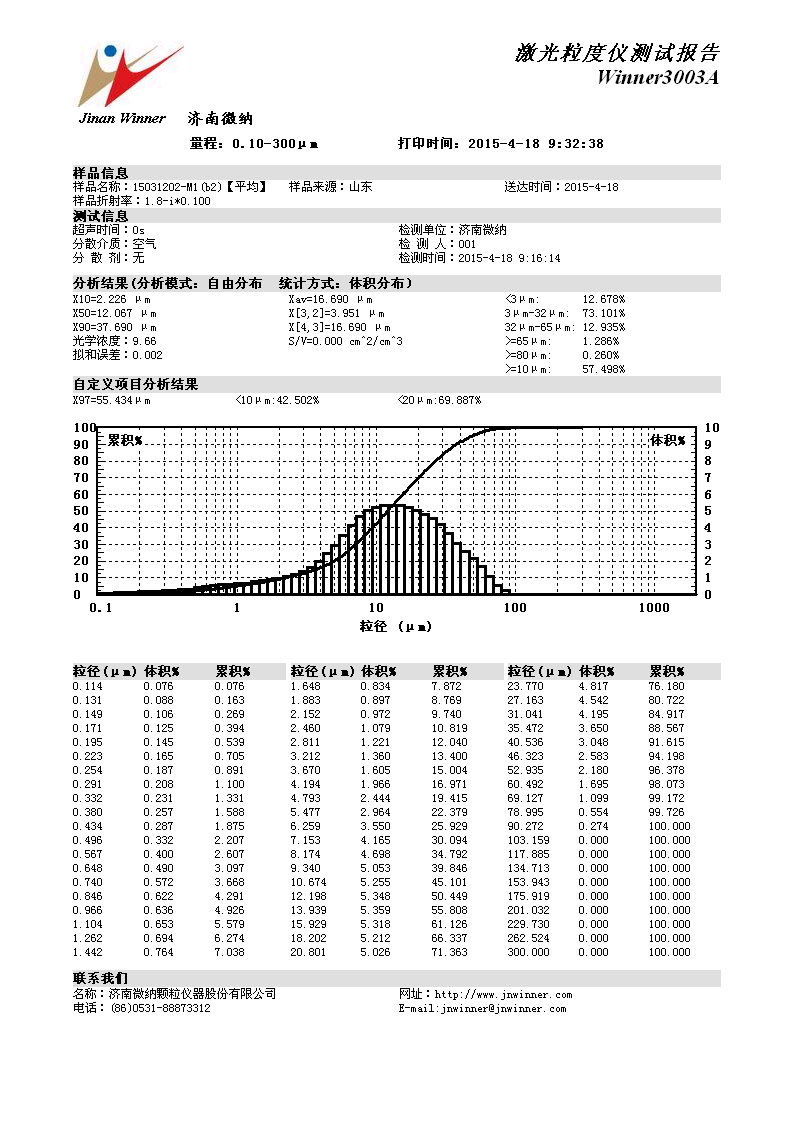

    測試報告基本說明：

    1.數據列表是分析圖表相對應的測試結果。

    2.X50：顆粒粒徑分布為50%的粒徑，即小于此粒徑的顆粒體積含量占全部顆粒的50%。

    3.X10：顆粒累計分布為10%的粒徑，即小于此粒徑的顆粒體積含量占全部顆粒的10%。

    4.X90：顆粒粒徑分布為90%的粒徑，即小于此粒徑的顆粒體積含量占全部顆粒的90%。    5.S/V：體積比表面積，即單位體積顆粒的表面積。

    6. 自定義項目分析結果：用戶根據需要自行添加的分析項目，添加該分析項目后，軟件自動顯示出結果。

    7.X[4，3]：體積平均粒徑，是粒徑對體積（或重量）的加權平均，同上述Xav。

    8.擬合誤差：能譜數據向粒度分布數據轉換時產生的計算誤差。

    9.X[3，2]：表面積平均粒徑，是粒徑對表面積的加權平均，又稱索太爾平均徑。

    10.粒度分布圖表說明：右列是某一區間的體積百分比，對應的是起伏的直方圖（或曲線圖）。左列是體積累計百分比，對應的是上升趨勢的曲線圖。橫向是粒徑值，該數值呈對數分布。

    11.Xav：顆粒群的平均粒徑。

    工具：Winner3003激光粒度儀主機1臺吹氣球1個

    加密狗1個擦鏡紙3本

    專家系統軟件1套毛刷1把

    空壓機（中美合資）1臺PU管Φ81根

    冷干機1臺取樣小勺1把

    收塵器（德國進口）1臺硅膠管1根

    金剛砂1袋2A保險管5個

    通訊線1根保修卡1份

    電源線2根合格證1份

    螺絲刀3把扳手2把

    負壓表1個說明書1份

    微納干法激光粒度儀測試采用空氣作分散介質，利用高精度喂料裝置，配合紊流分散原理和專利粉料噴射泵，保證樣品被充分分散。適用于任何干粉物料，特別是和水發生化學反應以及在液體中發生形狀變化的粉料，與濕法相比具有相同的準確度和重復性。

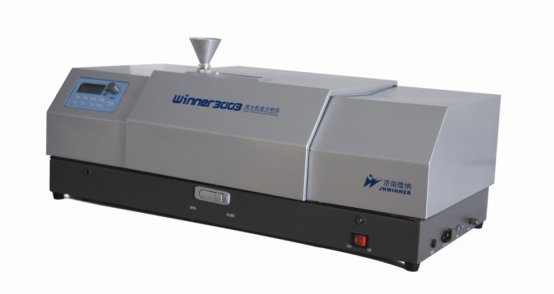

    Winner3003干法激光粒度儀適用于任何干粉物料，對于在形狀變化及損失的如中草藥、磁性材料、液體中會發生化學反應、以及分布比較寬且顆粒較大的粉末行業更具有獨特的適用性和實用性。

    具有極高地準確度和重復性，可用于研究機構和企業的科學研究、新品開發、產品檢測和質量控制。  采用設計合理的結構和新一代分散器件，分散效果達到同類儀器一倍以上。采用MIE氏散射原理作為理論基礎，配合高穩定性的He-Ne激光器與高靈敏度的環式光電探測器，會聚光傅立葉變換光路，保證了測試結果的重復性和準確性。適用于水泥、化工產品、陶瓷、煤粉、炸藥、石墨碳酸鈣、藥品、染料、顏料、填料、粉塵、添加劑、農藥、催化劑、、感光材料、燃料、金屬與非金屬粉末、高嶺土及其他粉體行業，

    Winner3003激光粒度分析儀系光機電算相結合的高新技術產品，?最合理的結構設計：采用樣品分散系統與光學探測系統巧妙結合，大大縮短了噴射管道，最大限度減少 了管道磨損，消除了物料的二次污染，而且有效利用了紊流動能，提高了分辨率。獨家專利技術，顯著提高測試分辨率采用會聚光傅里葉變換專利技術，不僅克服了透鏡孔徑對散射角的限制，在有限的空間內實現量程的大范圍擴展，并添加多個輔助集成光電探測器，能有效采集測試量程所對應的各個角度的散射光，實現全量程內的測試準確度和可靠性。

    技術參數：

    規格型號Winner3003A

    通道數40

    測試范圍0.1-300μm

    測試速度<1min/次

    執行標準Q/0100JWN001-2013，GB/T19077.1-2008，ISO13320-1:1999

    重復性誤差<1%（國家標準樣品D50值）

    準確性誤差<1%（國家標準樣品D50值）

    分散方法干法紊流分散模式

    激光器參數高性能He-Ne激光器  λ= 632.8nm,  p>2mW

    體積850mm×380mm×240mm

    操作模式手動 / 全自動操作模式可切換

    空壓機氣源壓力0.1-0.8MPA連續可調

    重量50Kg

    統計方式體積分布和數量分布，以滿足不同行業對于粒度分布的不同統計方式空壓機具有空氣粉塵過濾功能

    軟件功能分析模式包括自由分布、R-R分布和對數正態分布、按目分級統計模式等，滿足不同行業對被測樣品粒度統計方式的不同要求。

    統計比較可針對多條測試結果進行統計比較分析，可明顯對比不同批次樣品、加工前后樣品以及不同時間測試結果的差異，對工業原料質量控制具有很強的實際意義。

    智能操作模式具有智能操作模式，可以自動控制測試進程步驟，多語言支持中英文語言界面支持，還可根據用戶要求嵌入其他語言界面。

    不但減輕測試人員的工作量，而且由于無人為因素干擾，測試結果的重復性更好。

    自定義分析用戶自定義分析參數，根據粒徑求百分比、根據百分比求粒徑或根據粒徑區間求百分比， 測試報告測試報告可導出Word、Excel、圖片（Bmp）和文本（Text）等多種形式的文檔，滿足在任何場合下查看測試報告以及科研文章中引用測試結果。以滿足不同行業對粒度測試的表征方式。

    售后承諾：

    1.軟件終生免費升級：同型號軟件終生免費升級。

    2.售后保障服務：我公司產品均提供免費上門安裝調試，1個月內出現質量問題或達不到技術要求即無條件退換，超過保修期的產品終生維護，承諾零配件更換只收成本費。兩年內無條件免費上門維修（省內24小時，國內48小時到現場）。

    3.免費附加服務：聯測活動校準儀器：每年舉辦聯測活動，收集客戶測試數據并進行儀器校準。

    4.人員培訓服務：需方操作人員免費培訓，并不定期舉辦測試培訓班，集中講授操作技巧，幫助提高需方操作人員的測試水平。

    濟南微納顆粒儀器股份有限公司（ 證券名稱為：“微納顆粒”，證券代碼為：430410。）公司的前身為山東建材學院顆粒測試研究所，研究激光粒度測試技術自1982年承擔國家七五科技攻關項目開始，至今已有30余年的歷史。是集研發、生產、銷售顆粒測試相關儀器設備于一體的高新技術企業，研制的便攜式、臺式、干粉等系列的激光粒度儀均代表了國內同行業內最高水平，多年來濟南微納以先進的科技實力及過硬的產品質量，為中國科學學院、山東省科學院、北京大學、清華大學、上海交通大學等高校科研院所、及中國石化勝利油田有限公司、鞍鋼集團、立邦涂料有限公司、中國民用航空總局等各行業的龍頭企業提供技術支持與服務，獲得了廣大用戶的好評。

任中京教授，微納公司董事長、首席專家任中京教授，從事激光顆粒分析理論與技術研究工作30年有余。1995年被評為教授。濟南大學研究生導師。期間主持并完成國家省部科技攻關項目4項。在國際顆粒學研究領域享有很高聲譽。
