關(guān)鍵詞：BSA、流動(dòng)模式、高分辨率粒徑測(cè)試

傳統(tǒng)納米粒度儀基于動(dòng)態(tài)光散射技術(shù)，使用一束激光照亮樣品，通過(guò)光電檢測(cè)器檢測(cè)懸浮在液體中顆粒的布朗運(yùn)動(dòng)造成的散射光的波動(dòng)。原始的散射光光強(qiáng)隨時(shí)間的波動(dòng)信號(hào)通過(guò)相關(guān)性計(jì)算得到體系的相關(guān)曲線，進(jìn)而通過(guò)不同的數(shù)學(xué)模型，如累積法或者多指數(shù)法得到顆粒的粒徑和粒徑分布。納米粒度儀廣泛采用比色皿測(cè)試模式（文獻(xiàn)中常稱(chēng)作batch mode），對(duì)于寬分布樣品的粒徑分布分辨率較低，且分布結(jié)果極度依賴(lài)于算法，極限分辨只能達(dá)到區(qū)分粒徑相差2.5-3倍的窄分布單獨(dú)組分，這極大地限制了粒徑分布結(jié)果的定量性。

動(dòng)態(tài)流動(dòng)模式通過(guò)與前端分離設(shè)備相連接使用，分別檢測(cè)每一個(gè)流出組分的粒徑，原則上講每一個(gè)流出組分都是單分散或接近單分散的，再通過(guò)濃度檢測(cè)器得到的信號(hào)，就得到了不依賴(lài)于算法的真實(shí)粒徑分布，其分辨率可以達(dá)到或者優(yōu)于1.2倍粒徑分辨率。

在本應(yīng)用中，我們將BeNano主機(jī)與SEC前端相連接，檢測(cè)了BSA的粒徑和粒徑分布信息。

原理和設(shè)備

采用丹東百特儀器有限公司的BeNano 180 Zeta Pro納米粒度及Zeta電位分析儀，儀器使用波長(zhǎng)671 nm，功率50 mW激光器作為光源，在173°進(jìn)行光散射信號(hào)收集。測(cè)試使用了27μL 低容量流通池作為樣品池。利用BFC-1信號(hào)采集器收集前端SEC設(shè)備的示差折光檢測(cè)器的輸出。

樣品制備和測(cè)試條件

在PBS緩沖溶液中，配置濃度為5mg/mL的BSA溶液，通過(guò)前端SEC（含有RI檢測(cè)器）進(jìn)行進(jìn)樣，分離。分離后的樣品組分逐一進(jìn)入BeNano進(jìn)行粒徑檢測(cè)。

測(cè)試結(jié)果和討論

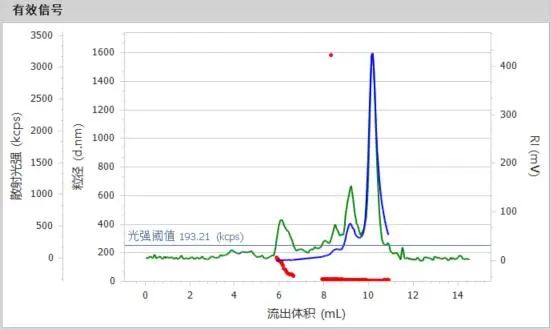

圖1. BSA樣品光強(qiáng)、RI和粒徑流出曲線

由圖1中流出曲線可以看出，BSA流出曲線為多峰曲線。較早的流出峰（6分鐘左右）為團(tuán)聚物峰，8-10分鐘為被分離的寡聚體峰。由于最后一個(gè)主峰為BSA的單體峰，可以依次推測(cè)出之前的峰分別為二聚體、三聚體和四聚體峰。主峰面積較大，說(shuō)明大部分蛋白為單體。由粒徑流出曲線（紅點(diǎn)）可以看出，檢測(cè)到的粒徑從大到小逐漸流出，這與SEC分離的原理相一致！這既證明了前端SEC對(duì)于樣品分離效果良好，也證明了BeNano作為SEC的一個(gè)檢測(cè)器，有效得到了各個(gè)流出組分的粒徑信息。

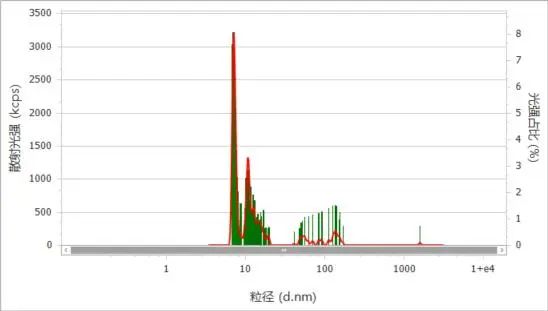

圖2.BSA樣品柱狀光強(qiáng)分布曲線

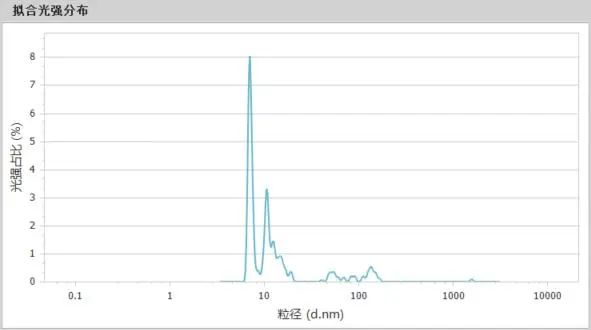

圖3.BSA樣品光強(qiáng)分布曲線連線圖

圖2和圖3中，將色譜流出曲線轉(zhuǎn)化為粒徑光強(qiáng)分布曲線，可以通過(guò)曲線中看出明顯被分離的寡聚體粒徑，其中單體為7.16nm，這與BSA理論單體尺寸（~7nm）具有極好的符合度。其他組分的尺寸和面積列于表1中。

表1. BSA分布峰結(jié)果

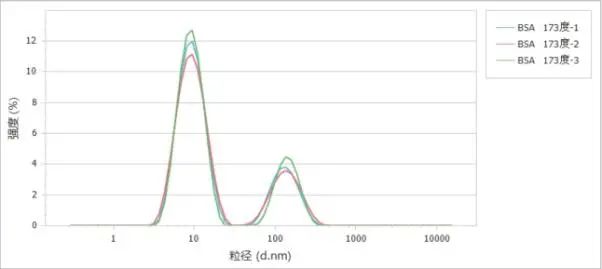

圖4.單機(jī)模式BSA樣品光強(qiáng)分布曲線圖

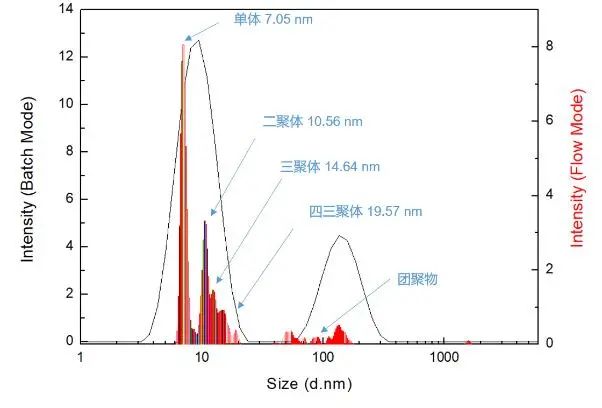

圖5. 單機(jī)測(cè)試（連線圖）和流動(dòng)模式測(cè)試（柱狀圖）粒徑光強(qiáng)分布曲線

通過(guò)圖4單機(jī)模式檢測(cè)的BSA溶液粒徑光強(qiáng)分布圖可以看出，單機(jī)模式下僅能分辨出兩個(gè)峰，通過(guò)圖5的BSA流動(dòng)模式和單機(jī)模式檢測(cè)結(jié)果可以看出，流動(dòng)模式可以將多個(gè)混合的組分分辨出來(lái)，極大的提升了粒徑測(cè)試的分辨率。其中在小粒徑峰內(nèi)成功的辨認(rèn)出粒徑差別極小的寡聚體組分。

結(jié)論

BeNano流動(dòng)模式是將BeNano作為一個(gè)檢測(cè)器與前端分離裝置連用的測(cè)試模式，其目的是為了有效提升樣品粒徑測(cè)試的分辨率。在這個(gè)應(yīng)用報(bào)告中，我們通過(guò)檢測(cè)BSA樣品，展示了BeNano流動(dòng)模式的檢測(cè)能力，充分證明了其在高分辨率粒徑測(cè)試領(lǐng)域的發(fā)展?jié)摿Α?/p>
