中國粉體網訊 在如今的電子設備越來越輕薄、性能越來越強大的背后，隱藏著許多精密的制造技術，玻璃基板通孔填充技術就是其中不可或缺的一環。簡單來說，當我們在玻璃基板上打好通孔（也就是TGV）后，需要用特殊材料把這些小孔填滿，才能實現電子信號的順暢傳遞。這個“填縫”過程看似簡單，卻是決定電子設備性能和體積的關鍵步驟。目前主要有兩種填充方法，金屬電鍍填充和導電膏填充，它們各有妙招，也各有挑戰。
金屬電鍍填充：像“蓋樓”一樣填滿小孔
金屬電鍍填充的原理有點像“蓋樓”，先在通孔內壁鋪一層“地基”，再一層層往上“蓋”金屬，直到把小孔填滿。這層“地基”叫金屬種子層，通常用銅或鎳制成，就像給墻壁刷一層底漆，能讓后續的金屬更好地附著。制作種子層常用的方法有兩種：物理氣相沉積（PVD）和化學氣相沉積（CVD），它們能讓金屬均勻地貼在玻璃孔壁上。
接下來就是電鍍過程了，把玻璃基板放進含有金屬離子的溶液里，通上電流后，金屬離子會像被磁鐵吸引一樣，在種子層表面慢慢析出金屬，從底部往上一點點填滿通孔。這種“自下而上”的填充方式很考驗技術，必須確保沒有氣泡或空洞，否則會影響信號傳輸。也正因如此，這個過程往往耗時較長，成本也相對較高。

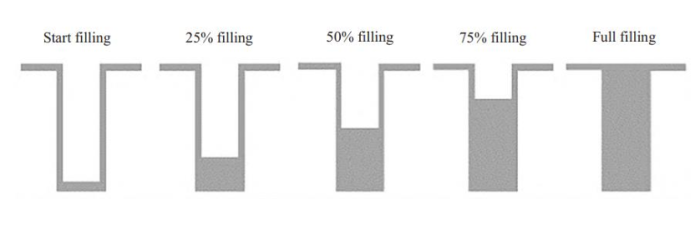

自下而上填充過程 來源：《玻璃通孔三維互連鍍銅填充技術發展現狀》（紀執敬等）
近些年大量學者投入到電鍍填充的研究中，Ｗu(yù)等探討了通過銅電鍍填充錐形TGV的工藝。研究表明，在150Ａ/m2電流密度下，通過抑制劑、加速劑和平整劑的協同作用，能夠在1.5h內實現快速且無空隙的填充，同時獲得光滑均勻的表面。不過，隨著電流密度的增加，也需要注意過早密封和孔隙產生的可能性。Wang等提出了一種基于雙面銅電鍍部分填充TGV的工藝，發現形成的Ｘ形部分填充TGV和再分布層結構在溫度循環測試中表現出優異的熱穩定性，直流電阻僅增加1.3%。該工藝簡化了流程，提高了TGV的熱機械可靠性，并成功應用于MEMS靜電開關的真空封裝。Lai等提出了一種使用銀納米線導電復合材料作為種子層，通過直接電鍍實現TGV金屬化的新方法。該方法可以在玻璃上形成具有強黏附性的均勻銅層，且具有低成本和簡化工藝的優勢。
總的來說，金屬電鍍填充的最大優勢是導電性好、工藝成熟，能確保通孔結構完整，因此成為目前的主流方法。但如何進一步縮短時間、降低成本，仍是工程師們努力的方向。
導電膏填充：像“擠牙膏”一樣填滿縫隙
如果說金屬電鍍填充像“蓋樓”，那導電膏填充就像“擠牙膏”，把特制的導電膏直接擠進通孔，固化后形成導電路徑。導電膏里主要含有銀、銅等導電顆粒，以及環氧樹脂或有機聚合物這樣的“黏合劑”，既能導電，又能牢牢粘在玻璃上。
這個過程看似簡單，實則步驟不少，首先要對通孔內壁進行表面處理，比如打磨或涂底漆，讓導電膏能更好地附著；然后用絲網印刷、注射填充或印刷涂覆等方法把導電膏擠進孔里；為了避免氣泡，還常常借助真空環境來填充，確保膏體分布均勻；最后通過加熱、紫外線照射或化學處理讓導電膏固化，形成穩定的“導線”，固化后還要打磨拋光，讓表面平整，方便后續封裝。
兩種技術的對比與未來方向
金屬電鍍填充和導電膏填充各有千秋，金屬電鍍的導電性更優，結構更穩定，適合對性能要求高的場景，但成本和耗時較高；導電膏填充工藝簡單、成本低，適合大規模生產，但導電性和長期可靠性稍遜。
隨著電子設備向“更薄、更小、更快”發展，這兩種技術都在不斷優化。比如金屬填充中，部分填充和新材料種子層的應用正在降低成本；導電膏填充則通過改進配方和設備，努力提高導電性和可靠性。未來，或許還會出現結合兩者優勢的混合技術，讓玻璃基板通孔填充既高效又低成本，為微型電子設備的發展注入新動力。
參考來源:
張興治.芯片封裝用玻璃基板通孔加工和填充技術
紀執敬.玻璃通孔三維互連鍍銅填充技術發展現狀
Wu.Synergistic effect of additives on filling of tapered TGV vias by copper electroplating
Wang.Partially filled TGV based on double sides cu conformal electroplating process for MEMS vacuum packaging
Lai.Directly electroplated metallization on through glass via (TGV) using silver nanowires conductive composite as seed layer
