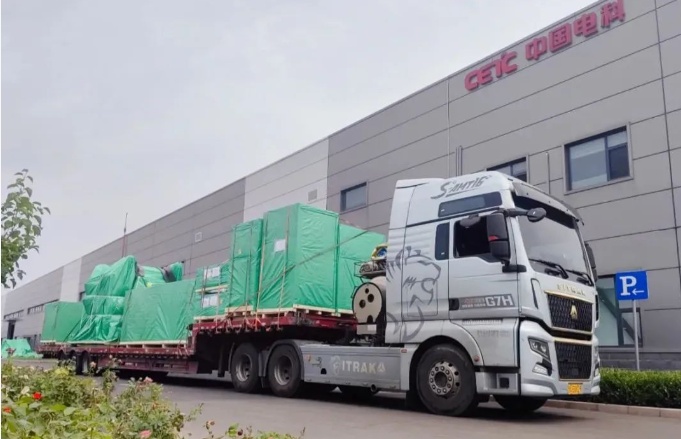

中國粉體網訊 6月19日，電科裝備山西中電科公司自主研制的臥式碳化硅化學氣相沉積裝備順利發往客戶現場，標志著電科裝備的涂層設備“單項冠軍”培育計劃實現新突破，邁出了公司拓展新市場領域的重要一步。
本次發貨的設備是山西中電科公司采用全新設計理念開發的第三代臥式碳化硅化學氣相沉積裝備，其結構設計與工藝技術均由公司自主研發。設備采用高精度溫控系統，可將石墨基體溫差精準調控在1℃以內，確保工藝過程穩定；利用CFD數值模擬技術對裝備結構和工藝參數進行優化調整，有效提升了生產質量與效率。
經過多次工藝優化調試，設備可順利實現涂層制品純度≥99.9999%，碳化硅涂層制品厚度100μm±10%，主要晶型、晶向、硬度等關鍵技術指標達到國內領先水平。
涂層的物理和化學特性對耐高溫和耐腐蝕有嚴格的要求，直接影響到產品的良率和壽命。SiC材料具有高強度、高硬度、低熱膨脹系數以及良好的導熱性能，是一種重要的高溫結構材料和高溫半導體材料，應用于石墨基座，其優勢在于：
1)SiC耐腐蝕，能夠對石墨基座進行全面包裹，并且致密性好，避免被腐蝕氣體損害。
2)SiC高導熱率，與石墨基座結合強度高，保證在經歷多次高溫低溫循環后，涂層不易脫落。
3)SiC具有較好的化學穩定性，避免涂層在高溫且具有腐蝕性的氣氛中失效。
此外，不同材質的外延爐需要不同性能指標的石墨托盤，石墨材料的熱膨脹系數匹配要求適應外延爐生長溫度，例如碳化硅外延生長的溫度較高，需要熱膨脹系數匹配度高的托盤。SiC的熱膨脹系數與石墨的熱膨脹系數相差很小，適合作為石墨基座表面涂層的首選材料。
半導體設備在半導體產業中扮演著至關重要的角色，是芯片制造的“硬核工具”，而為這些硬核工具所需的關鍵部件涂上涂層“外衣”的設備可謂“幕后英雄”，是整個半導體產業鏈中不可或缺的組成部分。山西中電科公司自主研發的碳化硅化學氣相沉積裝備，就是執行這一涂層工藝的關鍵設備。
據悉，山西中電科公司將堅持技術創新，利用已有技術積淀，繼續研發碳化鉭化學氣相沉積裝備、熱解石墨氣相沉積裝備、碳化硅塊體氣相沉積裝備等，持續擴大產品矩陣。同時，下一步，山西中電科公司將繼續落實“單項冠軍”培育計劃，持續深化技術創新，穩步提升產品性能和服務質量，進一步擴大電科裝備的科研優勢與市場競爭力。
