中國粉體網訊
高熵合金的誕生與核心特性

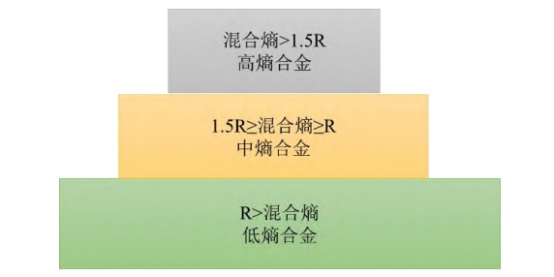

高熵合金（High-entropy alloys, HEAs）是21世紀材料科學領域的重大突破，其定義為由5種及以上金屬元素以等原子比或近等原子比組成的多主元合金系統。與傳統合金以單一元素為主的設計理念不同（如鋼鐵以鐵為基體），這種"去中心化"的合金設計策略通過極高的混合熵（通常≥1.5R，R為氣體常數）抑制金屬間化合物的形成，轉而形成簡單的固溶體結構（BCC、FCC或HCP）。這種顛覆性設計源自中國臺灣學者葉均蔚團隊2004年的開創性研究，他們發現多元素混合時高熵效應可穩定固溶體相，由此開啟了"合金設計新時代"。
高熵合金材料的四大核心效應：
1. 高熵效應：當元素數≥5時，混合熵超過傳統合金的1.61倍，有效抑制相分離。如CoCrFeNiMn合金的混合熵達1.61R，遠超不銹鋼的0.69R。
2. 晶格畸變：多元素原子尺寸差異引發晶格畸變，賦予材料超高強度和電阻率。例如AlCoCrFeNi合金的硬度可達HV 800，是316L不銹鋼的3倍。

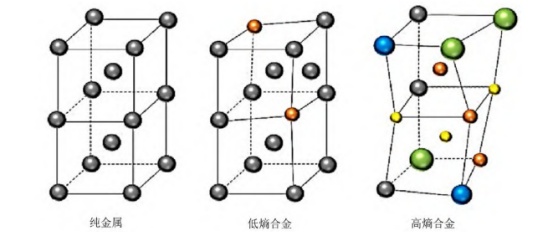

純金屬、低熵合金與高熵合金晶格結構對比
3. 遲滯擴散：多組元協同作用使原子擴散激活能提升30%-50%，顯著提高高溫穩定性。VNbMoTaW合金在1600℃仍保持400MPa屈服強度。

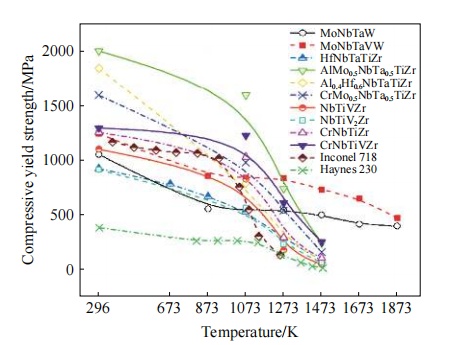

高熵合金與傳統高溫合金的壓縮屈服強度與溫度的關系
4. "雞尾酒"效應：多元素協同產生超疊加性能，如FeCoCrNiAl合金兼具18%延伸率和1.2GPa抗拉強度，突破傳統合金"強度-塑性"倒置困境。
高熵合金的制備方法
高熵合金的制備技術是決定其微觀結構與性能的核心環節，近年來隨著材料加工技術的進步，其制備方法已形成固態、液態、氣態三大類別的多元化體系，并逐步向智能化、精密化方向發展。
1. 真空電弧熔煉
作為高熵合金制備的經典方法，真空電弧熔煉通過電極放電產生高溫（可達3000℃以上），使難熔金屬（如W、Ta、Nb等）在惰性氣氛中熔融混合。此方法尤其適用于制備高熔點（>2000℃）的難熔高熵合金，例如Senkov團隊制備的WMoNbTaV合金在1600℃下仍保持400MPa以上的壓縮屈服強度。但該方法存在元素偏析風險，需通過反復熔煉（通常5-6次）提升成分均勻性。

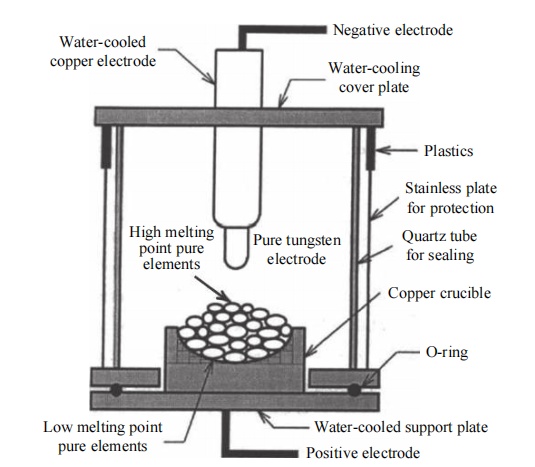

電弧爐熔煉原理
2. 感應熔煉與激光熔覆
感應熔煉利用電磁渦流效應實現金屬熔化，相較于電弧熔煉具有更低的氧化風險，特別適合制備Al、Ti等活性元素含量較高的合金。北京科技大學團隊采用該技術制備的AlCoCrFeNi合金，其成分均勻性優于電弧熔煉產品。激光熔覆技術則通過高能激光束（功率密度達104-106 W/cm²）實現粉末與基體的快速熔凝，可制備梯度化高熵合金涂層。
3. 粉末冶金法
該技術包含機械合金化與燒結兩大核心環節。高能球磨過程中，金屬粉末在碰撞能量（通常>10 J/g）作用下發生冷焊-破碎循環，形成納米級（<100nm）復合粉末。郭文晶團隊通過機械合金化結合放電等離子燒結制備的NbMoTaWV合金，晶粒尺寸僅為傳統熔煉法的1/50，硬度提升至HV 1500。但該工藝存在粉末污染（氧含量<200ppm需嚴格控制）和團聚難題，目前佛山市鋮豐材料公司已實現WMoTaNbV等球形粉末的工業化生產，氧含量控制在0.05%以下。
4. 增材制造技術
選擇性激光熔化（SLM）和電子束熔化（EBM）等3D打印技術，通過分層堆積（層厚20-100μm）和超快冷卻（103-106 K/s）制備復雜結構件。西北工業大學采用SLM技術制備的AlCoCrFeNi合金，冷卻速率達1000℃/s時形成納米析出相，抗拉強度較鑄態提升85%。該技術還可實現多材料一體化打印，如梯度高熵合金構件在航空航天領域已進入工程驗證階段。
5. 磁控濺射法
在真空腔室（壓力<10-3 Pa）中，利用氬離子轟擊靶材（濺射速率約1-10 nm/s）沉積納米薄膜。張勇教授團隊開發的NbTiAlSiWxNy薄膜厚度可控在0.1-5μm，顯微硬度達40 GPa，摩擦系數低至0.15，已成功應用于航空發動機葉片防護。該技術雖成本較高，但能實現原子級成分調控，在微電子器件領域潛力巨大。

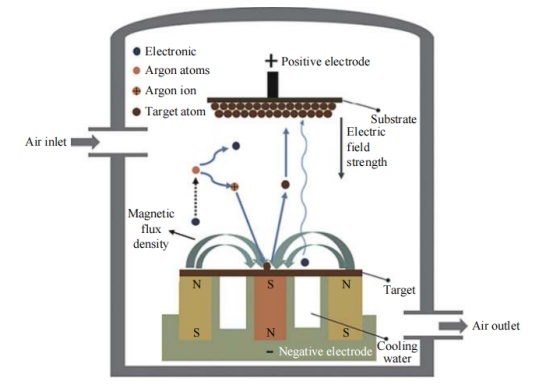

磁控濺射原理圖
6. 分子束外延（MBE）
在超高真空（<10-8 Pa）環境下，通過精確控制原子束流（精度達0.01ML/s）實現單原子層沉積。美國勞倫斯實驗室利用MBE制備的FeCoNiCrMn高熵合金超晶格薄膜，界面粗糙度<0.3nm，展現出反常霍爾效應增強現象，為新型自旋電子器件開發提供可能。
高熵合金的性能優勢與突破性應用
1. 極端環境材料
在航空航天領域，NiCoCrAlY高熵涂層使渦輪葉片耐溫能力提升200℃，美國NASA已將其用于新一代發動機熱端部件。我國研發的TiZrHfNbTa輕質合金（密度6g/cm³）兼具1800MPa屈服強度和8%延伸率，成為空天飛行器結構件的理想選擇。
2. 生物醫用突破
Ti-Zr-Nb-Ta-Mo系合金通過ISO 10993生物相容性認證，其楊氏模量（93GPa）與骨組織完美匹配，配合99.9%的抗菌率，已成功應用于3D打印定制化骨植入體。CoFeCrCuNi抗菌合金的耐腐蝕電流密度（3.66×10-9 A/cm²）較316L不銹鋼降低2個數量級。
3. 能源領域
在核工業領域，CrCoFeMnNi合金經氦離子輻照后硬化率僅為傳統鋼的1/5，美國洛斯阿拉莫斯實驗室已將其用于第四代核反應堆壓力容器。催化領域，FeCoNiCuPd高熵納米顆粒使電解水制氫過電位降低至32mV，效率提升40%。
4. 智能制造賦能
通過激光選區熔化（SLM）技術制備的AlCoCrFeNi合金，借助1000℃/s的超高冷卻速率獲得納米級析出相，強度較鑄態提升85%。西北工業大學開發的共晶高熵合金通過選區激光熔化實現50μm級精細結構，成功應用于精密模具制造。
結語
高熵合金通過多元素協同效應，實現了傳統材料難以企及的性能突破，正推動航空航天、生物醫療、新能源等領域的革新。隨著制備技術（如增材制造、高通量合成）和設計理論（如機器學習模型）的進步，其應用潛力將進一步釋放，這種"超級合金"有望在2030年前形成千億級市場規模，成為高端制造升級的核心驅動力。
參考來源：
宗樂，等：難熔高熵合金：制備方法與性能綜述
邢秋瑋，夏松欽，張新房，等：應用于航天材料的高熵合金研究進展
邱翔宇，等：選區激光熔化制備高熵合金的研究進展
張金鈺，等：3D過渡金屬高熵高溫合金的研究進展
中國粉體網
（中國粉體網編輯整理/留白）
注：圖片非商業用途，存在侵權請告知刪除！
