中國粉體網訊
王宏興，教授/博士生導師，西安交通大學電子物理與器件教育部重點實驗室主任，美國電氣學會（IEEE）、日本應用物理學會（JSAP）、日本電氣學會（IEEJ）、美國顯示學會（SID）和美國化學學會（ACS）委員、陜西省真空學會理事長。獲國家科技進步三等獎1項。近幾年，在Carbon、Appl Phys Lett、Diam Relat Mater、Optical Express、Laser & Photonics Reviews等國際著名期刊發表論文120余篇。申報相關國際、國內發明專利100余項，并逐步把專利上升為行業或國家技術標準。所在的學科為國家雙一流學科，2017年被評為國家A-學科。
研究方向
1. 大面積、高質量寬禁帶半導體材料的研究；
2. 電子器件級高質量寬禁帶半導體單晶薄膜及摻雜方法的研究；
3. 高溫、高效、大功率微波及電力電子器件的研究；
4. 基于寬禁帶半導體的傳感器和成像探測器的研究；
5. 新型化學氣相沉積（CVD）系統等關鍵設備的研制；
6. 微機電系統（MEMS）結構與器件；
7. 金剛石NV量子相干調控。
自主研發，從未停止
王宏興教授長期從事寬禁帶半導體材料、器件、設備的研發，早期曾在日本德島大學酒井士郎教授團隊參與氮化鎵MOCVD生長技術的研究，成功開發出單片和六片MOCVD，研發出了高亮度的氮化鎵LED，并被日本豐田合成等公司量產。
同時，參加了日本產、學、研聯合研發與量產大面積單晶金剛石襯底的項目，負責開發出兩種類型六種系列MPCVD設備和工藝，量產了1英寸單晶金剛石襯底。2013年9月以國家特聘專家回國在西安交通大學成立“寬禁帶半導體研究中心”，主要從事單晶金剛石設備、材料和器件的研發。實現寬禁帶半導體從材料生長、器件設計、性能表征整個平臺的建設。
MPCVD生長設備 圖源：西安交大官網
十年磨劍，打破封鎖
作為第三代半導體材料的代表，金剛石半導體又被稱為終極半導體。
“金剛石半導體具有超寬禁帶（5.45eV），高擊穿場強（10MV/cm）、高載流子飽和漂移速度、高熱導率（22W/cmK）等材料特性，以及優異的器件品質因子。” 西安交通大學王宏興教授介紹，“為此，采用金剛石襯底可研制高溫、高頻、大功率、抗輻照電子器件，克服器件的‘自熱效應’和‘雪崩擊穿’等技術瓶頸，在5G/6G通信，微波/毫米波集成電路，探測與傳感等領域發展起到重要作用。”
但是，全世界金剛石電子器件的發展都受限于大尺寸、高質量的單晶襯底的難題限制。
10年前，我國在大尺寸單晶金剛石方面的研發幾乎是空白。2013年，作為西安交大引進的國家級特聘專家人才，王宏興組建了西安交大寬禁帶半導體材料與器件研究中心，帶領團隊科研人員開始攻關，歷經10年潛心研發，目前已形成具有自主知識產權的金剛石半導體外延設備研發、單晶/多晶襯底生長、電子器件研制等系列技術，已獲授權48項發明專利。
王宏興教授（右三）與團隊成員在討論研發中的問題
2024年，西安交通大學王宏興教授團隊采用自主研發技術，成功實現2英寸異質外延單晶金剛石自支撐襯底的量產。

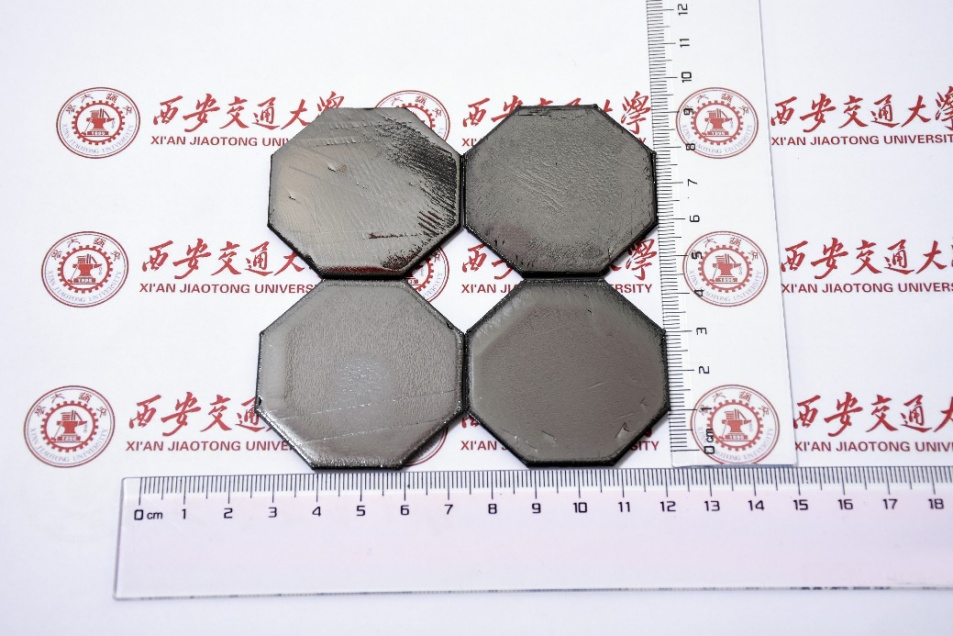

2英寸異質外延單晶金剛石自支撐襯底照片
“大尺寸單晶金剛石生產設備和高質量單晶金剛石襯底的制備技術，是我們需要攻克的關鍵技術，以打破國外的封鎖。” 王宏興如是說。
廣泛合作，促進量產
王宏興團隊采用微波等離子體化學氣相沉積（MPCVD）技術，成功實現2英寸異質外延單晶金剛石自支撐襯底的批量化，并通過對成膜均勻性、溫場及流場的有效調控，進而提高了異質外延單晶金剛石成品率。其襯底表面具有臺階流（step-flow）生長模式，可降低襯底的缺陷密度，提高晶體質量。XRD（004）、（311）搖擺曲線半峰寬分別小于91arcsec和111arcsec，各項指標已經優于國外最好的水平達到世界領先水平。
異質外延金剛石光學顯微鏡照片放大100倍放大500倍
王宏興帶領團隊在實驗室研發攻關的同時還與國內相關大型通信公司、中國電子科技集團相關研究所等開展金剛石半導體材料與器件研發應用的廣泛合作，促進了金剛石射頻功率電子器件、電力電子器件、MEMS等器件的實用性發展。
據了解，王宏興團隊生產的單晶金剛石器件已經廣泛應用于我國5G通訊、高頻大功率探測裝置產品中。
參考來源：
西安交通大學官網，中國科學報
（中國粉體網編輯整理/輕言）
