中國粉體網訊 目前，信息技術產業的發展已進入特大規模集成時代，物聯網、5G、人工智能等新興應用領域已進入快速發展階段。智能手機、手表以及電腦等諸多電子產品，早已成為我們生活里不可或缺的部分，然而，在這所有的背后，有一個起著關鍵作用的元件-芯片。
半導體的加工技術是芯片制造的基礎，也是國家高端裝備和先進制造技術水平的 重要標志之一。
半導體加工是從晶棒到單個芯片的過程，金剛石工具在這一過程中至關重要，如晶棒剪裁、晶圓減薄、劃片等。
單晶硅芯片制造流程簡圖

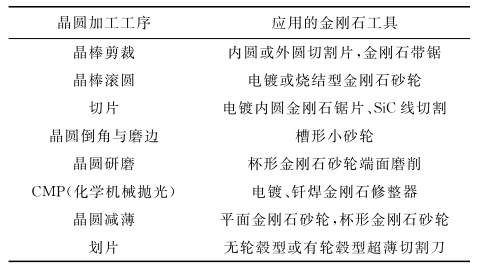

半導體硅晶圓加工應用的金剛石工具
前端工序中的金剛石工具

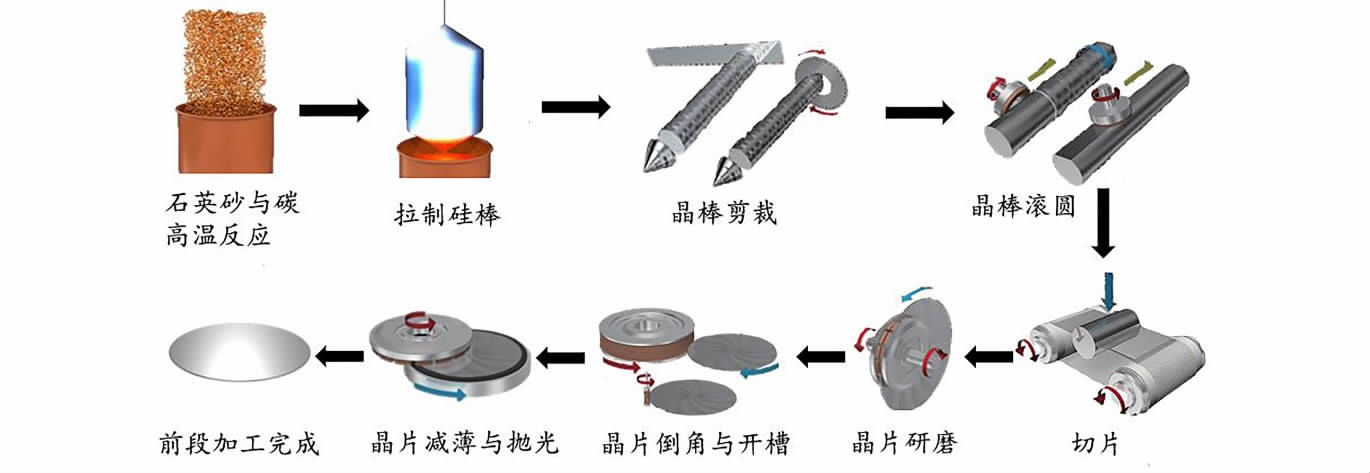

單晶硅半導體前端加工工序
單晶硅半導體材料的前端加工工藝及使用的金剛石工具如上圖所示，在200℃下，石英砂與碳發生置換反應得到單晶硅，后經直拉法或區熔法得到單晶硅棒。
晶棒剪裁：直拉法得到晶棒后，按不同產品要求，使用電鍍金剛石帶鋸或內圓切割刀片對其去頭裁尾。內圓或外圓切割效率低、材料損失率大、加工質量低，故目前多采用金剛石帶鋸來切割晶棒。
晶棒滾圓：已切除圓角的晶棒表面并非規則的圓柱形，需使用電鍍或燒結型金剛石杯形砂輪對晶棒滾圓，以達到所需直徑。
晶棒切片：晶棒切片的方法主要包括內圓切割和線切割，線切割相較內圓切割具 有效率高、切割直徑大及鋸痕損失小等優點。目前硅基半導體主要使用磨料線鋸切割加工方式，高速運動的鋼絲將磨料帶入切割區，形成磨料三體加工，把晶棒切割成硅片。
晶圓片研磨：切片會使晶圓表面損傷，為提高晶圓表面質量并去除表面損傷層，需使用杯形金剛石砂輪對硅片進行粗磨與精磨。
晶圓片倒角與磨邊：線切割得到的晶圓片邊緣有毛刺、棱角、裂縫或其它缺陷，通過槽形小砂輪與磨邊砂輪將晶圓銳利的邊緣修正成弧形，可有效減少和避免后續工序中晶圓發生崩邊的可能性。
晶圓片減薄與拋光：晶圓上電路層的有效厚度為5~10μｍ，約占90％的襯底材料是為了保證晶圓片在加工、測試和轉運中具有足夠的強度。因此，在保證晶圓具有一定強度的前提下，使用減薄砂輪控制晶圓片厚度，才能滿足下游企業對晶圓強度與厚度的要求。
后端工序中的金剛石工具

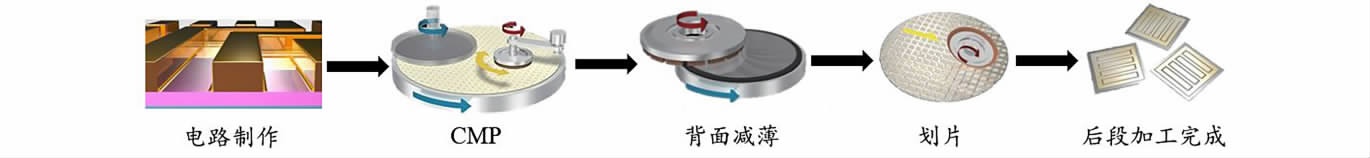

單晶硅半導體后端加工工序
電路制作：晶圓片經表面氧化、光刻與刻蝕加工后，晶圓內形成邏輯電路。
拋光：晶圓片由以上加工工序引起的損傷層必須由化學機械拋光（CMP）去除，化學機械拋光（CMP）還可對硬的陶瓷基體和軟的金屬進行高效、高質量拋光，拋光過程中拋光墊會形成磨光層，嚴重影響拋光效率和精度。因此，需要使用金剛石化學機械拋光墊修整器對拋光墊進行加工，以使拋光墊在工作時保持平坦的表面和正常的粗糙度。
背面減薄：晶圓內電路制作完成后，使用背面減薄砂輪減小晶圓厚度，減薄有利 于芯片的散熱提高其壽命和縮小體積。
劃片：企業為節約成本和提高效率，常在一塊晶圓上制作幾千個ＩＣ芯片陣列，先利用激光對晶圓表面預開槽，再利用劃片刀將單個芯片分離，以便于后續封裝工序。
晶圓的減薄與劃片在整個加工工序中至關重要，也是所有工序中對金剛石工具要求較高的環節。
未來發展方向
金剛石在半導體加工中的未來發展將包括以下幾個方向：
新型金剛石材料：研究和開發新型金剛石材料，如納米金剛石和摻雜金剛石，將進一步提升加工性能。納米金剛石具有更高的硬度和更好的分散性，適用于更精細的加工需求，而摻雜金剛石能夠改善某些特定加工性能。例如，摻硼金剛石能夠提高其電導率，適用于電氣應用中的精密加工。
技術進步：隨著半導體制造技術的發展，對加工精度和效率的要求不斷提高。金剛石加工技術將繼續向更高精度、更快加工速度和更高可靠性方向發展。例如，激光輔助金剛石加工和超聲波輔助加工技術有望提升金剛石在半導體制造中的應用效果。這些技術能夠通過增強金剛石工具的切削能力和降低加工過程中的熱積聚，提高整體加工性能。
應用領域擴展：金剛石技術不僅限于半導體加工，還可以擴展到其他高精度制造領域，如光電子器件、航空航天部件等。跨領域的技術融合將推動金剛石在新興應用領域中的發展。例如，金剛石工具在航空航天領域中的應用可以用于加工高強度合金材料，提高組件的耐用性和性能。
環境友好型技術：隨著環境保護意識的提升，金剛石加工技術也將向更加環保的方向發展。研究者們將探索減少金剛石加工過程中的廢料和能耗，開發低影響的加工方法，如綠色冷卻技術和可回收材料的應用。
參考來源：
1.DT半導體
2.閆志瑞等：半導體硅片制備技術及產業現狀.金剛石與磨料磨具工程
2.陳雷等：偶聯劑處理對金剛石樹脂砂輪磨削性能的影響.金剛石與磨料磨具工程
3.軒闖等：半導體加工用金剛石工具現狀.超硬材料工程
