中國粉體網訊 9月20日，上海百鈉召開了2023產品發布會，發布了天曦1號鈉離子電池電芯、百鈉1號、2號正極材料、百鈉鈉離子電池模組等鈉離子電池新產品。
據悉，天曦1號鈉離子電池電芯規格為BN32700-5Ah，充放電電壓范圍在2.0-4.4 V，具備優秀的高倍率放電能力，耐低溫性能，循環穩定。能廣泛應用于汽車啟動電源、兩輪車、低速車、干線物流車、便攜式移動電源等場景。
實測數據顯示，天曦1號鈉離子電池常溫5 C大電流超高倍率放電，容量保持率＞84 %；常溫1 C放電循環500次，容量保持率＞92 %；低溫-20 ℃，放電容量保持率＞80%；-30 ℃條件下放電容量保持率＞78%。且已經通過跌落、重物沖擊、針刺測試，電池均未起火、未爆炸。

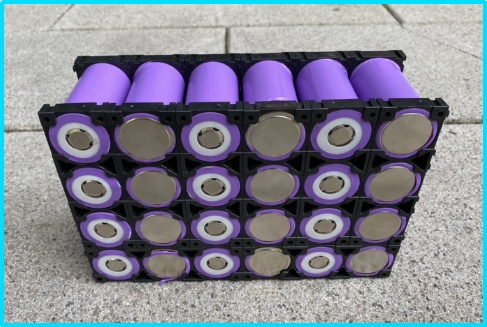

目前，采用“天曦1號”電芯的電池模組，已經在啟動電源、便攜式電源、電動二輪車電池模組等場景中得到示范應用。

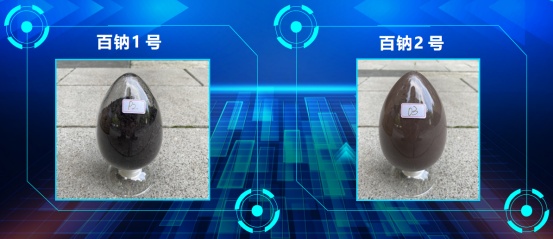

而百鈉1號、2號兩款正極材料新品中，百鈉1號正極材料屬P2型高穩定性高電壓正極材料，百鈉2號正極材料屬O3型高容量正極材料，己申請相關專利。
上海百鈉還透露，在聚陰離子型正極材料研究過程中，公司發現，框架結構能保證材料充放電過程中鈉離子快速擴散以及足夠的結構穩定性，目前，公司已經成功研發低成本雙聚陰離子材料——Na4Fe3(PO4)2P2O7（NFPP），該款材料可以通過傳統化學方法直接制備，比磷酸鐵鈉具有成本優勢，且比容量（129 mAhg -1）比焦磷酸鐵鈉高，具備性能優勢，在10 C循環4500圈后容量保持率為81 %。
在固態鈉電池核心材料與電池組裝方面，上海百鈉也取得了突破性進展，通過固相法合成NZSP（Na3Zr2Si2PO12），能獲得標準NASICON相的鈉離子固態電解質，致密度96 %，離子電導率達到5.5×10-4 S/cm。
鈉對稱電池電化學性能方面，低電流密度下，能實現2600小時循環。全電池性能方面，NZSP@NZSP/LE|NNFMO全電池初始放電比容量為148.96 mAh/g，在0.3 C下循環100圈，容量保持率約為60 %。倍率測試顯示在0.1 C~0.5 C下，放電比容量分別為145.8、130.57、116.81、113.73和105.72 mAh/g，展現良好倍率性能。
此外，上海百鈉還研發了新型煤基硬碳負極材料，該材料產品電化學性能優異，現階段比容量為為250mAhg -1，未來將有望達到300mAhg -1。
上海百鈉新能源科技有限公司（簡稱“上海百鈉”）成立于今年6月，是由“天域生態環境股份有限公司”控股，“杭州陽名新能源設備科技有限公司”參股的合資公司，是一家專注于研發和生產鈉離子電池的先進能源技術公司，業務涵蓋多個領域，包括動力型、儲能型、消費型和其他應用場景的電池產品。
目前已在杭州建成300MW的鈉離子電池圓柱32700電芯小產線，鈉離子電池已進入小批量試生產階段，并提供用戶進行試裝試用，產品通過專業研究機構的測試性能優異，主要性能指標均已達國內先進水平。
同時，公司擁有完整的正極材料合成實驗室，能夠完成從設計、合成到測試的完整流程。大型輥道窯、高混機已經就位，小產線具備500噸/年的正極材料生產能力。
公司初步計劃2023年四季度開始著手建設鈉離子電池材料工廠、鈉離子電芯工廠、電池Pack工廠等。一期擬建設8000噸正極材料，1GWh鈉離子電芯，二期擴產至4GWh的電芯產能。
此外，公司希望通過積極布局，深耕鈉離子電池，形成完整的產業鏈；覆蓋正極材料、負極材料、電解質、電芯、電池Pack等，打造鈉離子電池產業生態圈。
（中國粉體網編輯整理/喬木）
注：圖片非商業用途，存在侵權告知刪除！
