中國粉體網訊 近日，國家標準化管理委員會牽頭發布了“關于印發《碳達峰碳中和標準體系建設指南》的通知”。《碳達峰碳中和標準體系建設指南》由國家標準化管理委員會、國家發展和改革委員會、工業和信息化部、自然資源部、生態環境部、住房和城鄉建設部、交通運輸部、中國人民銀行、中國氣象局、國家能源局、國家林草局十一個部委單位聯合發布，既表明了國家實現雙碳目標的決心，又向雙碳領域傳達了更豐富與更明確的產業利好信息。
《碳達峰碳中和標準體系建設指南》在碳減排標準子體系板塊第3點，專門就新型電力系統儲能領域做了標準建設的明確指示：儲能領域重點制修訂抽水蓄能標準，電化學、壓縮空氣、飛輪、重力、二氧化碳、熱（冷）、氫（氨）、超導等新型儲能標準，儲能系統接入電網、儲能系統安全管理與應急處置標準。
（來源：《碳達峰碳中和標準體系建設指南》）
二氧化碳儲能技術正式被列入該指南，一方面說明二氧化碳儲能技術已經得到了國家相關部委單位的認可，另一方面，也表明了國家對新型儲能技術持開放與鼓勵的態度。
其實在今年全國兩會期間，全國政協委員、中國科學院理化技術研究所研究員、民進中國科學院基層委員會主委張振濤便表示應加快推進“雙碳”目標下二氧化碳儲能技術研發與應用。張振濤認為，新型儲能技術已經成為解決可再生能源大規模并網、電網安全調度和用戶節能降碳問題的關鍵手段，但現有新型儲能技術如鋰電池、壓縮空氣儲能、液流電池等仍面臨著安全風險高、占地面積大、地理?xiàng)l件苛刻和投資成本較高等問題，從而導致我國儲能技術產業化發展仍需克服一系列問題。目前，新型儲能領域中我國具有“領跑”意義的先進技術還不多，亟需更多新型高效儲能技術參與到“百花齊放”的儲能市場創造價值。新型二氧化碳儲能是一種新型長時大規模物理儲能技術，具有儲能效率高、儲能密度大、占地面積小和投資成本低等優勢，對實現我國復雜電力系統的低碳轉型、碳減排承諾和社會可持續發展都具有重要的意義。
何謂二氧化碳儲能？
二氧化碳儲能是在壓縮空氣儲能和Brayton循環的基礎上提出的，以CO2作為儲能系統工作介質，通過多級絕熱壓縮與等壓加熱、多級絕熱膨脹和等壓冷卻等過程實現。

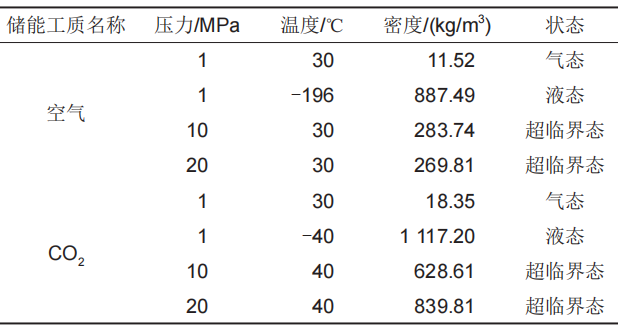

由于CO2臨界點（7.39MPa和31.4℃）相對空氣（3.77MPa和-140.5℃）容易達到，無毒、不易燃、安全等級為A1。且超臨界二氧化碳（S-CO2）具有優良的熱力學性質：黏度小、密度大、導熱性能好，系統寄生能耗也相對較低。基于常規儲能設計參數，下表展示了不同壓力和對應溫度下空氣和CO2的密度大小，可以看出，相同狀態和壓力下CO2儲存密度均大于空氣，其中液態儲存時最高，從而使得二氧化碳儲能系統具有較高的儲能潛力。
（來源：郝佳豪等，《二氧化碳儲能技術研究現狀與發展前景》）

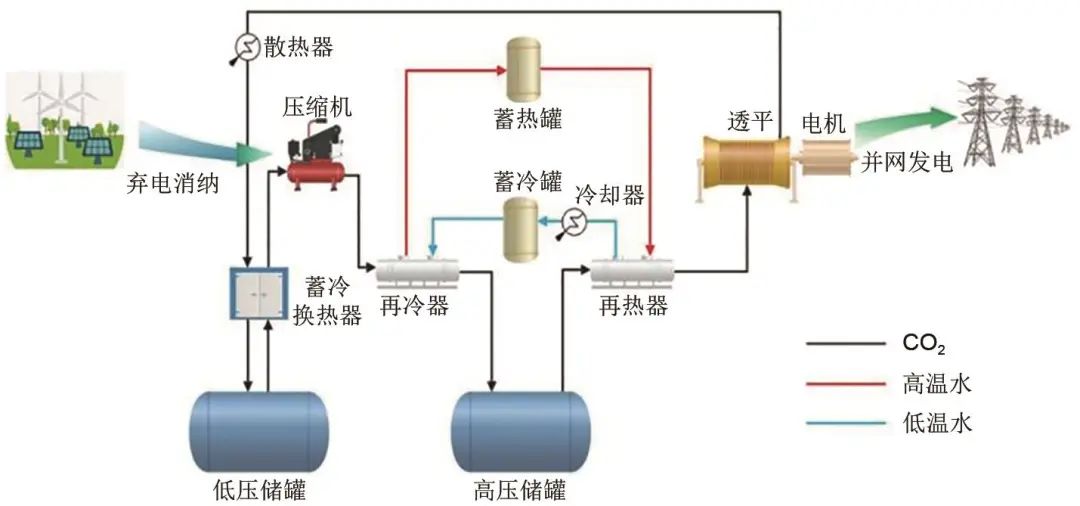

下圖展示了二氧化碳儲能系統的工作原理，系統主要由高、低壓儲罐，壓縮機，透平和蓄熱蓄冷單元組成；蓄熱蓄冷單元主要包括再冷器、再熱器、蓄熱罐和蓄冷罐。
（來源：郝佳豪等，《二氧化碳儲能技術研究現狀與發展前景》）
其工作原理可分為儲能階段和釋能階段兩個過程。儲能時，低壓儲罐中的低壓液態CO2經過蓄冷換熱器吸熱氣化，再經過(多級)壓縮機壓縮至超臨界狀態，同時通過再冷器吸收壓縮熱并通過蓄熱介質將熱量?jī)?chǔ)存在蓄熱罐中，最后將超臨界狀態CO2儲存在高壓儲罐中，即將電能以熱能和勢能形式儲存；釋能時，高壓儲罐中的超臨界CO2經過再熱器升溫，再進入透平中推動透平發電，同時再將再熱器出口的低溫蓄熱介質冷量?jī)?chǔ)存在蓄冷罐中，末級透平出口的CO2再經過冷卻器和蓄冷換熱器冷卻至液化狀態，最后儲存在低壓儲罐，即將熱能和勢能轉化為電能輸出。
二氧化碳儲能系統一般采用壓縮熱回收利用代替?zhèn)鹘y(tǒng)壓縮空氣儲能系統中的燃料補燃，避免了對化石能源的依賴；同時設置壓縮機與透平分布，從而能夠靈活控制系統儲能、調節釋能工況，減少機組啟停切換時間；二氧化碳儲能系統中多采用多級壓縮和多級膨脹，最大儲能壓力可達20～25MPa，同時通過中間冷卻和中間再熱使壓縮機和透平近等溫運行，提高了系統循環效率；二氧化碳儲能系統可根據可再生能源消納、電網調峰調頻、用戶側削峰填谷等應用場景，滿足數小時甚至數十天的儲能周期需求，且具有較長運行壽命。
二氧化碳儲能產業步入加速階段
去年8月底，中國首個“新型二氧化碳儲能驗證項目”在四川德陽東方汽輪機廠區內正式投入運行。該項目是全球單機功率最大、儲能容量最大的首個二氧化碳+飛輪儲能示范項目，也是四川省2022年世界清潔能源裝備大會八大示范應用場景之一。項目占地18000㎡，儲能規模10MW/20MWh，由陜西化建設備制造公司承建，由百穰新能源、海螺集團、東方電氣、西安交通大學聯袂打造。該項目的建成，標志著這一新型儲能技術在我國實現了工程應用的巨大飛躍。
（來源：中國東方電氣集團有限公司）
當用電低谷期時，該項目開啟充電模式，壓縮機啟動，2個小時就能把二氧化碳全部壓縮為液態，體積只有原來的1/300，同時將氣體壓縮產生的熱量存儲起來。在用電高峰到來時，利用存儲的熱量加熱液態二氧化碳，使其重回氣態，并推動透平進行發電，同樣只需2個小時，就能發出2萬度的電，足夠60多個家庭使用1個月。整個充放電過程，都不會用到化石燃料，也不會產生固體廢棄物。
除了上述企業，永泰能源在2022年年報中表示，公司通過合作方式積極探索向抽水蓄能、壓縮二氧化碳儲能等其他儲能技術拓展，作為全釩液流電池儲能領域全產業鏈發展的補充；嘉泰新能技術團隊目前正在進行百兆瓦級的壓縮空氣儲能系統和十兆瓦級的壓縮二氧化碳儲能系統設計工作。
不過二氧化碳儲能并非國內首創，去年6月，在意大利，一家名為Energy Dome的公司在意大利撒丁島建設了世界上第一個二氧化碳儲能系統。該設施利用一個巨大、有彈性的氣囊將CO2以高密度液態儲存（環境溫度下，7000千帕壓力），當需要用電時，液態CO2再次蒸發后驅動渦輪機產生電力并回輸給電網。該過程可循環且不向大氣排放任何物質。Energy Dome公司表示，該系統的能量轉換效率可達75%，且均化成本（LCOS）可低至50-60美元/MWh，約是鋰電池的一半。
（來源：Energy Dome）
這個項目的規模僅2.5MW/4MWh，還沒有東方電氣項目的一半大。但該公司2023年4月底完成了4000萬歐元的B輪融資，計劃在2024年底前完成兩個20MW/200MWh的大規模長時儲能系統，其中第一個單元已經在制造過程中。
參考資料：中國政府網、百穰新能源科技（深圳）有限公司、中國東方電氣集團有限公司、Energy Dome、北京嘉泰新能科技有限公司、永泰能源集團股份有限公司、
1、郝佳豪等，《二氧化碳儲能技術研究現狀與發展前景》
2、財聯社，《CO2電池了解下？全球首個電網級儲能設施投運 成本不到鋰電池一半》
3、澎湃新聞，《全國政協委員張振濤：加快推進二氧化碳儲能技術研發與應用》
