中國粉體網訊 磷酸鐵（FePO4）又稱為正磷酸鐵，密度為2.74g·cm-3，松裝密度0.7~1.0g·cm-3，振實密度1.1~1.6g·cm-3，在自然界中以藍鐵礦的形式存在，常為帶2個結晶水的FePO4·2H2O，是一種近似白色、粉紅色或淡黃色的粉末。FePO4最初主要應用在陶瓷玻璃、防銹顏料、食品添加劑等領域。后續研究發現，其具有獨特的離子交換能力、催化特性和電學性能，因此作為LiFePO4正極材料的前驅體，廣泛應用在鋰離子電池領域。
目前，工業上主要以分析純級的鐵鹽及磷酸或磷酸鹽為原料來制備電池級磷酸鐵。但隨著全球相關礦產資源的日益減少，通過純物質來制備磷酸鐵會面臨原料枯竭及成本上漲等問題。若能高效、經濟地從工業副產物或工業固廢中回收資源來制備磷酸鐵，既可有效解決原料短缺問題同時也實現了資源的二次利用和環境保護。
鈦白副產硫酸亞鐵制備磷酸鐵
副產硫酸亞鐵是用濃硫酸浸取鈦鐵礦制備鈦白粉時產生的一種固體副產物，化學式為FeSO4·7H2O，是制備磷酸鐵、磷酸鐵鋰的絕佳鐵源。硫酸法鈦白技術迅速發展，鈦白副產硫酸亞鐵產量劇增。據統計，每生產1t鈦白粉副產3～4tFeSO4·7H2O及約8t濃度為20%左右的廢硫酸。
利用鈦白副產硫酸亞鐵制備電池級磷酸鐵產品，可以極大地解決鈦白副產硫酸亞鐵過剩產能，在提高硫酸亞鐵產品附加值的同時，可以在一定程度上緩解磷酸鐵產品市場緊缺的情況。

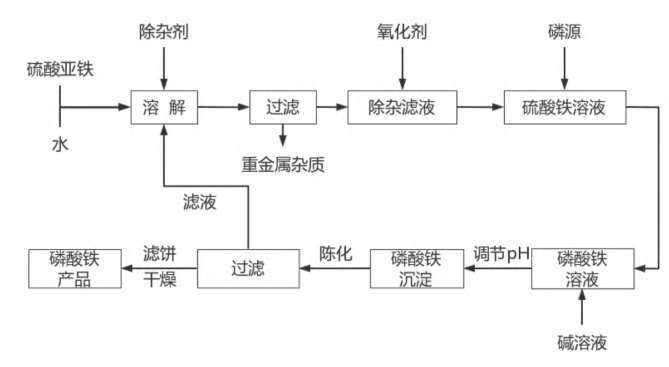

磷酸鐵生產流程圖
研究人員以鈦白副產硫酸亞鐵為原料，在攪拌條件下溶解除雜后過濾得到純凈硫酸亞鐵溶液；往硫酸亞鐵溶液中加入氧化劑，使二價亞鐵氧化為三價鐵，得到硫酸鐵溶液；在攪拌條件下加入磷源，使其轉變為磷酸鐵溶液，pH為1.8～2，磷鐵比為1∶1.3；加入堿溶液使磷酸鐵沉淀，經80～90℃高溫陳化后得到磷酸鐵沉淀，靜置分層后趁熱過濾，所得濾渣為產品磷酸鐵，經過95～100℃烘干后，研磨得到白色偏黃粉末狀二水磷酸鐵產品，將二水磷酸鐵置于石英舟在空氣氛圍里500℃下煅燒2h，得到無水磷酸鐵產品。
磷鐵渣制備電池級納米磷酸鐵
磷鐵渣作為電爐法生產黃磷過程中的副產物，來源廣泛、產量較高、價格低廉。目前，磷鐵渣主要作為合金劑和脫漿劑被應用于煉鋼工業中，也有利用磷鐵渣生產磷酸氫二鈉和磷酸三鈉等產品。由于磷鐵渣主要是由磷元素和鐵元素組成的混合物，因此可以通過補充磷源調整Fe和P的摩爾比，制備不同等級的磷酸鐵。
昆明理工大學研究人員以磷鐵廢渣為原料提供磷源和鐵源，用硝酸和硫酸混合溶液浸出磷鐵渣中的鐵和磷元素，并通過沉淀法制備電池級納米磷酸鐵。探究了硝酸濃度、反應時間、反應溫度對磷鐵渣溶解率的影響，并研究了反應過程中鐵磷比、溫度和pH對制備的磷酸鐵性能影響。
實驗結果表明，磷鐵渣浸出最佳的實驗條件為：硝酸濃度1.5mol/L，反應時間4h，反應溫度90℃，此條件下磷鐵的溶解率為95.11%；磷酸鐵制備過程中的最佳實驗條件為：鐵磷比1∶1，反應溫度60℃，反應pH=1.0，所制備的FePO4結晶度高，顆粒形貌規整，分散均勻，一次顆粒粒徑為100～200nm，鐵磷摩爾比為0.97，雜質元素含量符合電池級磷酸鐵的要求。
利用磷化渣制備電池級磷酸鐵
磷化是稀磷酸或酸性磷酸鹽溶液與金屬表面反應從而形成一層磷酸鹽保護膜的過程。磷化作用形成的磷化膜能有效地減少氧氣與表面金屬離子的接觸，從而延緩了金屬表面的氧化生銹。磷化過程中的溫度越高，生成的磷化渣會越多。磷化技術在眾多領域有廣泛的應用，尤其是在鋼鐵行業。隨著金屬制品行業的發展，磷化渣的產量也日益增多，直接排放磷化渣會造成嚴重的水體污染及土壤污染。
湘潭大學研究人員以含鋅磷化渣為原料，先用氫氧化鈉浸取制得磷酸鈉溶液，再采用萃取法去除該溶液中的微量鋅，在凈化液中加入六水合氯化鐵反應制得磷酸鐵產品。
實驗結果表明：采用氫氧化鈉浸取磷化渣，能有效地去除磷化渣中的金屬離子，獲得含微量鋅的磷酸鈉溶液，磷酸根的浸取率可達93.97%，磷酸根的總利用率可達78.31%；采用雙硫腙與P204萃取劑對該溶液進行萃取，其雙萃取劑混合萃鋅效果明顯優于它們相應的單種萃取劑萃鋅效果。在有機相與水相體積比=1∶5時，鋅的單級萃取率可達55.39%，產品磷酸鐵中鋅含量低于30.0μg/g。研究表明，采用氫氧化鈉浸取和雙硫腙與P204雙萃取劑除雜的方法，可有效回收含鋅磷化渣中的磷酸根并制備出電池級磷酸鐵。
資料來源：
李立平等，不同晶體類型磷酸鐵的制備及電化學性能的研究進展
馬毅等，磷鐵渣制備電池級納米磷酸鐵
陳勝文等，磷酸鐵的制備工藝及應用展望
歐小菊等，利用磷化渣制備電池級磷酸鐵
李永佳等，電池級磷酸鐵的制備及性能
（中國粉體網編輯整理/平安）
注：圖片非商業用途，存在侵權告知刪除！
