中國粉體網訊 生物吸收性陶瓷材料存在新骨形成并伴隨陶瓷材料降解，因此又稱生物可降解性陶瓷材料。最早是在1973年被報道并提出的，此報道指出β–Ca3(PO4)2多孔陶瓷材料植入生物體后，可以被快速吸收，并發生骨置換。可吸收生物陶瓷材料在生物體內的作用是使缺損部位被新生的骨組織取代，而自身則被體液溶解吸收或被代謝系統排出體外，但其降解速度快，不利于誘導成骨。
而且磷酸鈣陶瓷由于其固有的脆性和較低的機械強度，目前主要用于填充或修復非承重區域的骨缺損。眾所周知，機械增強和骨誘導是矛盾的。因此，如何在磷酸鈣生物陶瓷中實現機械強度和骨誘導性之間的平衡仍然是當前研究的熱點。
雙相磷酸鈣（BCP）陶瓷主要由羥基磷灰石（HA）和β-磷酸三鈣）構成，材料中兩種組分所占的質量百分比（wt％）會對BCP陶瓷的應用效果產生影響。BCP生物陶瓷具有良好的生物相容性、生物活性、機械性能、可吸收性及骨傳導性，同時具有骨誘導的潛能。
日前，四川大學張興棟院士、朱向東研究員和李向鋒副研究員利用原位生長工藝成功制備了空心管晶須改性雙相磷酸鈣（BCP）陶瓷（BCP-HW）。與最初的BCP陶瓷（BCP-C）和具有固體晶須的陶瓷相比，BCP-HW具有更大的比表面積（是BCP-C的3.9倍）和更高的機械強度（是BCP-C的3.4倍），使其更能刺激骨髓間充質干細胞的粘附、增殖和成骨分化（下圖）。在犬的肌內植入模型中，BCP-HW顯示出優異的骨誘導性并促進新骨的成熟，并且在術后3個月時，植入物的最終抗壓強度增加到≈12MPa。在兔股骨臨界尺寸的節段性骨缺損模型中，BCP-HW的修復效果最好。植入6個月后，在BCP-HW中觀察到比BCP-C更多的新骨長入和更高的彎曲負荷。因此，該研究表明原位中空管晶須結構在擴大鈣磷陶瓷在承重骨缺損修復中的應用方面具有巨大潛力。

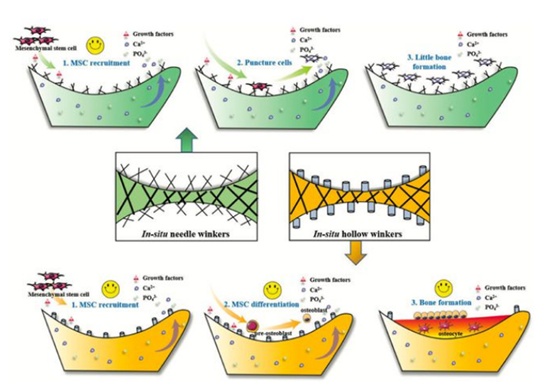

不同原位晶須的BCP生物陶瓷的成骨能力
相關工作以“A Novel Hollow-Tube-Biphasic-Whisker-Modified Calcium Phosphate Ceramics with Simultaneously Enhanced Mechanical Strengthand Osteogenic Activity”發表在《Advanced Functional Materials》。
參考來源：
[1]高分子科學前沿
[2]沈紅裕等.雙相磷酸鈣陶瓷在口腔種植的應用及研究進展
