中國粉體網訊 產品粒度是衡量砂石骨料產品質量的主要工藝指標。建筑行業對石料的產品粒度要求比較高，混凝土骨料中針片狀的增加會導致建筑整體抗壓強度下降，并增加建筑過程中的水泥消耗量。本文分享影響單缸液壓圓錐破碎機產品粒度4個因素。
1、沖程對產品粒度的影響

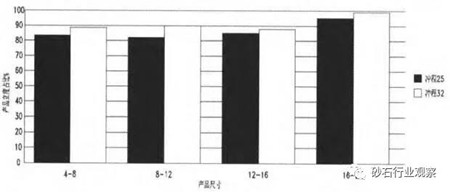

沖程就是圓錐破碎機松邊排放口至緊邊排放口的距離。在現場我們用1218單缸液壓圓錐破機2種不同沖程，破碎相同的石料，生產出來的石料進行比較。具體數據見圖1。
圖1
由圖1可知，沖程對產品粒度是有影響的。在圓錐破碎機中沖程的大小取決于偏心角度。1218單缸液壓圓錐破機可以根據實際使用需求來調整合適的偏心角度。
辦法是偏心角度用一個帶有多個鍵槽的偏心銅套和偏心套組成，通過旋轉偏心銅套對應不同的鍵槽組成不同的偏心角度。這樣可得到18mm，25mm，32mm多個沖程。這樣根據礦石不同性質，配合適當的沖程，就能提高產品粒度。
2.給料方式對產品粒度的影響
均勻的圓周給料不僅能提高產品粒度和處理量，而且能使破碎壁、軋臼壁均勻受力，延長使用壽命。在實際使用中，通過分料盤實現均勻的圓周給料，要適當調整給料斗與分料盤之間的高度。
當高度太高時，石料只有一小部分經過分料盤，這樣無法實現均勻的圓周給料。當高度太低時，石料容易堵塞，降低處理量，另外單缸液壓圓錐式破碎機在充滿給礦的情況下，既可以充分發揮破碎機的能力，又可以提高產品粒度。
3.破碎腔型對產品粒度的影響

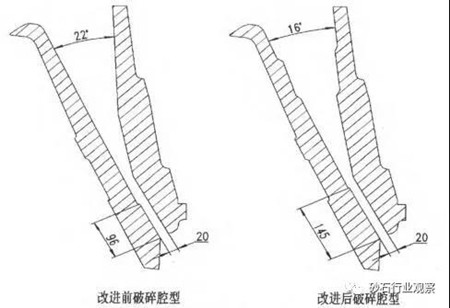

1218單缸液壓圓錐破機在使用中分別使用了由圖2所示的兩種腔型，根據現場使用情況，使用改進后破碎腔不僅大大提高了產品粒度，還提高了破碎機通過量。
圖2
分析其原因如下：
1）平行區加長。
平行區由原先的96mm變為現在的145mm，使石料在平行區內受動錐破碎次數由原來的1—2次增加到現在的2—3次。破碎次數越多，得到的產品粒度越好。
2）上半部破碎腔呈階梯狀。
改進后破碎腔嚙角由22°變為16°，嚙角的減小可以夾住較大石料，防止破碎時石料往上跳，這樣破碎腔中石料填充率提高，形成層壓破碎，減少產品石料針片狀含量，優化產品粒度。
理論上，如果嚙合角過大，礦石在破碎腔內容易打滑，生產能力降低，同時增加了襯板的磨損和電能消耗；如果嚙合角過小，將導致破碎腔過小，容納的礦石量相對減小，對產量造成影響，同時會增 加設備的制造費用和機器的高度。
4.生產線布置方式對產品粒度的影響
生產線有開放式和閉合式兩種布置方式，開放式生產線就是從粗碎到中碎到細碎，沒有回料；而閉合式生產線從粗碎到中碎到細碎，是有些產品篩分后回料，進行二次破碎。

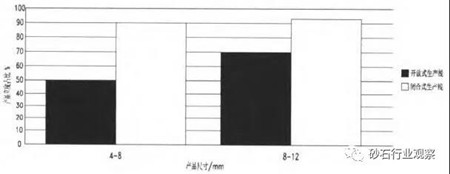

圖3
由圖3可得閉合式生產線所生產的產品粒度占比遠遠高于開放式生產線。原因是不合格的返料多次破碎，成品形狀更好，特別是細料產品更突出。
選用合適的圓錐破碎機沖程、適當的給料方式、優化的破碎腔型在閉合石生產線中破碎石料，產品粒度就會得到有效改善。
（中國粉體網編輯整理/Betty）
注：圖片非商業用途，如有侵權告知刪除
