中國粉體網訊 高嶺土因其優異的性能與廣泛的應用領域，被不斷開發利用，但由于缺乏對礦產資源的綜合利用認識，資源的利用率常常被忽略，隨之帶來了高嶺土尾礦的大量堆砌，造成資源的浪費，同時也破壞了礦區的生態環境。近年來，隨著高嶺土礦產資源的枯竭與環保意識的加強，國內的高校、研究機構及企業開始對高嶺土尾礦的資源化利用進行了研究，對高嶺土尾礦的利用不斷提高。
代替砂石等骨料用于建筑材料
兗礦集團分公司的馮寶俠發現水洗后的高嶺土尾礦，可代替建筑用砂，用于制備混凝土空心砌磚；兗礦集團北海分公司的楊華明等人申請了“高嶺土尾礦復合粉及在預拌混凝土中的應用”一項專利。專利中記載高嶺土尾礦、氧化鈣、水玻璃等物質通過機械研磨得到高嶺土尾礦復合粉體，該粉體完全完全可用于混凝土中，混凝土的力學性能、耐久性完全不受到影響。
利用高嶺土尾礦渣制備輕質墻板

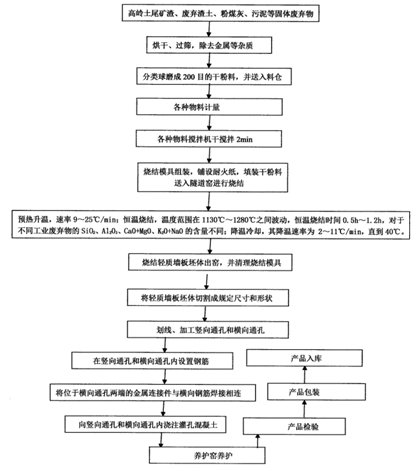

葉活耀利用高嶺土尾礦渣制備輕質墻板，并申請了發明專利“一種利用高嶺土尾礦渣制備輕質墻板的方法”。
制作水泥基材料
楊彥通過對廣東佛岡某高嶺土尾礦高嶺土進行粉磨、煅燒等處理，制成低品位偏高嶺土。研究了不同摻量、不同細度的低品位偏高嶺土以及低品位偏高嶺土和礦渣、低品位偏高嶺土和硅灰復合在不同激發方式下的活性變化。在此基礎上，將低品位偏高嶺土應用于纖維增強水泥制品中。
從高嶺土尾礦中提取硅酸鈉
硅酸鈉，俗稱泡花堿，其水溶液俗稱水玻璃，是一種礦黏合劑。龍巖高嶺土股份有限公司提供了一種以低溫中壓法從高嶺土尾礦中提取硅酸鈉的方法，具體步驟包括：高嶺土尾礦通過破碎、球磨、篩分、分級；使用乙醇將原料潤濕，與過量氫氧化鈉充分攪拌混合均勻，加入一定配比的蒸餾水，充分攪拌倒入反應釜內膽，進行堿浸試驗，得到固液溶液洗滌至中性過濾，干燥得到硅酸鈉。此發明提高了高嶺土尾礦的綜合利用價值，其工藝簡單，能耗低。
制備光伏玻璃用低鐵石英砂
中建材蚌埠玻璃工業設計研究院有限公司的尚德興等人針對福建某高嶺土尾礦進行工藝礦物學研究，經全粒級磨礦—分級—重選—磁選—擦洗—浮選獲得0.6～0.1mm粒級含量大于95%，SiO2含量為99.29%，Al2O3含量為0.27%，Fe2O3含量為0.0029%的石英精砂，滿足太陽能光伏、光熱玻璃用低鐵石英砂質量要求。

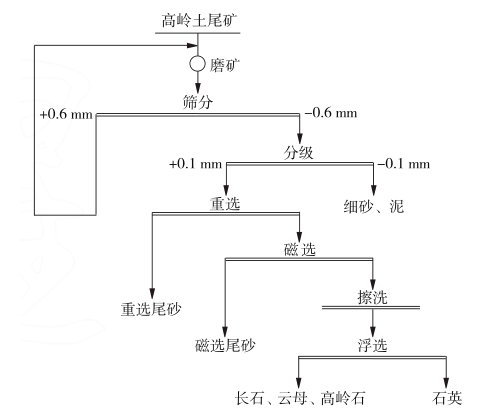

高嶺土尾礦制備低鐵石英砂工藝流程
制備純凈白炭黑
任鑫等人以蘇州高嶺土尾礦為原料，經過高溫煅燒、酸浸、過濾、干燥過程制備了白炭黑。利用XRD、傅里葉變換紅外光譜儀和BET對所得白炭黑的進行系列表征，純度達98.32％以上，比表面積為350m2/g。
從高嶺土尾礦中提取氯化銣

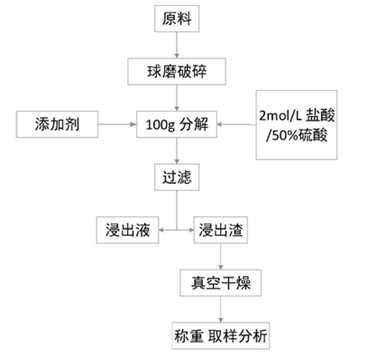

中南大學袁鐵錘等人公開了一種從高嶺土尾礦中提取氯化銣的方法。首先對高嶺土尾礦進行盤磨破碎、過篩、得到高嶺土細礦粉，將高嶺土細礦粉與浸出劑混合均勻，將混合均勻的粉料倒入事先加熱好的酸溶液中，進行酸浸出，得到酸浸出液。將得到的浸出液調節pH接近中性，隨后進行除鈣，得到含銣的浸出液。采用加磺化煤油稀釋后的4-叔丁基-2-(α-甲芐基)苯酚溶液進行萃取，采用鹽酸溶液進行反萃等工藝，得到粗銣鹽產品，對其進行溶解、重結晶得到高純度的銣鹽產品。
制備玻璃制品
桂林電子工業學院陳國華等人利用高嶺土尾礦為主要原料，再添加適量的氧化鎂、硼酸、磷酸二氫銨等物質采用焙燒法制備出低溫燒結性能的微晶玻璃，其具介電常數及膨脹系數低和電阻率高的特點，滿足微電子封裝的要求。
制備陶瓷相關制品
桂林工學院的王海利用高嶺土尾礦和白云石制備出膨脹系數6.5~7.1×10-6/℃（30-380）玻璃陶瓷，該陶瓷具有硬度高，耐酸堿的特點。陸小波利用高嶺土尾礦為主要原料，經科學實驗開發出一種高溫陶瓷釉。
制備無機高分子絮凝劑
聚合氯化鋁鐵（PAFC)是在氯化鋁的基礎上，引入三價鐵離子，在溶液水解的過程中通過羥基架橋、共聚形成的一種新型高分子絮凝劑。在處理生活飲用水、工業用水、生活用水、生活污水和工業污水凈化效果明顯。
邱侃利用α-Al2O3在酸中良好的活性，利用高嶺土尾礦不僅成功制備了符合國家標準的堿式聚合氯化鋁鐵，還將殘渣中的二氧化硅進行富集處理，用于制備水玻璃及建筑涂料的填料。
制備高嶺土尾礦輕質通孔陶粒
蔣文蘭開了一種高嶺土尾礦輕質通孔陶粒，其技術方案的要點是：高嶺土尾礦輕質通孔陶粒由高嶺土尾礦、高粘凹凸棒石粘土、粉狀高嶺土發泡劑、活性白土廢渣、空心微珠、膨脹珍珠巖、膨脹蛭石、輕質碳酸鈣和硫酸亞鐵組成。將配料進行攪拌混合、擠壓造粒、烘干、焙燒、保溫、篩分后密封包裝為高嶺土尾礦輕質通孔陶粒。高嶺土尾礦輕質通孔陶粒具有比表面積大、堆積密度小、吸水率高、透氣性能優越、外觀造型美觀無異味、輕質強度好、微孔和大孔為一體的特點。用于培育或種植各種苗木、花草和蔬菜時，植物的根部將會從高嶺土尾礦輕質通孔陶粒里吸收水或液態肥的營養成分，確保植物生長發育好和成活率高，適用于配制無土栽培基質和營養土。
其它高嶺土尾礦綜合利用

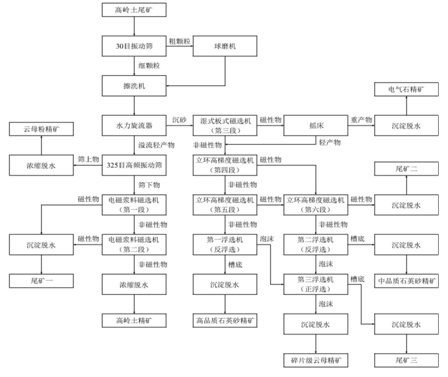

山東華特磁電科技股份有限公司采用磁選、重選、浮選聯合選礦流程，在獲得高品質石英砂、電氣石、云母等精礦產品的同時，還回收了殘存的高嶺土產品，磁選出的硅酸鐵礦物可作為建材或水泥原材料，最大程度地提高了高嶺土尾礦二次資源的綜合回收利用率，實現了尾礦零排放，取得了較高的經濟和社會效益。

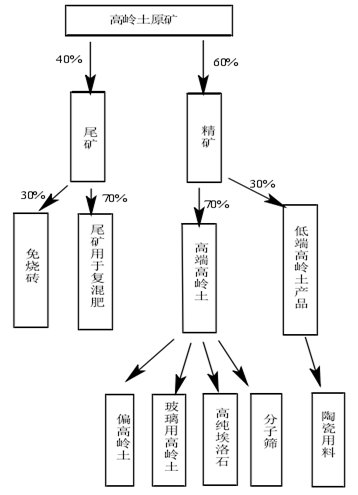

肖國琪針對云南臨滄高嶺土具有高鋁、鉀、鈉、鐵、鈦等有害金屬含量低、礦物組成復雜的特點，設計一套新型高嶺土綜合利用與無尾礦工程。
小結
高嶺土尾礦中含有石英、白云母、長石及殘余高嶺土等礦物成分，通過重選、脫泥、篩分、浮選、機碓等分選手段，采用合適的工藝流程，可以得到高嶺土精礦、云母精礦、長石精礦、石英精礦等，甚至可以做到無尾礦選礦；利用高嶺土尾礦中含有的SiO2、Al2O3、K2O、Na2O、CaO、MgO等有用組分的特點，再添加其他必要組分，然后通過熔制、水淬、裝模、熱處理、脫模、拋光等深加工處理制備陶瓷玻璃制品。隨著環境壓力的與日俱增和節能減排的推行，高嶺土尾礦的充分利用迫在眉睫。
參考資料：
任鑫.蘇州高嶺土尾礦的資源化利用及其應用研究
楊彥.低品位偏高嶺土在水泥基材料中的應用研究
尚德興等.高嶺土尾礦制備光伏玻璃用低鐵石英砂
梁偉斌等.高嶺土尾礦高效開發利用的新進展
任鑫.利用蘇州高嶺土尾礦制備純凈白炭黑
王海.利用高嶺土尾礦和白云石制備玻璃陶瓷
國家知識產權局
（中國粉體網編輯整理/三昧）
注：圖片非商業用途，存在侵權告知刪除！
