中國粉體網(wǎng)訊 粉體的形貌結(jié)構(gòu)特征包括：粉體的形狀、化學(xué)組成、內(nèi)外表面積、體積和表面缺陷等，它們一起決定了粉體的綜合物理化學(xué)性能。氧化鋁粉體的微觀形貌有以下幾種。
1、片狀氧化鋁粉體

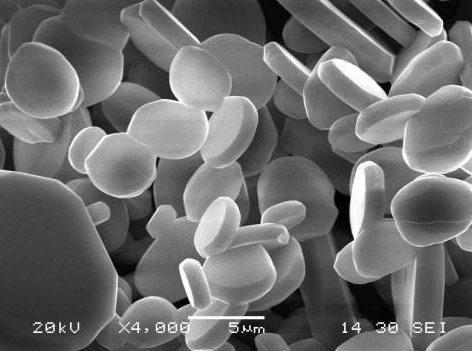

片狀的氧化鋁粉體由于其特殊的二維平面結(jié)構(gòu)，具有良好的附著力、顯著的屏蔽效應(yīng)與反射光線的能力，同時(shí)具有耐酸堿性、耐高溫、硬度高、熔點(diǎn)高、導(dǎo)熱性高和電阻率高等很多優(yōu)良的性能。
來源：網(wǎng)絡(luò)
粒徑較小、分散性良好的片狀氧化鋁粉體可以廣泛應(yīng)用于顏料、涂料、熒光粉原料、化妝品、汽車面漆、油墨及磨料等諸多領(lǐng)域。據(jù)了解，片狀氧化鋁還可以成功地用作聚合物的填料，以增強(qiáng)其熱導(dǎo)率。氧化鋁的熱導(dǎo)率比有機(jī)聚合物高很多，在聚合物中添加一定量的片狀氧化鋁，就可以形成氧化鋁網(wǎng)絡(luò)，該網(wǎng)絡(luò)能夠把大部分熱量傳過。用這種聚合物—陶瓷復(fù)合材料制備的電子元件的壽命可以大大提高。
另外，將氧化鋁片晶作為第二相增韌劑加入到氧化鋁陶瓷中，可以起到有效增加裂紋反射和橋聯(lián)的作用，對提高陶瓷的斷裂韌性有明顯的效果，克服了一般氧化鋁陶瓷機(jī)械性能較低而制約其更加廣泛應(yīng)用的不足。因此，片狀氧化鋁粉體有著廣闊的發(fā)展前景。
2、球形氧化鋁粉體

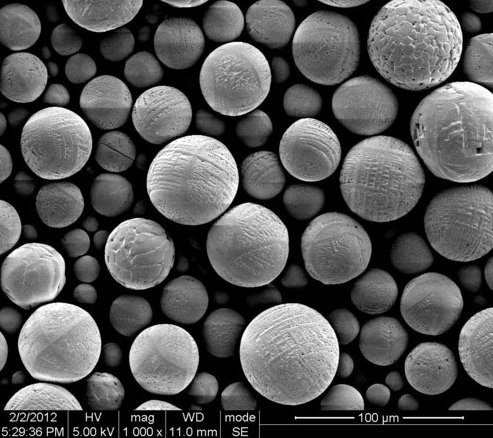

球形氧化鋁粉體可以作為多孔Al2O3的支撐體，所形成的孔的形狀規(guī)則，易于使支撐體整體均勻化。就α-Al2O3粉體而言，分散的球形微粒具有良好的壓制成型和燒結(jié)特性，對于制得高質(zhì)量的陶瓷制品極為有利。
來源：網(wǎng)絡(luò)
3、中空球形氧化鋁粉體
對于中空球形的粉體，其各個(gè)顆粒上有無數(shù)的小孔，使得這種顆粒具有比較大的比表面積，而催化劑載體的一個(gè)很重要的要求就是要有大的比表面積，所以這種產(chǎn)品可以作為一種優(yōu)良的催化劑載體。
噴霧干燥法是制備中空球形氧化鋁粉體的有效方法之一，近年來已經(jīng)得到了越來越多的重視。在噴霧干燥的干燥塔中，一粒漿滴被噴槍噴出去，在一定高度落下來，這個(gè)過程中它被干燥了。由于高溫，漿料表面迅速干燥，表面的粘合劑和微粉顆粒合在一起形成一硬殼，封閉了球體表面，而內(nèi)部水分繼續(xù)迅速氣化，形成球內(nèi)氣壓。當(dāng)氣壓達(dá)到一定時(shí)，氣體從薄弱處沖破球體爆出，使球體出現(xiàn)了一個(gè)空洞。由于表面硬殼的強(qiáng)度和球內(nèi)氣壓大小不同，其爆出力也不同，所以輕微的形成了蘋果狀，嚴(yán)重的形成了空洞狀和算珠狀。
4、針狀或纖維狀氧化鋁粉體

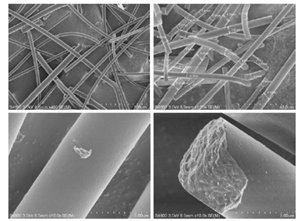

氧化鋁纖維是高性能無機(jī)纖維的一種，具有良好的耐高溫、耐磨和抗氧化性能，同時(shí)還具有熱導(dǎo)率低、熱膨脹系數(shù)小、抗震性能好、高模量、高塑性、高韌性、高強(qiáng)度、高絕緣性和高介電常數(shù)等突出優(yōu)點(diǎn)，因而可以廣泛應(yīng)用于絕緣材料、纖維防護(hù)、增強(qiáng)材料等。其中，α-Al2O3晶須在各類晶須材料中以其優(yōu)良的綜合性能而獲得了更為廣泛的關(guān)注。
來源：網(wǎng)絡(luò)
5、菱形氧化鋁粉體
國內(nèi)一研究所采用MgO等作為礦化劑，并適當(dāng)控制焙燒溫度，開發(fā)出了原晶為菱形、粒度分布極窄的氧化鋁產(chǎn)品，可作為不銹鋼拋光用氧化鋁。通過對不銹鋼拋光試驗(yàn)顯示，原晶呈菱形的產(chǎn)品磨削率和出光率均好于原晶呈其它形狀的產(chǎn)品，磨粒具有自銳性，各項(xiàng)指標(biāo)已基本達(dá)到日本住友化學(xué)同類產(chǎn)品AN－21水平。
資料來源：
康健.添加劑對氧化鋁粉體微觀結(jié)構(gòu)影響研究
