中國粉體網訊 根據中國機協粉末冶金分會統計，2016年粉末冶金零件出貨量48萬噸，銷售額達64億元，其中汽車行業銷售額40億元，占銷售總額62%。2017年，粉末冶金市場規模預計達69億，實現穩定增長。

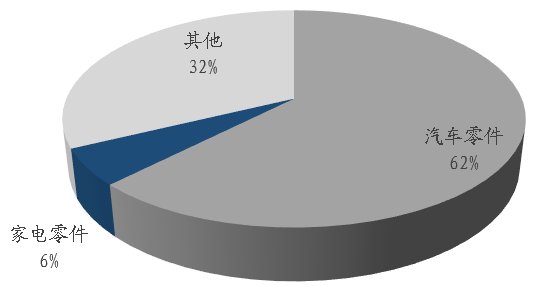

2016中國粉末冶金零件銷售情況
來源：中國機協粉末冶金分會
汽車發動機與變速箱是粉末冶金零部件應用最為廣泛和市場空間最大的兩個領域。國內汽車粉末冶金市場空間高達200億元。再加之2018年為金屬3D打印粉末爆發的元年，金屬粉末的市場有望進一步擴展。
金屬粉末的制備
市場的巨大潛力也在推動著技術的進步。隨著粉末冶金產品的應用越來越廣泛，對金屬粉末顆粒的尺寸形狀和性能要求越來越高，而金屬粉末的性能和尺寸形狀在很大程度上取決于粉末的生產方法及其制取工藝，因此粉末的制備技術也在不斷地發展和創新。

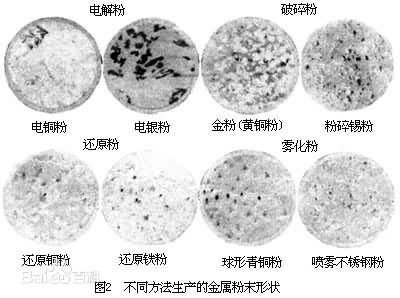

不同方法生產的金屬粉末形狀
目前，金屬粉末的制備已發展了很多方法，根據生產原理主要分為物理化學法和機械法。在機械法中最主要的是霧化法和機械粉碎法。物理化學法中最主要的是還原法、電解法和羥基法。

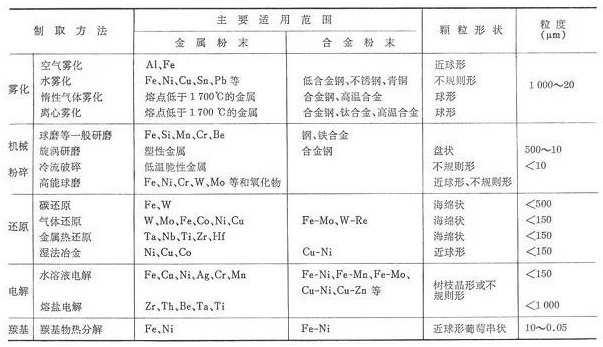

金屬粉末制取方法的特點和適用范圍
1.機械法
機械法是借助于機械外力將金屬破碎成所需粒徑粉末的一種加工方法，該方法制備過程中材料的化學成分基本不變。目前普遍使用的方法是霧化法和機械粉碎法。其優點是工藝簡單、產量大，可以制備一些常規方法難以得到的高熔點金屬和合金的超細粉末。
機械粉碎法
機械粉碎法既是一種獨立的制粉方法，也常作為其他制粉方法必不可少的補充工序。主要通過壓碎、擊碎和磨削等作用將固態金屬碎化成粉末。粉碎設備分兩類：
主要起壓碎作用的粗碎設備：碾碎機、輥軋機、顎式破碎機等粗碎設備；
主要起擊碎和磨削作用的細碎設備：錘碎機、棒磨機、球磨機、振動球磨機、攪動球磨機等。
高能球磨法制備金屬粉末
機械粉碎法主要適用于粉碎脆性的和易加工硬化的金屬和合金，如錫、錳、鉻、高碳鐵、鐵合金等。該法效率低，能耗大，多作為其他制粉法的補充手段，或用于混合不同性質的粉末。
霧化法
直接擊碎液體金屬或合金而制得粉末的方法稱之為霧化法，是生產規模僅次于還原法的、應用較廣泛的金屬粉末制取法。霧化粉末具有球形度高、粉末粒度可控、氧含量低、生產成本低以及適應多種金屬粉末的生產等優點，已成為高性能及特種合金粉末制備技術的主要發展方向，但生產效率低，超細粉末的收得率不高，能耗相對較大等缺陷限制了霧化法的應用。

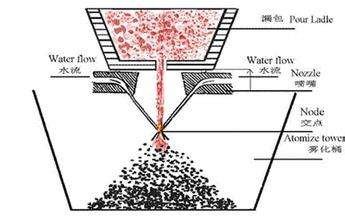

霧化法制備金屬粉末
2.物理化學法
物理-化學法是指在粉末制備過程中，通過改變原料的化學成分或集聚狀態而獲得超細粉末的生產方法。按照化學原理的不同可將其分為還原法、電解法、羰基法和化學置換法。
還原法
還原金屬氧化物及金屬鹽類以生產金屬粉末是一種應用最廣泛的制粉方法。特別是直接使用礦石以及冶金工業廢料如軋鋼鐵鱗作原料時，還原法最為經濟。還原法的優點是操作簡單，工藝參數易于控制，生產效率高，成本較低，適合工業化生產。缺點是只適用于易與氫氣反應、吸氫后變脆易破碎的金屬材料。
電解法
電解法是通過電解熔鹽或鹽的水溶液使得金屬粉末在陰極沉積析出的方法。它在粉末生產中占有重要的地位，其生產規模在物理化學法中僅次于還原法，并且可控制制粉粒度，制取的粉末純度高，單質粉可達99.7%以上。不過電解法耗電較多，成本比還原粉和霧化粉高。因此，在粉末總產量中，電解粉所占比重比較小。

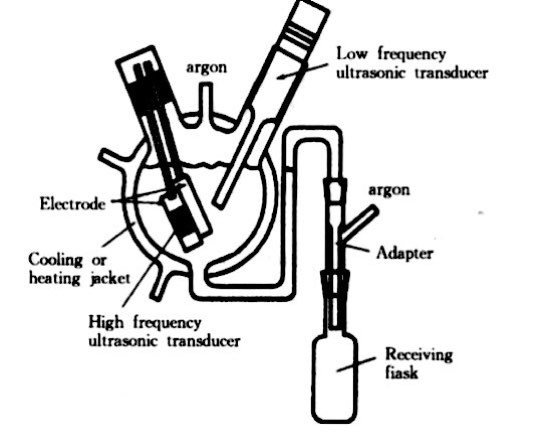

超聲波電解制備鐵粉
羰基法
由于羰基金屬在低溫下容易分解為金屬及CO氣體，因此可以利用合成羰基金屬的逆反應來制取羰基金屬粉末。使用羰基法不但可以制取微米級粉末，還可以制取納米級粉末；不但可以制取單一純金屬及合金粉末，還可以制取包覆粉末。羰基粉末本身所具有的高發達表面是其他方法所制取的粉末無法相比的，是化學電源極板及催化劑的最好材料。
化學置換法
根據金屬的活潑性強弱，用活潑性強的金屬將活性較小的金屬從金屬鹽溶液中將其置換出來，將置換所得到的金屬（金屬粉粒）用其他方法進一步處理細化成金屬粉末的方法稱為化學置換法。該法主要應用于Cu、Ag、Au等不活潑金屬粉末的制備。
總結
隨著技術的進步，金屬粉末在冶金、化工、電子、磁性材料、精細陶瓷、傳感器等方面顯示了良好的應用前景。但由于傳統制備技術的局限性，制約了金屬粉末的應用。盡管許多新型的生產工藝和方法已經得到應用,但規模較小和成本較高的問題仍不能很好的解決。為了促進金屬粉末材料的發展，必須加大創新力度、取長補短，開發出產量更大、成本更低的生產工藝。（粉體網編輯整理/橙子）
