中國粉體網訊 由于我國持續以較高速度進行基本建設，粉煤灰、礦渣粉這類優質的混凝土摻和料日益緊缺，有的地區甚至出現脫銷現象。立足當地資源，尋找一種容易獲取、優質廉價的新型摻和料勢在必行。
石灰石粉是一種易于粉磨、價格低廉、運輸方便的材料。國內外的研究和工程應用表明，混凝土摻加石灰石粉需水量小，具有明顯的減水效應，合理摻用可以有效降低混凝土的用水量，改善混凝土的流動性與和易性。
近年來的研究顯示，石灰石粉不但可以發揮微細填料的作用，顯著改善混凝土體系的微細顆粒體系的級配組成，而且石灰石粉也具有一定的水化活性，對膠凝材料體系的早期水化具有促進作用。在發達國家，石灰石粉已被廣泛用作混凝土惰性礦物摻和料，已有很多大型工程應用石灰石粉混凝土。

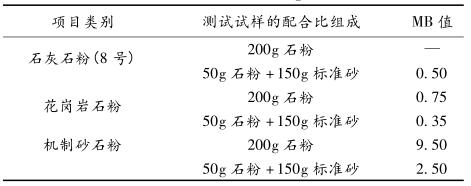

石粉的MB（反映石粉的吸附特性）值
注：花崗巖石粉為碎石破碎，通過0.075mm篩篩分而得，機制砂石粉為機制砂通過0.075mm篩篩分而得。
石灰石粉用于混凝土有別于粉煤灰、礦渣粉等礦物摻和料，也有別于花崗巖石粉、凝灰巖石粉、沸石粉等其他天然巖石粉，有其自身的特點和應用規律。石灰石粉與其他巖石粉相比，最重要特性之一是其吸附性能：①它對水的吸附性小，表現為需水量比小或具有減水效應；②它對化學外加劑的吸附小，表現為摻用外加劑的情況下流動度比大大增加或達到相同流動性可以節約外加劑用量。正因為具有了這個特性，石灰石粉用于混凝土才具備了技術和經濟上的優勢。
1、石灰石粉對混凝土工作性能的影響
研究通過固定水膠比，石灰石粉摻量分別為30%，50%，再調整減水劑用量將混凝土初始坍落度調為一致，測試石灰石粉對混凝土工作性的影響，研究結果表明，在相同初始坍落度下，摻石灰石粉的混凝土減水劑用量少于空白樣混凝土，說明石灰石粉具有一定的減水作用。
石灰石粉混凝土的拌合物性能
如果在相同減水劑摻量下，石灰石粉的初始坍落度要大于空白樣混凝土。這主要是由于石灰石粉對水的吸附性小，表現為需水量比小或具有減水效應；同時它對化學外加劑的吸附小，表現為在摻用外加劑的情況下流動度比大大增加。這是石灰石粉與其他巖石粉相比最重要特性之一，也正是石灰石粉用于混凝土具有技術和經濟上優勢的主要原因。
石灰石粉具有減水作用，但在相同初始坍落度情況下，石灰石粉有加速混凝土坍落度損失的傾向。石灰石粉中的含泥量增加將進一步加速混凝土拌合物的坍落度經時損失。
在相同初始坍落度情況下，隨著石灰石粉摻量的增加，在0.5h和1.0h時間點，混凝土坍落度損失逐漸增大。石灰石粉中摻加泥粉則會進一步加大混凝土坍落度損失，而粉煤灰對混凝土具有較好的保坍作用。石灰石粉的減水作用是對混凝土工作性有利的一面，坍落度損失大則是對其不利的一面，需要在實際應用中綜合考慮。
2、石灰石粉對混凝土抗壓強度以及對混凝土耐久性的影響

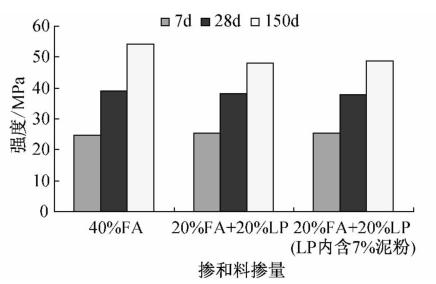

石灰石粉摻量及含泥量對混凝土抗壓強度的影響

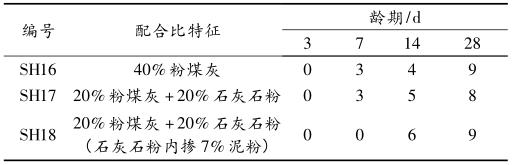

石灰石粉混凝土的碳化深度
研究發現分別摻加40%粉煤灰和摻加20%粉煤灰、20%石灰石粉的C30混凝土，7d和28d強度基本相當，抗碳化性能基本相當。石灰石粉中一定的含泥量，對混凝土強度和抗碳化性能影響不大。
3、石灰石粉對混凝土抗氯離子性能的影響

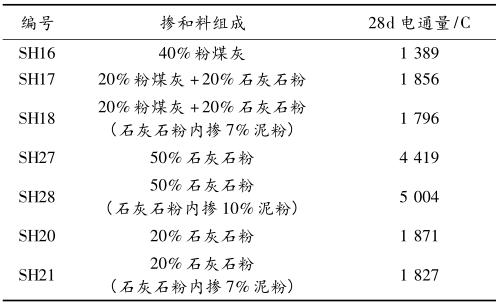

石灰石粉混凝土配合比及對電通量的影響
研究發現摻加石灰石粉對混凝土的抗氯離子滲透性有一定的不利影響，但摻量為20%時影響不大，一定的含泥量也不影響電通量的測試結果。當摻量達到50%時，混凝土抗氯離子滲透性能顯著降低，且10%的含泥量對測試結果也產生一定影響。
4、石灰石粉對混凝土抗凍融性能的影響

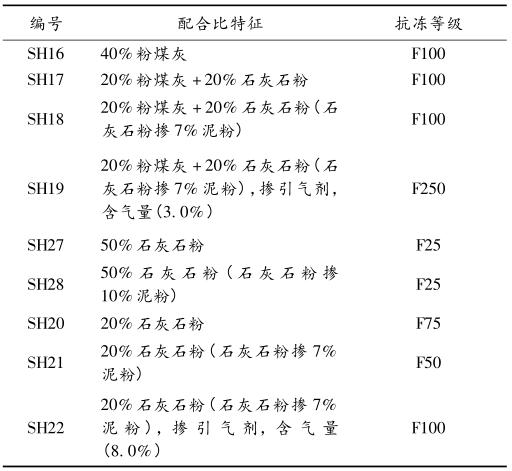

石灰石粉混凝土抗凍融試驗結果
研究發現分別摻加40%粉煤灰和摻加20%粉煤灰、20%石灰石粉的C30混凝土，兩者的抗凍性能差別不大。石灰石粉一定的含泥量對混凝土抗凍性能影響不大。大摻量的石灰石粉會顯著降低混凝土的抗凍性能。引氣仍然是改善石灰石粉混凝土抗凍性能的有效手段。P·C32.5水泥對混凝土抗凍性不利。
5、石灰石粉對混凝土的抗硫酸鹽侵蝕性能的影響

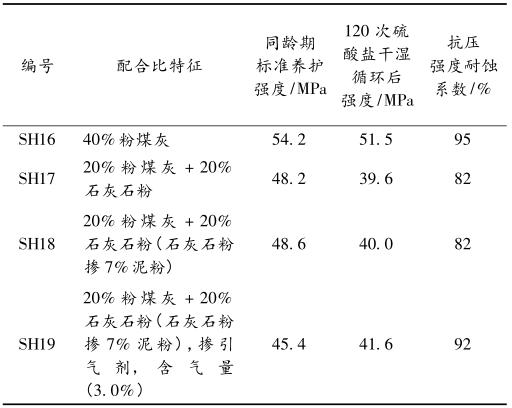

石灰石粉混凝土硫酸鹽侵蝕試驗結果
研究發現石灰石粉對混凝土抗硫酸鹽侵蝕性能有一定的降低作用。一定的含泥量對混凝土的長期強度及抗硫酸鹽侵蝕能力基本無影響。引氣可提高混凝土的抗硫酸鹽侵蝕能力。
編者寄語：
在發達國家，石灰石粉已被廣泛用作混凝土惰性礦物摻和料，已有很多大型工程應用石灰石粉混凝土。例如，日本明石大橋、法國西瓦克斯核電站II號反應堆等，美國、瑞典等國家還采用石灰石粉配制自密實混凝土和高流動性混凝土。
石灰石粉的應用，一方面作為替代性資源，可以有效緩解混凝土摻和料資源緊缺的局面；另一方面還可以充分消納利用機制砂和碎石生產過程中產生的石灰巖石屑、石粉，減少污染和浪費；而且，石灰石粉可以替代部分水泥，提高混凝土性能，滿足節能、環保和可持續發展的戰略要求。因此，石灰石粉在混凝土中的應用，是我國混凝土技術的一個新興領域和發展方向。
參考資料:周永祥,王永海,等.石灰石粉的特性及對混凝土性能的影響[J].施工技術,2014,43(9).
