中國粉體網訊
石英砂中的鐵雜質主要以白云母、黃鐵礦和鐵的氧化物等多種形式（圖1所示）存在，鐵雜質的存在大大降低了石英砂的使用價值，影響產品的質量。

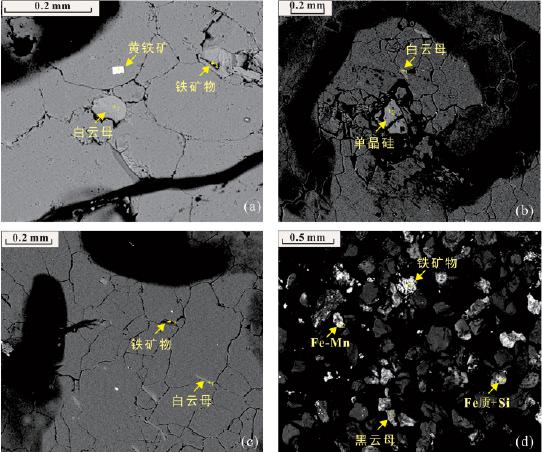

圖1 石英巖背散射電子圖像
（a）—（c）為石英巖樣品；（d）為從濕法石英砂中磁選出的鐵雜質顆粒
在現實生產中石英砂除鐵需要先把原料進行水洗脫泥，再采用機械擦洗、磁選、浮選、超聲波清洗、酸浸等工藝來除去石英砂中的鐵元素，提高石英砂的使用價值。那么多少目的石英砂最適宜進行選礦提純呢？

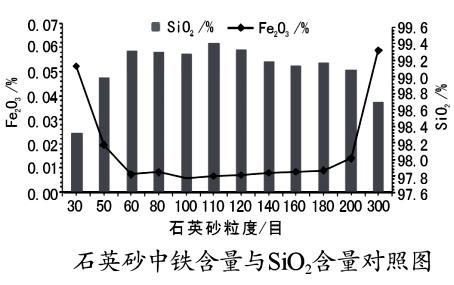

以鳳陽石英砂為例，通過上圖可知，-60+180目石英砂中Fe2O3含量最低，平均值為0.0075%，SiO2含量最高，平均值為99.28%。主要是由于-60+180目石英砂中含鐵礦物大部分在磨碎過程中已被分離出來，因此鐵含量較低。
粒度大于60目的石英砂中Fe2O3含量隨粒度增大而增加，SiO2含量隨粒度增大而減少，其中+50目石英砂中Fe2O3含量最高為0.0522%，SiO2含量最低為98.32%。這是由于粒度+50目的石英砂尺寸大于石英顆粒的尺寸，因此在單個石英砂顆粒內部會含有多個石英顆粒，而存在于石英顆粒之間的含鐵礦物包裹體沒有被分離出來，從而導致+50目石英砂鐵含量升高。
粒度小于180目的石英砂中Fe2O3含量隨粒度減小而增加，SiO2含量隨粒度減小而減少，其中-300目石英砂中鐵含量最高為0.0587%（是-200+300目石英砂樣品的3倍），SiO2含量最低為98.81%。這主要是因為石英石中含鐵礦物粒度的尺寸一般小于0.01mm，當石英石被磨碎到50μm以后，存在于石英內部雜質相中的含鐵礦物大部分脫落下來，進入到-300目石英砂中，從而導致-300目石英砂中鐵含量偏高。

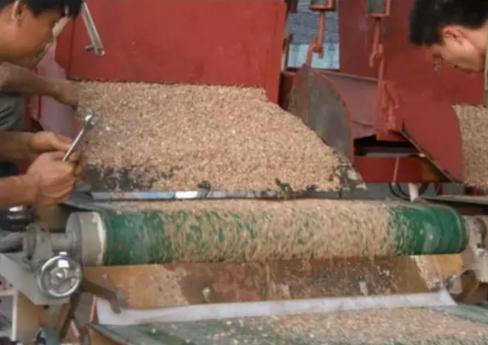

石英砂磁選提純工藝
以上數據說明：粒度越小，雜質含量越高，這也是石英砂在選礦提純之前要分級脫泥的原因。另外，石英砂中鐵含量隨粒度的變化規律是：當石英砂的粒度大于60目時，其鐵含量隨粒度增大而增加，粒度小于180目時，其鐵含量隨粒度減小而增加。
因此在石英砂選礦提純過程中，首先要把原料進行水洗脫泥，然后將石英砂粒度控制在-60+180目之間，來有效地提高產品的質量，降低石英砂中鐵雜質的含量。對粒度大于60目和粒度小于180目的石英砂可加強磁選，這樣可以有效降低石英砂中鐵雜質的含量。
當前石英砂市場前景的廣闊，使得石英砂深加工、高度提純技術的發展顯得極為迫切。對此，中國粉體網定于2017年12月12-13日在石英砂產業聚集區安徽省鳳陽國際大酒店舉辦“2017石英砂精細加工及應用技術交流會”。本次會議旨在為當地及國內石英砂產業界人士提供石英砂提純及精細加工技術方面的溝通平臺，強化行業信息交流，為企業產品轉型提供優質解決方案。
