在溫暖的春日，萊馳科技(Retsch Technology)海外銷售經理Joerg Westman先生來到了中國石化石油化工科學研究院（以下簡稱石科院），回訪粒度儀的老用戶。石科院是中國石化直屬的石油煉制與石油化工綜合性科學技術研究開發機構，創建于1956年，以石油煉制技術的開發和應用為主，注重油化結合，兼顧相關石油化工技術的研發。石科院主導開發了催化裂化、鉑重整、延遲焦化、尿素脫蠟和催化劑、添加劑的研制生產，被譽為中國煉油史上的“五朵金花”，是實現中國現代煉油技術從無到有的標志。今天我們來到的就是催化裂化催化劑研究室。

催化裂化催化劑研究室主要研究催化裂化催化劑，催化裂化催化劑是粒徑分布范圍主要在20-100um的微球顆粒。催化劑的圓整程度直接影響催化劑流化性能、耐磨損強度等性能，是催化劑重要物性指標之一。

實驗要求：

實驗提供了兩種催化裂化催化劑樣品，要求使用Retsch Technology（萊馳科技）的動態圖像法粒度粒形分析儀CAMSIZER XT對兩種樣品進行形貌識別，區分出形貌差異。

測試儀器：

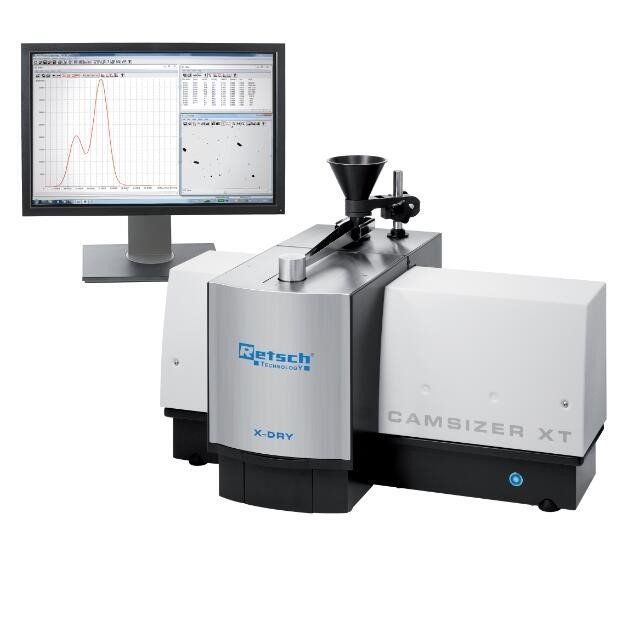

Camsizer XT采用ISO 13322-2動態圖像法原理檢測顆粒的粒度分布，獨家專利的雙CCD鏡頭設計，能夠檢測1um-3mm的顆粒粒度與形貌特征。130萬像素的高速攝像鏡頭每秒鐘可以采集高達275張照片。檢測結果實時顯示，單次檢測時間僅需1~3min。

 樣品形貌對比：

顯微鏡照片看到的樣品B和樣品D的形貌外觀相近，見下圖。

樣品B

樣品D

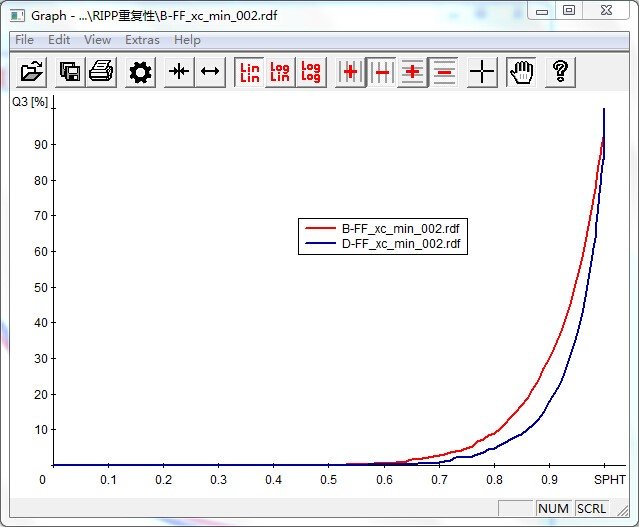

圖中可以看出，樣品D的形貌分布曲線明顯區別于樣品B，意味著樣品D具有更好的球形度，總體形貌更加規則。

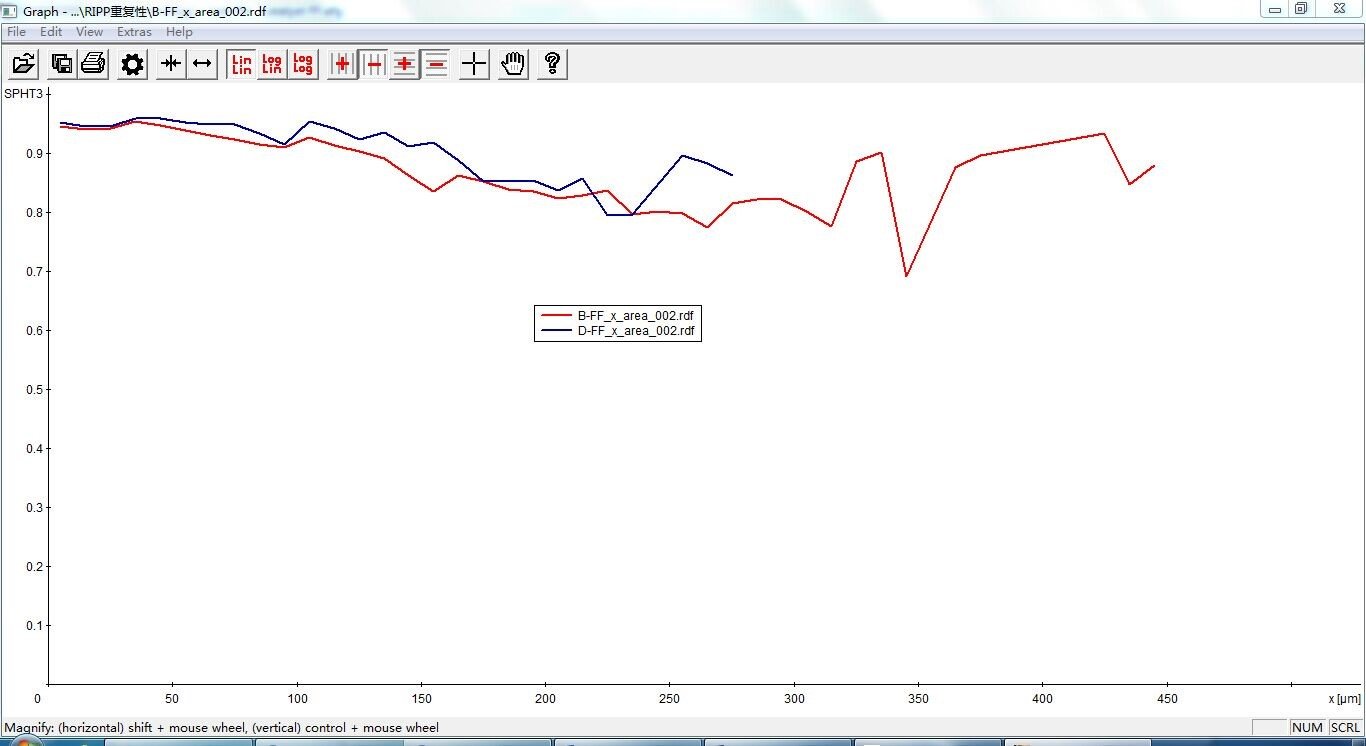

催化劑球形度隨粒徑增大而變化的趨勢。

萊馳科技海外銷售經理Joerg Westmann先生與石科院催化裂化催化劑研究室的郭瑤慶老師合影

德國萊馳科技動態圖像法粒度粒形分析儀能夠完美地表征微球類催化劑的形貌，定量檢測催化劑的球形度等形貌信息，單次檢測時間僅需1~3min。

參考文獻（References）：

1 郭瑤慶，朱玉霞，張連榮，蔡智. 催化裂化催化劑的粒度分析誤差與校正.中國石油學會石油煉制學術年會，2005
